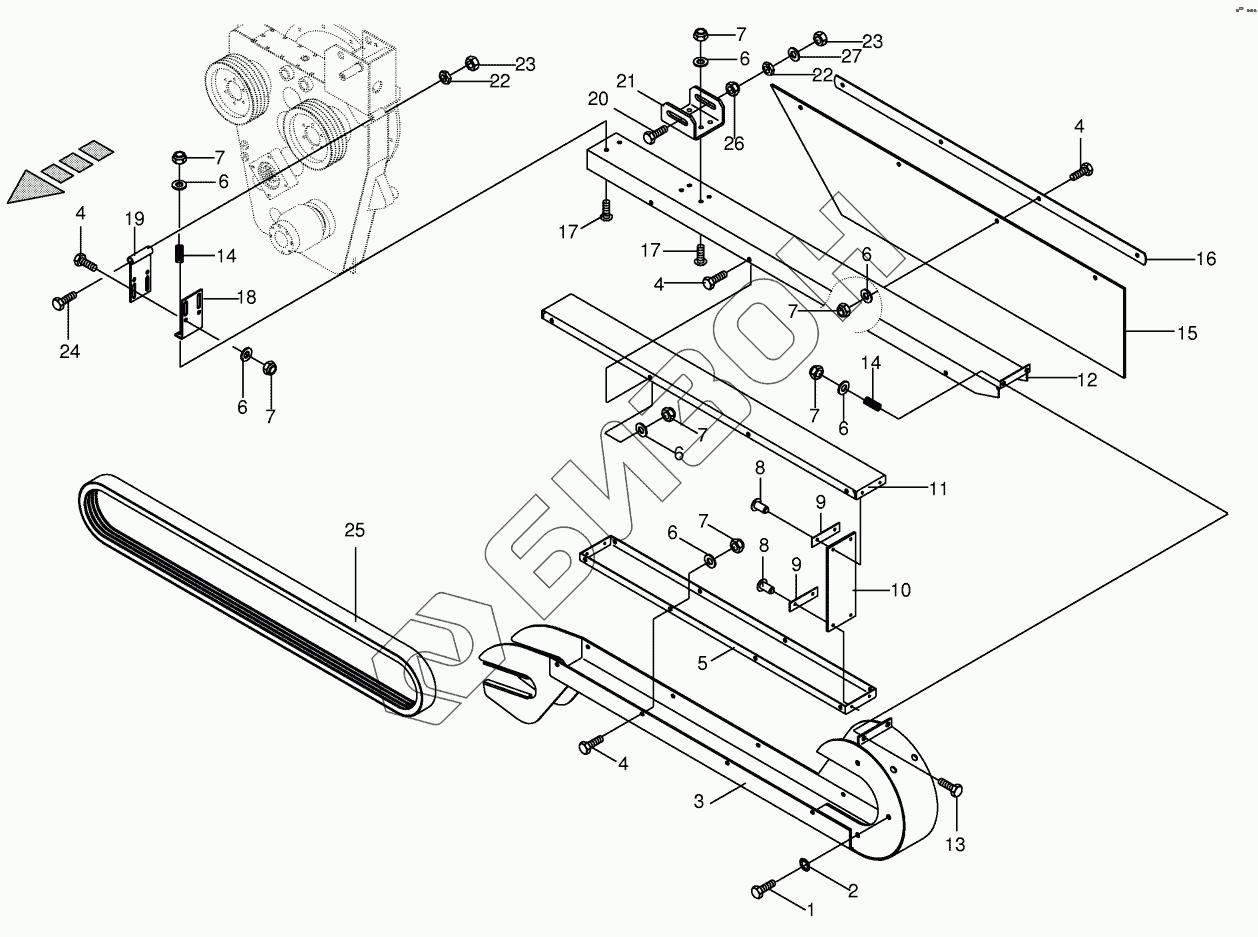

Графический каталог запасных частей к технике: KRONE BIG-M-II. Belt gurd located - left / right
1
2
3
4
4
4
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002326200 | Guard for belt drive |
Загрузка ...
|
|
| 4 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 5 | 002326250 | Cover |
Загрузка ...
|
|
| 6 | 009104130 | Washer |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 009142370 | Blind rivet |
Загрузка ...
|
|
| 9 | 002312150 | Plate |
Загрузка ...
|
|
| 10 | 002310970 | Rubber guard |
Загрузка ...
|
|
| 11 | 002326260 | Cover |
Загрузка ...
|
|
| 12 | 002326271 | Guard |
Загрузка ...
|
|
| 13 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00520531 | Pressure spring |
Загрузка ...
|
|
| 15 | 002331160 | Rubber guard-left |
Загрузка ...
|
|
| 15 | 002331150 | Rubber guard-right |
Загрузка ...
|
|
| 16 | 002331350 | Clamping strap-left |
Загрузка ...
|
|
| 16 | 002331340 | Clamping strap-right |
Загрузка ...
|
|
| 17 | 009052351 | Coach bolt |
Загрузка ...
|
|
| 18 | 002298680 | Angle-left |
Загрузка ...
|
|
| 19 | 002298690 | Support |
Загрузка ...
|
|
| 20 | 009014622 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002319220 | Support-right |
Загрузка ...
|
|
| 22 | 009085150 | Hex nut-low form |
Загрузка ...
|
|
| 23 | 009082150 | Hex nut |
Загрузка ...
|
|
| 24 | 009014631 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009215390 | V-belt |
Загрузка ...
|
|
| 26 | 009087010 | Locknut |
Загрузка ...
|
|
| 27 | 009106090 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
