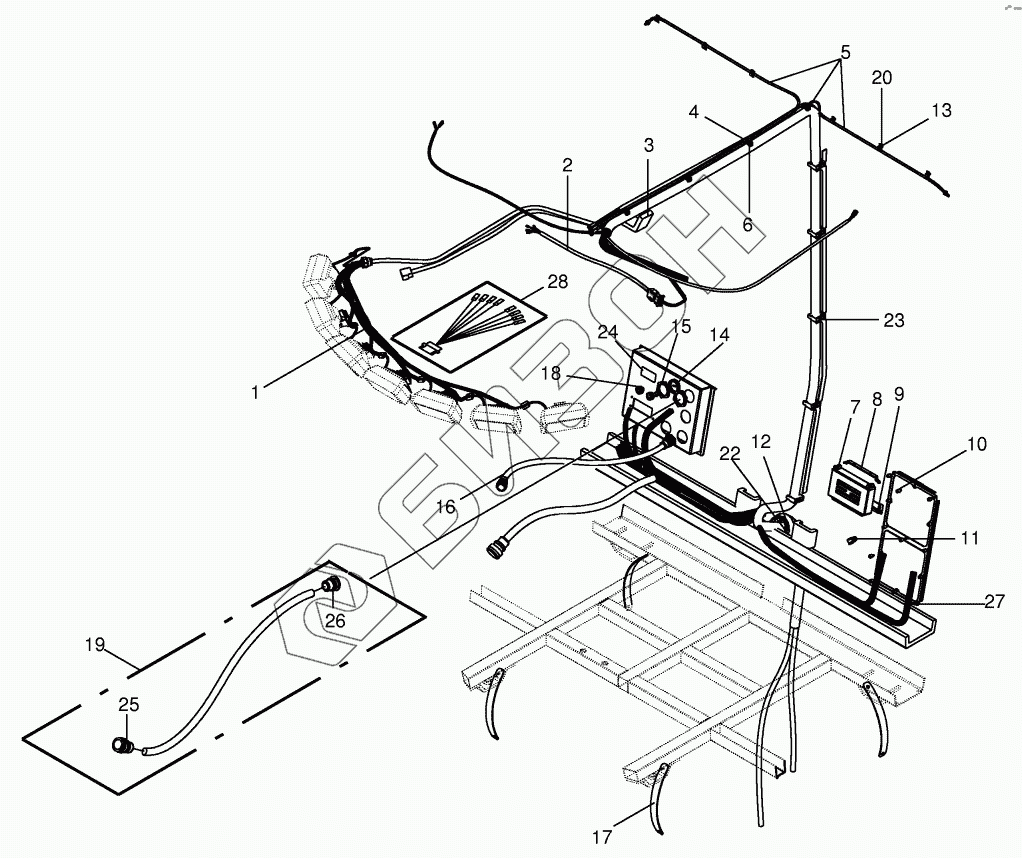

Графический каталог запасных частей к технике: KRONE BIG-M-II. Cab
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003037690 | 003037690 | Time control unit |
Загрузка ...
|
|
| 1 | 002205800 | Wiring harness for headlights |
Загрузка ...
|
|
| 2 | 002205810 | Wiring harness for fan |
Загрузка ...
|
|
| 3 | 002205790 | Protection plating |
Загрузка ...
|
|
| 4 | 002206180 | Screwing-base |
Загрузка ...
|
|
| 5 | 002206560 | Wiring harness |
Загрузка ...
|
|
| 6 | 009226720 | Cable band |
Загрузка ...
|
|
| 7 | 003037011 | Motor-regulator |
Загрузка ...
|
|
| 8 | 003025840 | Bracket |
Загрузка ...
|
|
| 9 | 003025830 | Bracket |
Загрузка ...
|
|
| 10 | 009242070 | Cable bushing |
Загрузка ...
|
|
| 11 | 009240080 | Tube clip w. rubber |
Загрузка ...
|
|
| 12 | 009240011 | Tube clip |
Загрузка ...
|
|
| 13 | 009226730 | Cable band |
Загрузка ...
|
|
| 14 | 002205100 | Screw plug |
Загрузка ...
|
|
| 15 | 002205110 | Hex nut |
Загрузка ...
|
|
| 17 | 003026070 | Distributor |
Загрузка ...
|
|
| 18 | 002207080 | Diaphragm grommet |
Загрузка ...
|
|
| 19 | 003028940 | Adapter wire |
Загрузка ...
|
|
| 20 | 002207070 | Cable band support |
Загрузка ...
|
|
| 22 | 009240040 | Tube clip |
Загрузка ...
|
|
| 23 | 002206170 | Hose clip |
Загрузка ...
|
|
| 24 | 002206100 | Label plug case |
Загрузка ...
|
|
| 25 | 003024300 | Socket-31-pole |
Загрузка ...
|
|
| 26 | 003037580 | Plug-31-pole |
Загрузка ...
|
|
| 27 | 003034614 | Wiring harness-Cab |
Загрузка ...
|
|
| 28 | 003039760 | Adapter wire-mirror switch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
