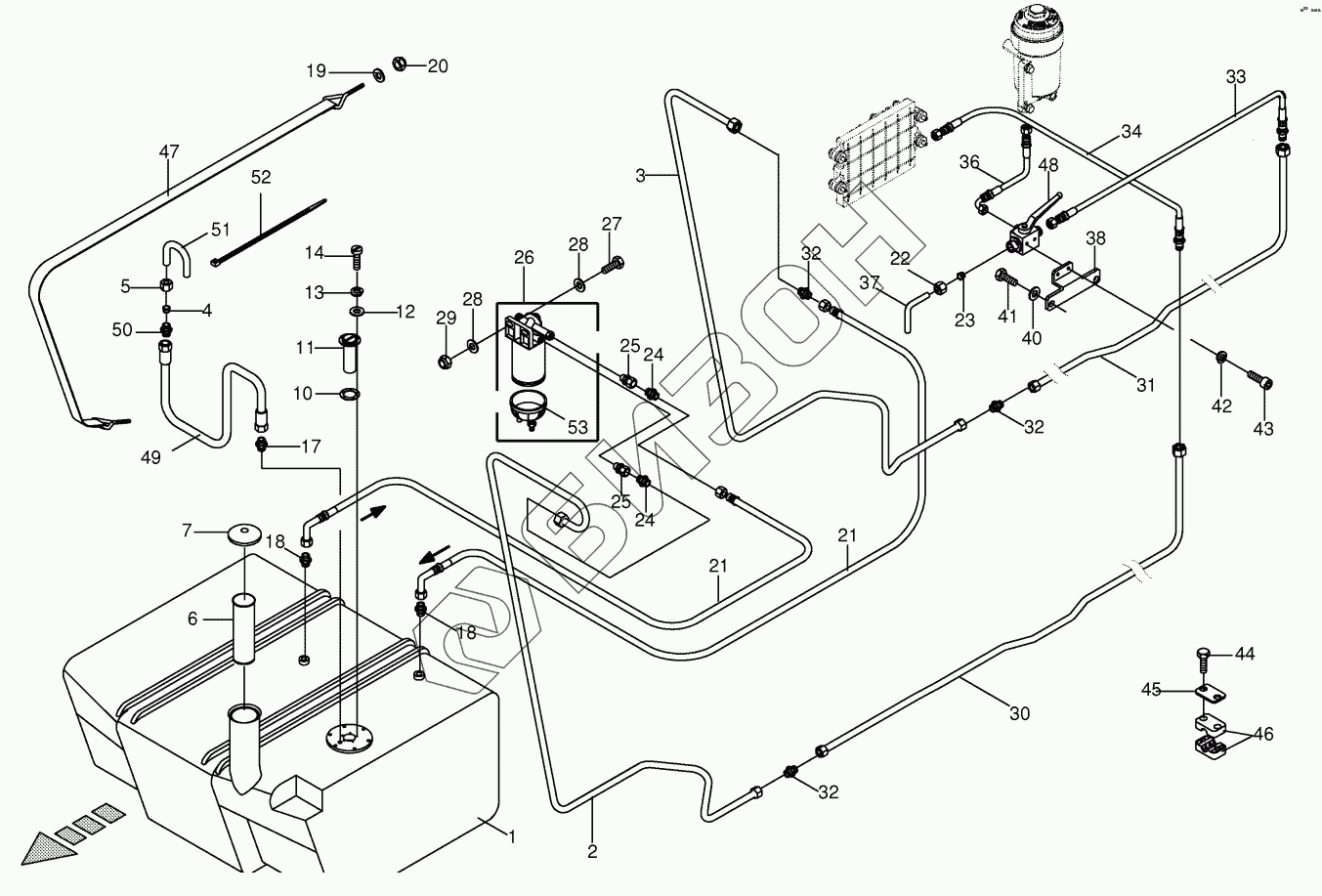

Графический каталог запасных частей к технике: KRONE BIG-M-II. Diesel fuel tank cpl.
1
2
3
4
5
6
7
10
11
12
13
14
17
18
18
19
20
21
21
22
23
24
24
25
25
26
27
28
28
29
30
31
32
32
32
33
34
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009405450 | 009405450 | Replacement filter |
Загрузка ...
|
|
| 1 | 002333000 | Diesel fuel tank |
Загрузка ...
|
|
| 2 | 002334820 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 3 | 002334180 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 4 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 5 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 6 | 009400850 | Sieve |
Загрузка ...
|
|
| 7 | 009400860 | Oil tank filler cap |
Загрузка ...
|
|
| 10 | 009400460 | Gasket |
Загрузка ...
|
|
| 11 | 003033840 | Dipping tube-type sensor |
Загрузка ...
|
|
| 12 | 009105001 | Washer |
Загрузка ...
|
|
| 13 | 009100310 | Spring washer |
Загрузка ...
|
|
| 14 | 009037450 | Allen screw |
Загрузка ...
|
|
| 17 | 009200340 | Male connector |
Загрузка ...
|
|
| 18 | 009210571 | Male connector |
Загрузка ...
|
|
| 19 | 009104130 | Washer |
Загрузка ...
|
|
| 20 | 009087060 | Locknut |
Загрузка ...
|
|
| 21 | 002330210 | Diesel hose |
Загрузка ...
|
|
| 22 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 23 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 24 | 009209420 | Reducer fitting |
Загрузка ...
|
|
| 25 | 009212040 | Male connector |
Загрузка ...
|
|
| 26 | 009405440 | Water separator |
Загрузка ...
|
|
| 27 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009104140 | Washer |
Загрузка ...
|
|
| 29 | 009087580 | Locknut |
Загрузка ...
|
|
| 30 | 002337070 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 31 | 002337060 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 009210531 | Connector |
Загрузка ...
|
|
| 33 | 002330220 | Diesel hose |
Загрузка ...
|
|
| 34 | 002331360 | Diesel hose |
Загрузка ...
|
|
| 36 | 002331370 | Diesel hose |
Загрузка ...
|
|
| 37 | 002331530 | Diesel line |
Загрузка ...
|
|
| 38 | 002331260 | Holding plate |
Загрузка ...
|
|
| 40 | 009105102 | Washer |
Загрузка ...
|
|
| 41 | 009021290 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009100320 | Spring washer |
Загрузка ...
|
|
| 43 | 009030431 | Allen screw |
Загрузка ...
|
|
| 44 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009251340 | Cover plate |
Загрузка ...
|
|
| 46 | 009251080 | Tube clamp-2 halves |
Загрузка ...
|
|
| 47 | 002333010 | Tension band |
Загрузка ...
|
|
| 48 | 009211211 | Diverter valve |
Загрузка ...
|
|
| 49 | 009209780 | High pressure hose line |
Загрузка ...
|
|
| 50 | 009208970 | Reducer fitting |
Загрузка ...
|
|
| 51 | 002332980 | Hydraulic line |
Загрузка ...
|
|
| 52 | 009226720 | Cable band |
Загрузка ...
|
|
| 53 | 009401270 | Inspection glass |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
