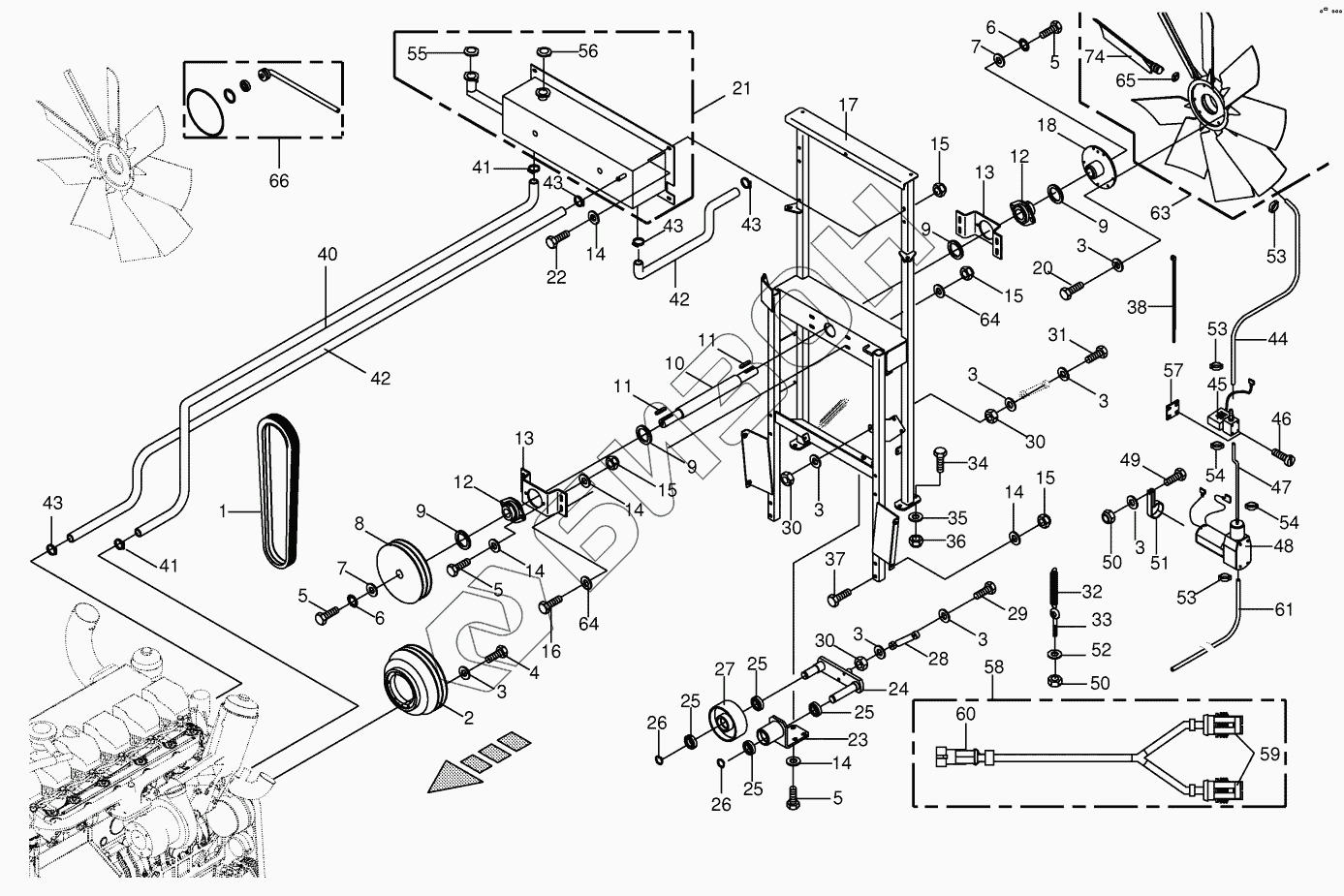

Графический каталог запасных частей к технике: KRONE BIG-M-II. Fan drive
1
2
3
3
3
3
3
3
3
3
4
5
5
5
5
6
6
7
7
8
9
9
9
9
9
9
9
9
10
11
11
12
12
13
13
14
14
14
14
14
15
15
15
15
16
17
18
20
21
22
23
24
25
25
25
25
26
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
40
41
41
42
42
43
43
43
43
44
45
46
47
48
49
50
50
51
52
53
53
53
54
54
55
56
57
58
59
60
61
63
64
64
65
66
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009087060 | 009087060 | Locknut |
Загрузка ...
|
|
| 1 | 009215420 | V-belt |
Загрузка ...
|
|
| 2 | 002316451 | V-belt pulley |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009106391 | Washer |
Загрузка ...
|
|
| 8 | 002316461 | V-belt pulley |
Загрузка ...
|
|
| 9 | 009111300 | Shim ring |
Загрузка ...
|
|
| 9 | 009111320 | Shim ring |
Загрузка ...
|
|
| 9 | 009111330 | Shim ring |
Загрузка ...
|
|
| 9 | 009111340 | Shim ring |
Загрузка ...
|
|
| 9 | 009111361 | Shim ring |
Загрузка ...
|
|
| 10 | 002316492 | Shaft |
Загрузка ...
|
|
| 11 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 12 | 009340380 | Flange bearing |
Загрузка ...
|
|
| 13 | 002316361 | Support |
Загрузка ...
|
|
| 14 | 009104140 | Washer |
Загрузка ...
|
|
| 15 | 009087580 | Locknut |
Загрузка ...
|
|
| 16 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 17 | 002316300 | Ventilator base frame |
Загрузка ...
|
|
| 18 | 002325371 | Hub |
Загрузка ...
|
|
| 20 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002324910 | Cooling agent header tank |
Загрузка ...
|
|
| 22 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 23 | 002316481 | Angle |
Загрузка ...
|
|
| 24 | 002316511 | Rocker |
Загрузка ...
|
|
| 25 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 26 | 009115360 | Circlip |
Загрузка ...
|
|
| 27 | 002299420 | Jockey pulley |
Загрузка ...
|
|
| 28 | 002307640 | Damper |
Загрузка ...
|
|
| 29 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009082100 | Hex nut |
Загрузка ...
|
|
| 31 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 32 | 002500674 | Tension spring |
Загрузка ...
|
|
| 33 | 009183100 | Eye screw |
Загрузка ...
|
|
| 34 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009105061 | Washer |
Загрузка ...
|
|
| 36 | 009087010 | Locknut |
Загрузка ...
|
|
| 37 | 009016021 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009226740 | Cable band |
Загрузка ...
|
|
| 40 | 002330930 | Hose |
Загрузка ...
|
|
| 41 | 009240450 | Tube clip |
Загрузка ...
|
|
| 42 | 002330950 | Hose |
Загрузка ...
|
|
| 43 | 009240011 | Tube clip |
Загрузка ...
|
|
| 44 | 009402420 | Hose |
Загрузка ...
|
|
| 45 | 009402391 | Valve |
Загрузка ...
|
|
| 46 | 009034030 | Allen screw |
Загрузка ...
|
|
| 47 | 009402410 | Hose |
Загрузка ...
|
|
| 48 | 009404470 | Compressor |
Загрузка ...
|
|
| 49 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 50 | 009087060 | Locknut |
Загрузка ...
|
|
| 51 | 009240660 | Tube clip w. rubber |
Загрузка ...
|
|
| 52 | 009106030 | Washer |
Загрузка ...
|
|
| 53 | 009240630 | 2-ear-clamp |
Загрузка ...
|
|
| 54 | 009240640 | 2-ear-clamp |
Загрузка ...
|
|
| 55 | 009403800 | Sealing cap |
Загрузка ...
|
|
| 56 | 009403790 | Sealing cap |
Загрузка ...
|
|
| 57 | 002333500 | Lining plate |
Загрузка ...
|
|
| 58 | 003033880 | Adapter wire |
Загрузка ...
|
|
| 59 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 60 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 61 | 009404480 | Hose |
Загрузка ...
|
|
| 63 | 009404030 | Fan |
Загрузка ...
|
|
| 64 | 009103530 | Washer |
Загрузка ...
|
|
| 65 | 009405510 | Slide block-1 Set =9 pieces |
Загрузка ...
|
|
| 66 | 270017360 | Repair kit |
Загрузка ...
|
|
| 74 | 270045630 | Rotor blade-1 Set =3 pieces |
Загрузка ...
|
