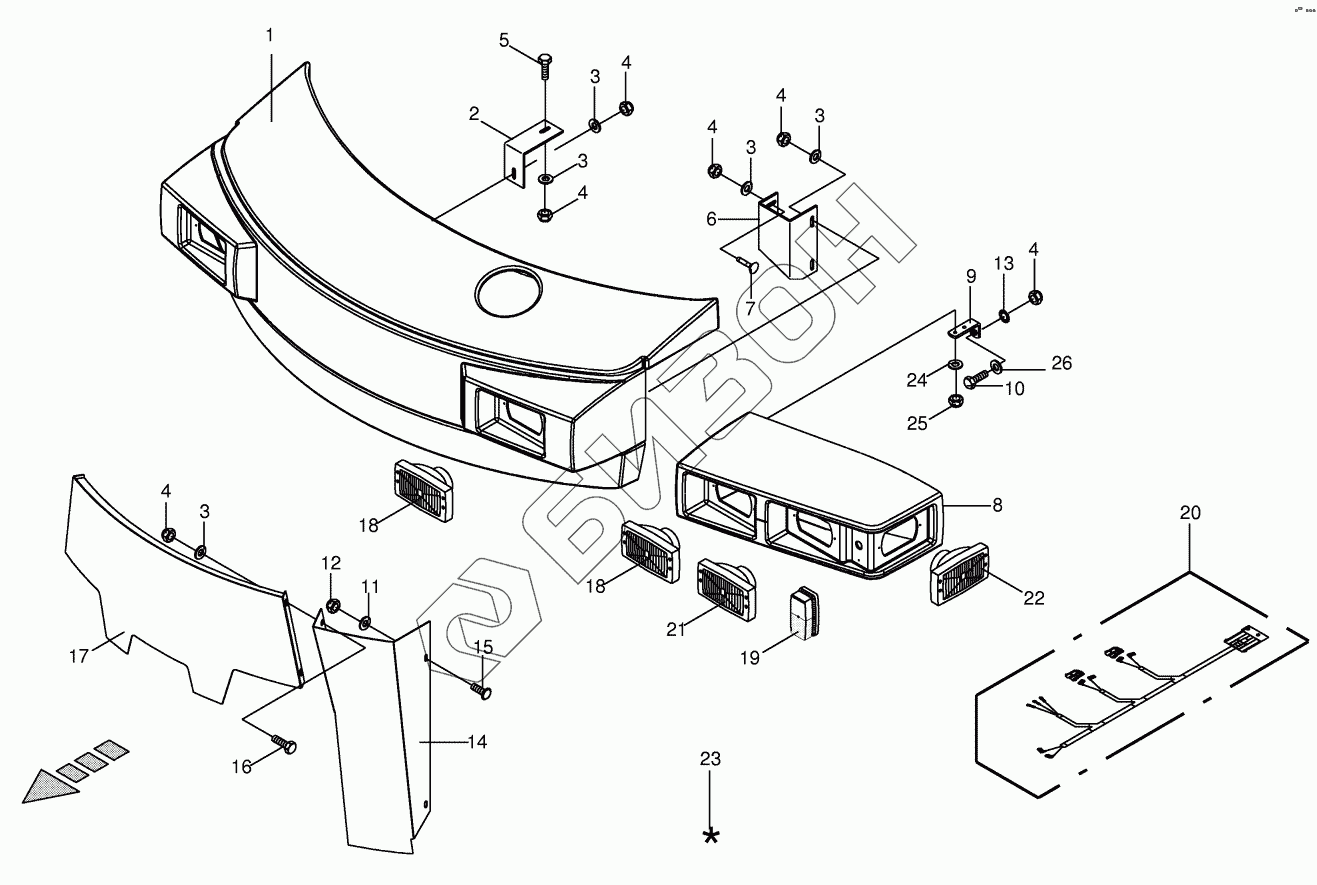

Графический каталог запасных частей к технике: KRONE BIG-M-II. Front guard / Lighting
1
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200807610 | 200807610 | Pane |
Загрузка ...
|
|
| 009246930 | 009246930 | Singel filament buld |
Загрузка ...
|
|
| 009247090 | 009247090 | Singel filament buld |
Загрузка ...
|
|
| 003031660 | 003031660 | Wiring Harness-right |
Загрузка ...
|
|
| 009247140 | 009247140 | Bulb |
Загрузка ...
|
|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 1 | 002319900 | Front guard |
Загрузка ...
|
|
| 2 | 002331051 | Support |
Загрузка ...
|
|
| 3 | 009104140 | Washer |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 002328571 | Support-right |
Загрузка ...
|
|
| 6 | 002328561 | Support-left |
Загрузка ...
|
|
| 7 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 8 | 002319910 | Front guard-left/right |
Загрузка ...
|
|
| 9 | 002326551 | Support |
Загрузка ...
|
|
| 10 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009104130 | Washer |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002329741 | Cover plate-left |
Загрузка ...
|
|
| 14 | 002329751 | Cover plate-right |
Загрузка ...
|
|
| 15 | 009047411 | Coach bolt |
Загрузка ...
|
|
| 16 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 17 | 002329711 | Cover plate |
Загрузка ...
|
|
| 18 | 009246370 | Headlight-middle |
Загрузка ...
|
|
| 19 | 009246360 | Flashing light with side light |
Загрузка ...
|
|
| 20 | 003031650 | Wiring Harness-left |
Загрузка ...
|
|
| 21 | 009247440 | Headlight-outside |
Загрузка ...
|
|
| 22 | 009247450 | Headlight |
Загрузка ...
|
|
| 23 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 24 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009082100 | Hex nut |
Загрузка ...
|
|
| 26 | 009099091 | Detent edged washer |
Загрузка ...
|
