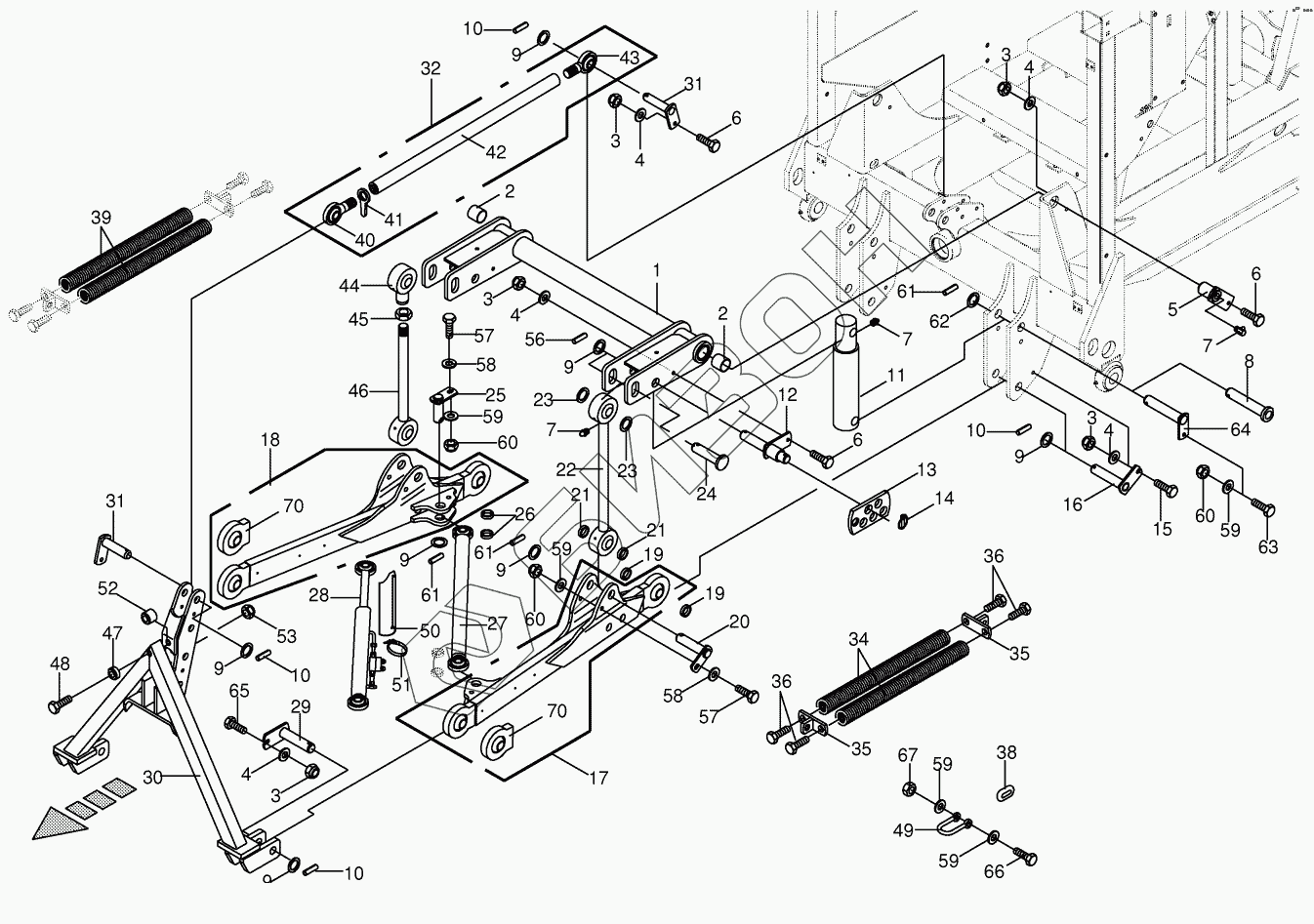

Графический каталог запасных частей к технике: KRONE BIG-M-II. Front wing cpl.
1
2
2
3
3
3
3
3
4
4
4
4
4
5
6
6
6
7
7
7
8
9
9
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
31
32
34
34
35
35
36
36
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
56
57
57
58
58
59
59
59
59
59
60
60
60
61
61
61
62
63
64
65
66
67
70
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187601 | 009187601 | Sealing set |
Загрузка ...
|
|
| 009187012 | 009187012 | Sealing set |
Загрузка ...
|
|
| 1 | 002330700 | Hinged tube-incl. bushing |
Загрузка ...
|
|
| 2 | 009349350 | Bearing bush |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 002319761 | Pin |
Загрузка ...
|
|
| 6 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009191070 | Grease niple |
Загрузка ...
|
|
| 8 | 002324371 | Pin |
Загрузка ...
|
|
| 9 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 10 | 009126701 | Roll pin |
Загрузка ...
|
|
| 11 | 009184761 | Hydraulic cylinder |
Загрузка ...
|
|
| 12 | 002315783 | Pin |
Загрузка ...
|
|
| 13 | 002319593 | Perforated plate |
Загрузка ...
|
|
| 14 | 009170090 | Linch pin |
Загрузка ...
|
|
| 15 | 009002841 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002319771 | Pin |
Загрузка ...
|
|
| 17 | 002324515 | Lower control arm-left |
Загрузка ...
|
|
| 18 | 002324504 | Lower control arm-right |
Загрузка ...
|
|
| 19 | 004913161 | Bushing |
Загрузка ...
|
|
| 20 | 002337420 | Pin |
Загрузка ...
|
|
| 21 | 002326941 | Spacer ring |
Загрузка ...
|
|
| 22 | 002327931 | Torque rod |
Загрузка ...
|
|
| 23 | 002319620 | Washer |
Загрузка ...
|
|
| 24 | 002327921 | Pin |
Загрузка ...
|
|
| 25 | 002337440 | Pin |
Загрузка ...
|
|
| 26 | 001547170 | Spacer ring |
Загрузка ...
|
|
| 27 | 002327721 | Guide |
Загрузка ...
|
|
| 28 | 009184700 | Hydraulic cylinder |
Загрузка ...
|
|
| 29 | 002331411 | Pin |
Загрузка ...
|
|
| 30 | 002331818 | Headstock |
Загрузка ...
|
|
| 31 | 002319733 | Pin |
Загрузка ...
|
|
| 32 | 009232440 | Upper link-cat. II |
Загрузка ...
|
|
| 34 | 001451562 | Tension spring |
Загрузка ...
|
|
| 34 | 001451562 | Tension spring |
Загрузка ...
|
|
| 35 | 002325903 | Support |
Загрузка ...
|
|
| 36 | 002325961 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009225400 | Steel chain |
Загрузка ...
|
|
| 39 | 001451552 | Tension spring |
Загрузка ...
|
|
| 40 | 009232030 | Hinged spindle-left |
Загрузка ...
|
|
| 41 | 009232450 | Loenut |
Загрузка ...
|
|
| 42 | 002329300 | Thread top link |
Загрузка ...
|
|
| 43 | 009232061 | Hinged spindle-right |
Загрузка ...
|
|
| 44 | 002331921 | Joint head |
Загрузка ...
|
|
| 45 | 009085410 | Hex nut |
Загрузка ...
|
|
| 46 | 002331911 | Threaded spindle |
Загрузка ...
|
|
| 47 | 002334490 | Bushing |
Загрузка ...
|
|
| 48 | 009012143 | Hex head bolt |
Загрузка ...
|
|
| 49 | 009182051 | Shackle |
Загрузка ...
|
|
| 50 | 002334030 | Half shell |
Загрузка ...
|
|
| 51 | 009240670 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 52 | 002334500 | Bushing |
Загрузка ...
|
|
| 53 | 009087210 | Locknut |
Загрузка ...
|
|
| 56 | 009126752 | Roll pin |
Загрузка ...
|
|
| 57 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009106090 | Washer |
Загрузка ...
|
|
| 59 | 009105061 | Washer |
Загрузка ...
|
|
| 60 | 009087010 | Locknut |
Загрузка ...
|
|
| 61 | 009127162 | Roll pin |
Загрузка ...
|
|
| 62 | 009105152 | Washer |
Загрузка ...
|
|
| 63 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 64 | 002665280 | Pin |
Загрузка ...
|
|
| 65 | 009010612 | Hex head bolt |
Загрузка ...
|
|
| 66 | 009014530 | Hex head bolt |
Загрузка ...
|
|
| 67 | 009082150 | Hex nut |
Загрузка ...
|
|
| 70 | 009232380 | Ball joint |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
