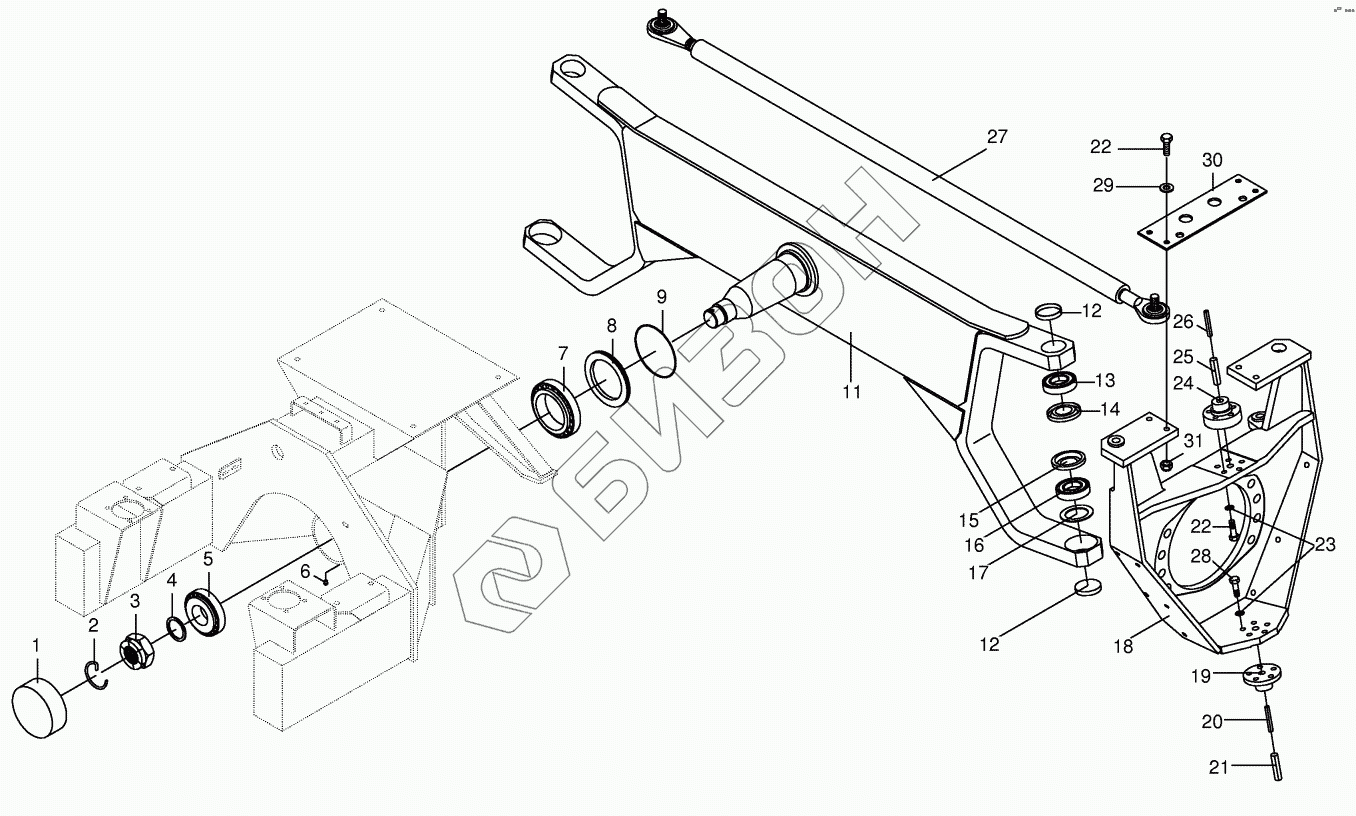

Графический каталог запасных частей к технике: KRONE BIG-M-II. Steering axle installed
1
2
3
4
5
6
7
8
9
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 002292300 | 002292300 | Guidance bolster-right |
Загрузка ...
|
|
| 1 | 009250280 | Protective cap |
Загрузка ...
|
|
| 2 | 004615250 | Circlip |
Загрузка ...
|
|
| 3 | 004615910 | Castellated nut |
Загрузка ...
|
|
| 4 | 009107010 | Supporting disc |
Загрузка ...
|
|
| 5 | 009321400 | Taper roller bearing |
Загрузка ...
|
|
| 6 | 009191050 | Grease niple |
Загрузка ...
|
|
| 7 | 009321870 | Taper roller bearing |
Загрузка ...
|
|
| 8 | 004611320 | O-ring holder |
Загрузка ...
|
|
| 9 | 009375900 | O-ring |
Загрузка ...
|
|
| 11 | 002290300 | Steering axle |
Загрузка ...
|
|
| 12 | 009252022 | Sealing cap |
Загрузка ...
|
|
| 13 | 009302240 | Angular ball bearing |
Загрузка ...
|
|
| 14 | 009370100 | Nilos-ring |
Загрузка ...
|
|
| 15 | 009370110 | Nilos-ring |
Загрузка ...
|
|
| 16 | 009303260 | Grооvеd bаll bеаring |
Загрузка ...
|
|
| 17 | 009099240 | Spring washer |
Загрузка ...
|
|
| 18 | 002292290 | Guidance bolster |
Загрузка ...
|
|
| 19 | 002290050 | Steering pin |
Загрузка ...
|
|
| 20 | 009128480 | Roll pin |
Загрузка ...
|
|
| 21 | 009127182 | Roll pin |
Загрузка ...
|
|
| 22 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 24 | 002292440 | Steering pin |
Загрузка ...
|
|
| 25 | 009125270 | Roll pin |
Загрузка ...
|
|
| 26 | 009127210 | Roll pin |
Загрузка ...
|
|
| 27 | 009386650 | Steering rod |
Загрузка ...
|
|
| 28 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009105061 | Washer |
Загрузка ...
|
|
| 30 | 002297940 | Plate |
Загрузка ...
|
|
| 31 | 009087010 | Locknut |
Загрузка ...
|
