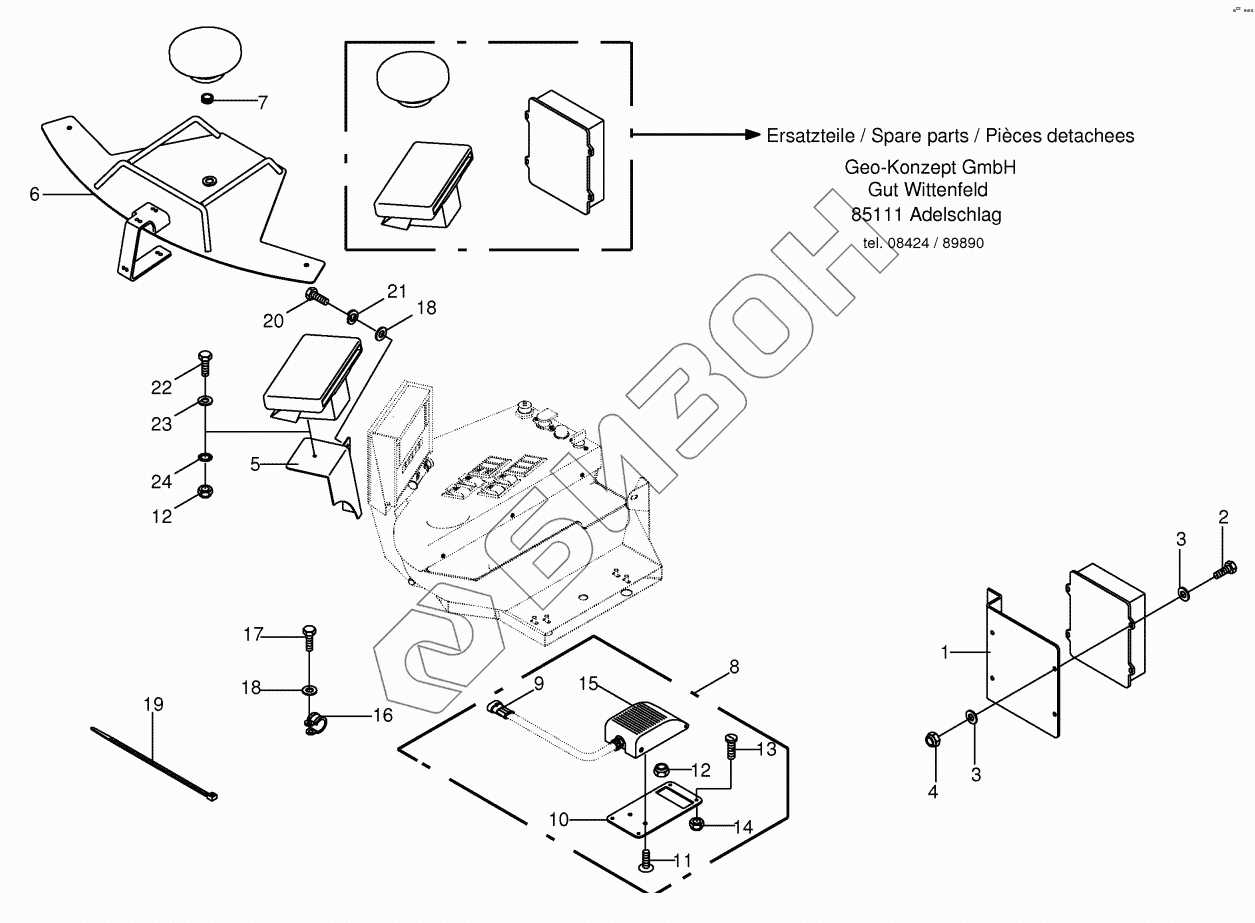

Графический каталог запасных частей к технике: KRONE BIG-M-II. Automatic pilot
/167.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002338140 | Panel |
Загрузка ...
|
|
| 2 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 009087060 | Locknut |
Загрузка ...
|
|
| 5 | 200100290 | Panel |
Загрузка ...
|
|
| 6 | 200100300 | Bracket |
Загрузка ...
|
|
| 7 | 009242080 | Cable bushing |
Загрузка ...
|
|
| 8 | 200803470 | Pedal-cpl. |
Загрузка ...
|
|
| 9 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 10 | 200101280 | Support |
Загрузка ...
|
|
| 11 | 009050002 | Coach bolt |
Загрузка ...
|
|
| 12 | 009087041 | Locknut |
Загрузка ...
|
|
| 13 | 009037230 | Allen screw |
Загрузка ...
|
|
| 14 | 009087180 | Locknut |
Загрузка ...
|
|
| 15 | 003022470 | Pedal |
Загрузка ...
|
|
| 16 | 009240100 | Tube clip w. rubber |
Загрузка ...
|
|
| 17 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009105001 | Washer |
Загрузка ...
|
|
| 19 | 009226731 | Cable band |
Загрузка ...
|
|
| 19 | 009226711 | Cable band |
Загрузка ...
|
|
| 19 | 009226722 | Cable band |
Загрузка ...
|
|
| 20 | 009002110 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009100310 | Spring washer |
Загрузка ...
|
|
| 22 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009104111 | Washer |
Загрузка ...
|
|
| 24 | 009099061 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
