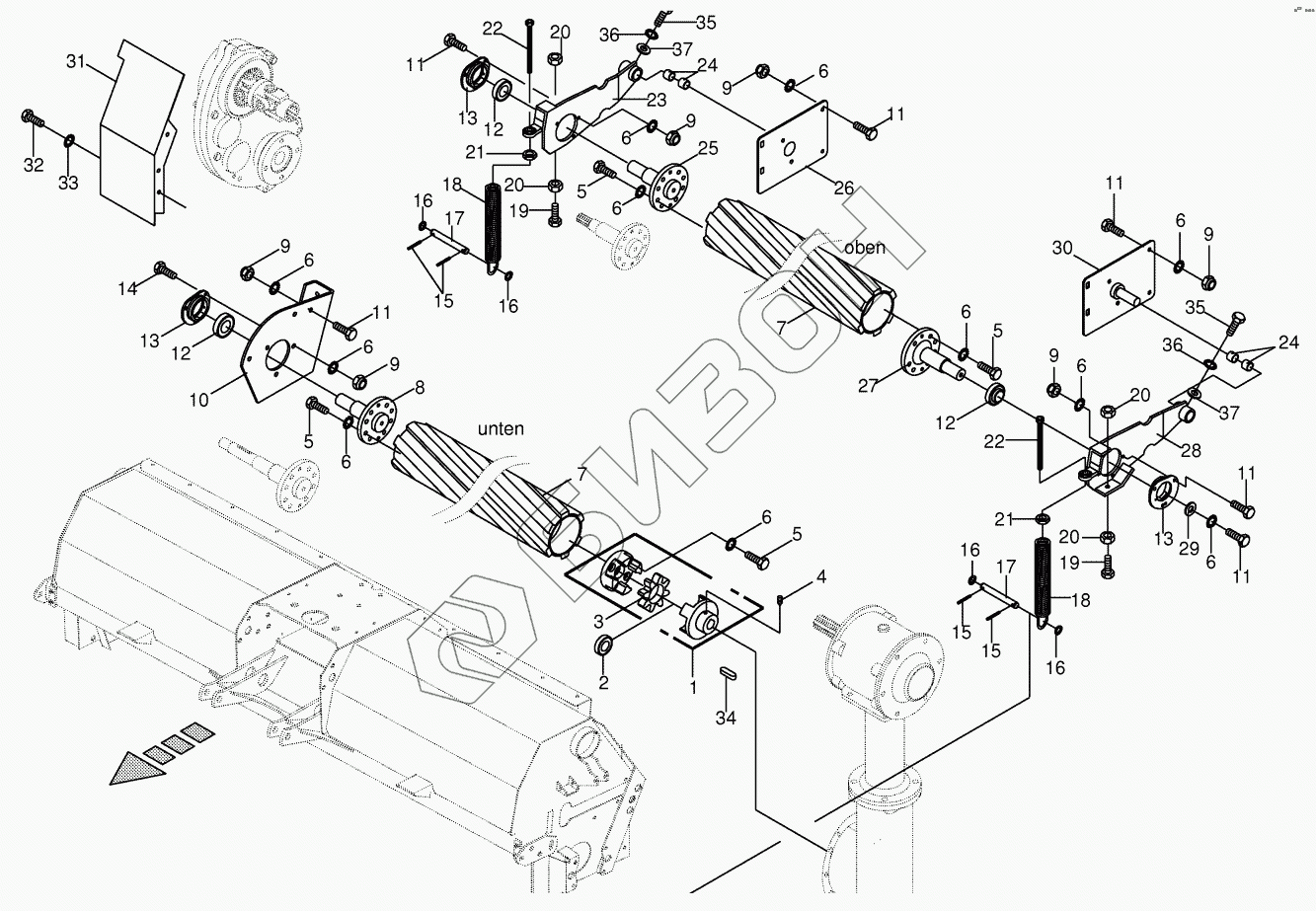

Графический каталог запасных частей к технике: KRONE BIG-M-II. Roller - lateral CRI 720000 - 725500
/62.gif)
1
2
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
7
8
9
9
9
9
9
9
10
11
11
11
11
11
11
12
12
12
13
13
13
14
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200301760 | 200301760 | Drive spigot-for gearbox 20 030170 0 |
Загрузка ...
|
|
| 002581994 | 002581994 | Drive spigot-for gearbox |
Загрузка ...
|
|
| 1 | 009400822 | Rotex-clutch |
Загрузка ...
|
|
| 2 | 009347530 | Radial bearing |
Загрузка ...
|
|
| 3 | 009402181 | Rotex plastic part |
Загрузка ...
|
|
| 4 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 5 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 002582010 | CRI-Roller |
Загрузка ...
|
|
| 8 | 002581893 | Bearing bolt-Standard |
Загрузка ...
|
|
| 9 | 009087010 | Locknut |
Загрузка ...
|
|
| 10 | 200302340 | Bearing bracket |
Загрузка ...
|
|
| 11 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 12 | 900000600 | Grooved ball bearing |
Загрузка ...
|
|
| 13 | 200301590 | Self-aligning bearing housing |
Загрузка ...
|
|
| 14 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009126701 | Roll pin |
Загрузка ...
|
|
| 16 | 009105122 | Washer |
Загрузка ...
|
|
| 17 | 001552902 | Pin |
Загрузка ...
|
|
| 18 | 002581670 | Tension spring |
Загрузка ...
|
|
| 19 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009082200 | Hex nut |
Загрузка ...
|
|
| 21 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 22 | 009003491 | Hex head bolt |
Загрузка ...
|
|
| 23 | 200301670 | Rocker-incl. bushing |
Загрузка ...
|
|
| 24 | 009349460 | Bearing bush |
Загрузка ...
|
|
| 25 | 002581893 | Bearing bolt-Standard |
Загрузка ...
|
|
| 26 | 002584551 | Rocker bearing-right |
Загрузка ...
|
|
| 27 | 002581893 | Bearing bolt-Standard |
Загрузка ...
|
|
| 28 | 200301660 | Rocker-incl. bushing |
Загрузка ...
|
|
| 29 | 009106431 | Washer |
Загрузка ...
|
|
| 30 | 002584541 | Rocker bearing-left |
Загрузка ...
|
|
| 31 | 002585340 | Guard plate |
Загрузка ...
|
|
| 32 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009150390 | Fit-in key |
Загрузка ...
|
|
| 35 | 009002722 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 37 | 009108030 | Shim ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
