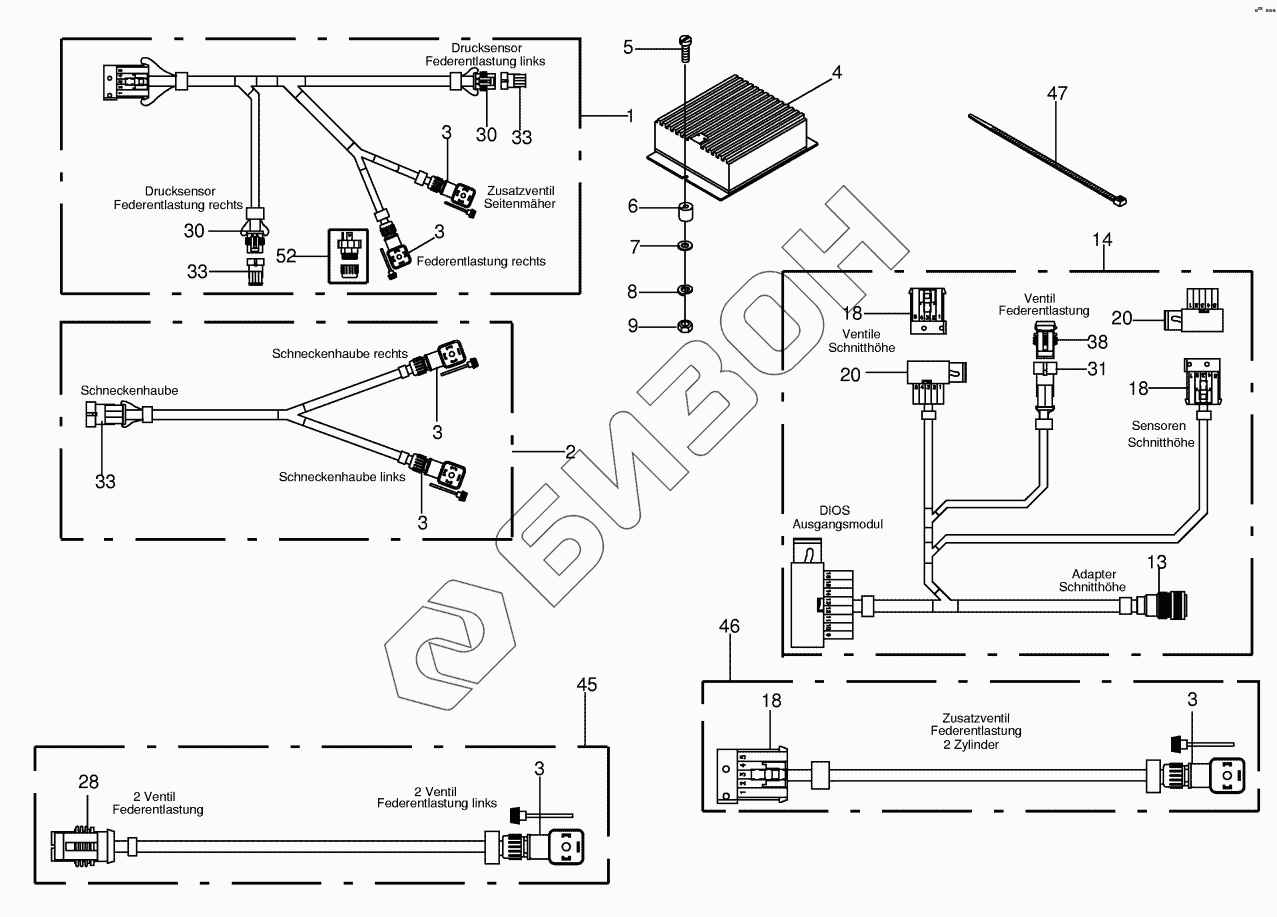

Графический каталог запасных частей к технике: KRONE BIG-M-II. Wiring Harness
/164.gif)
1
2
3
3
3
3
3
3
4
5
6
7
8
9
13
14
18
18
18
28
30
30
31
33
33
33
38
45
46
47
47
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003033622 | Wiring harness-spring compensation |
Загрузка ...
|
|
| 2 | 003033701 | Wiring harness |
Загрузка ...
|
|
| 3 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 4 | 003033910 | Dios exit-module |
Загрузка ...
|
|
| 5 | 009034220 | Allen screw |
Загрузка ...
|
|
| 6 | 009242020 | Rubber pad |
Загрузка ...
|
|
| 7 | 009103250 | Washer |
Загрузка ...
|
|
| 8 | 009100010 | Spring washer |
Загрузка ...
|
|
| 9 | 009080061 | Hex nut |
Загрузка ...
|
|
| 13 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 14 | 003037602 | Adapter wire |
Загрузка ...
|
|
| 18 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 28 | 003023510 | Plug-2-pole |
Загрузка ...
|
|
| 30 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 31 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 33 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 38 | 003029830 | Blind bushing casing-2-pole |
Загрузка ...
|
|
| 45 | 003037631 | Wiring harness 2 |
Загрузка ...
|
|
| 46 | 003037991 | Wiring harness |
Загрузка ...
|
|
| 47 | 009226711 | Cable band |
Загрузка ...
|
|
| 47 | 009226722 | Cable band |
Загрузка ...
|
|
| 52 | 003039690 | Blind-plug-2-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
