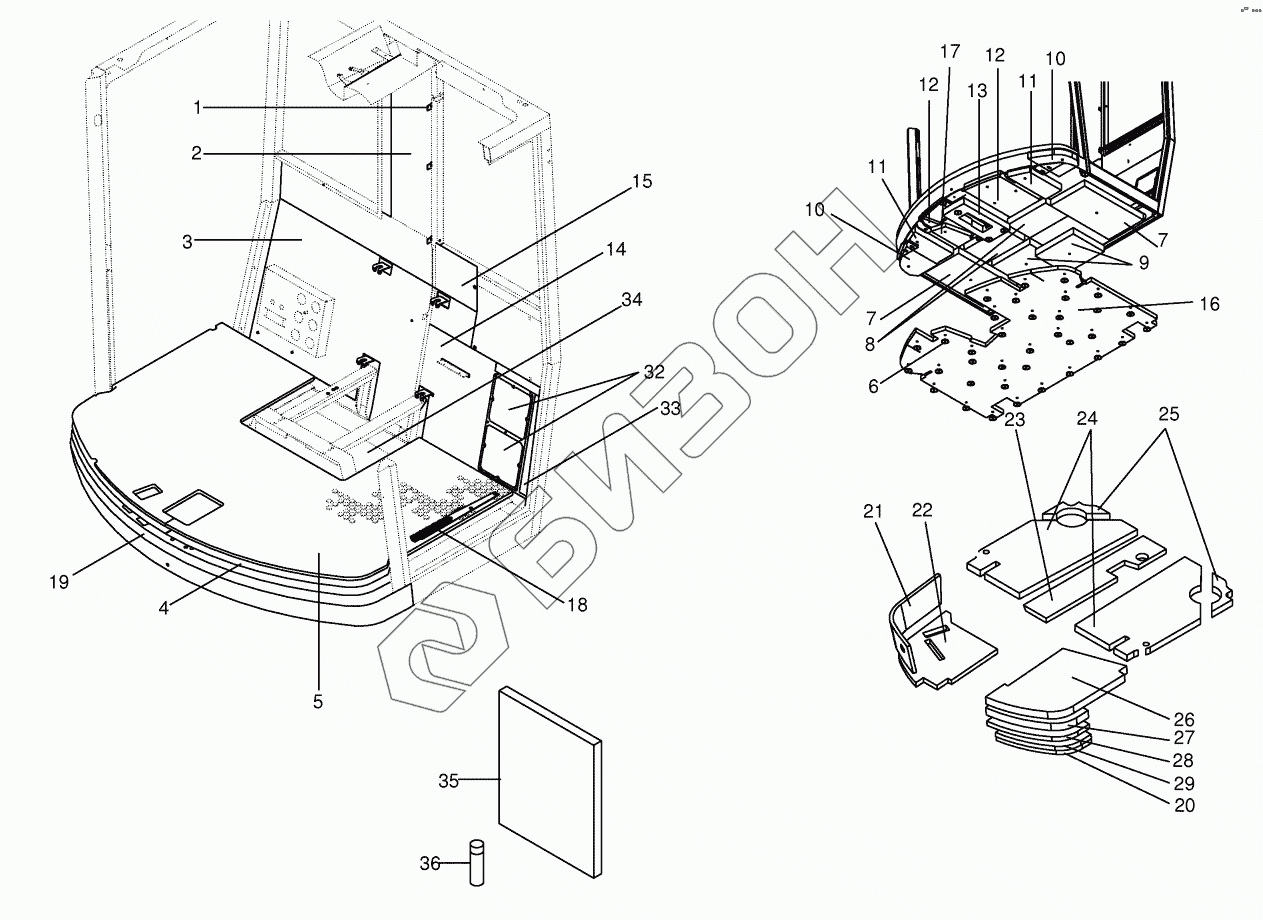

Графический каталог запасных частей к технике: KRONE BIG-M-II. Cab - Sound deadening
/138.gif)
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002205400 | Sound abatement-Rear panel, middle |
Загрузка ...
|
|
| 2 | 002205390 | Sound abatement-Rear panel, top |
Загрузка ...
|
|
| 3 | 002205410 | Sound abatement-Rear panel, right |
Загрузка ...
|
|
| 4 | 002205240 | Floor metal foil |
Загрузка ...
|
|
| 5 | 270012540 | Floor mat |
Загрузка ...
|
|
| 6 | 002205380 | Spring washer |
Загрузка ...
|
|
| 7 | 002205320 | Sound abatement-Sub floor |
Загрузка ...
|
|
| 8 | 002205310 | Sound abatement |
Загрузка ...
|
|
| 9 | 002204530 | Sound abatement |
Загрузка ...
|
|
| 10 | 002205350 | Sound abatement |
Загрузка ...
|
|
| 11 | 002205340 | Sound abatement |
Загрузка ...
|
|
| 12 | 002205360 | Sound abatement-Sub floor, left |
Загрузка ...
|
|
| 12 | 270012520 | Sound abatement-Sub floor, right |
Загрузка ...
|
|
| 13 | 002205330 | Sound abatement |
Загрузка ...
|
|
| 14 | 002205430 | Sound abatement-Rear panel, left |
Загрузка ...
|
|
| 15 | 002205420 | Sound abatement-Rear panel, top |
Загрузка ...
|
|
| 16 | 002206590 | Sound abatement |
Загрузка ...
|
|
| 17 | 002206580 | Sound abatement-right front middle |
Загрузка ...
|
|
| 18 | 002206610 | Step |
Загрузка ...
|
|
| 19 | 002206600 | Insulating mat |
Загрузка ...
|
|
| 20 | 002206710 | Sound abatement-Roof, front |
Загрузка ...
|
|
| 21 | 002206650 | Sound abatement-Roof, front |
Загрузка ...
|
|
| 22 | 002206660 | Sound abatement-Roof, front |
Загрузка ...
|
|
| 23 | 002206640 | Sound abatement-Roof, back |
Загрузка ...
|
|
| 24 | 002206620 | Sound abatement-Roof, back |
Загрузка ...
|
|
| 25 | 002206630 | Sound abatement-Roof, back |
Загрузка ...
|
|
| 26 | 002206670 | Sound abatement-Roof, front |
Загрузка ...
|
|
| 27 | 002206680 | Sound abatement-Roof, front |
Загрузка ...
|
|
| 28 | 002206690 | Sound abatement-Roof, front |
Загрузка ...
|
|
| 29 | 002206700 | Sound abatement |
Загрузка ...
|
|
| 32 | 002205970 | Sound abatement-Rear panel, left |
Загрузка ...
|
|
| 33 | 002205980 | Sound abatement-Rear panel, left |
Загрузка ...
|
|
| 34 | 002205990 | Sound abatement seat |
Загрузка ...
|
|
| 35 | 200201050 | Sound insulation mat |
Загрузка ...
|
|
| 36 | 900000170 | Gluten |
Загрузка ...
|
