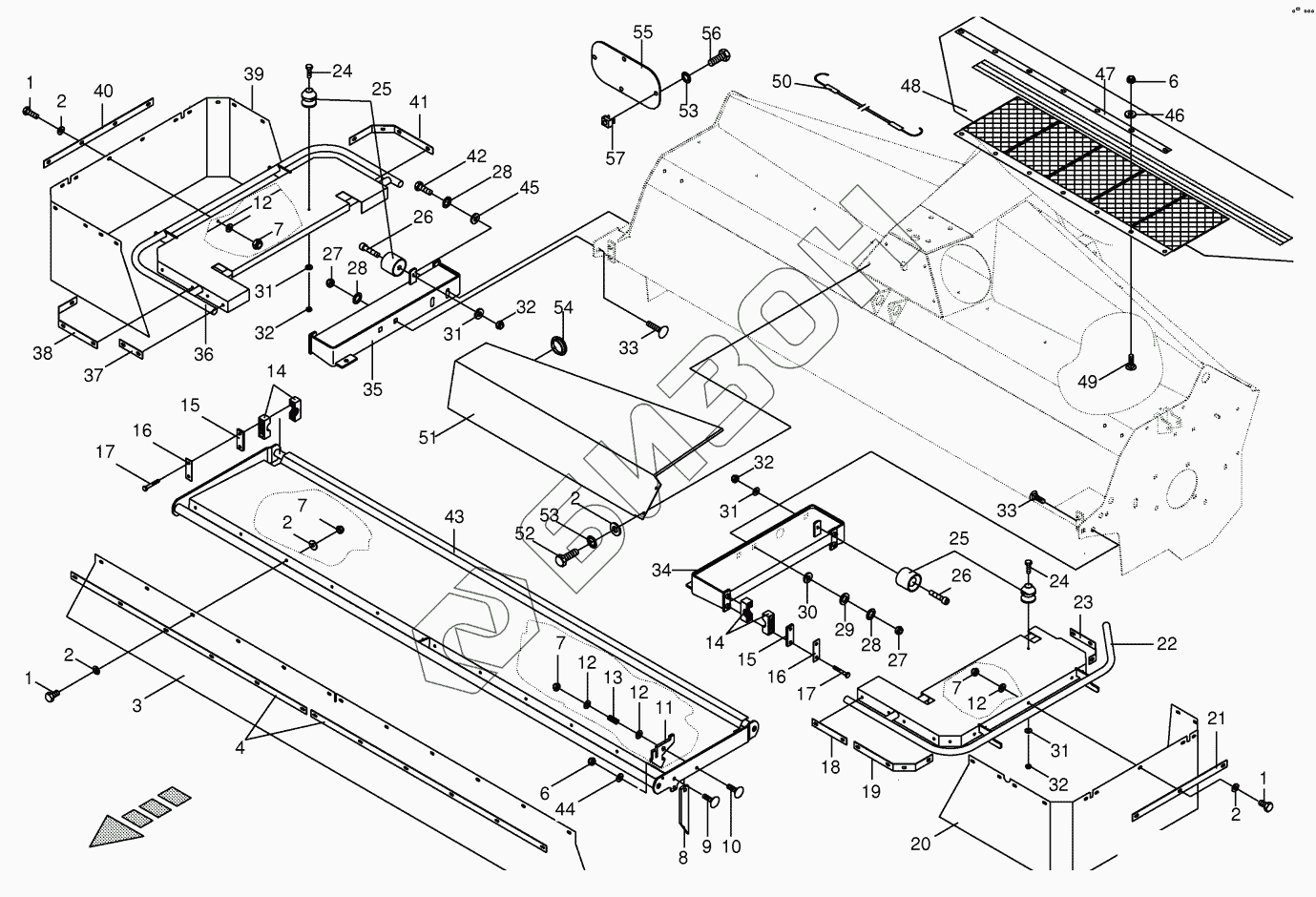

Графический каталог запасных частей к технике: KRONE BIG-M-II. Front-guard
/10.gif)
1
1
1
2
2
2
2
2
3
4
6
6
7
7
7
7
8
9
10
11
12
12
12
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
28
28
29
30
31
31
31
31
32
32
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009106030 | Washer |
Загрузка ...
|
|
| 3 | 002554532 | Plastic cloth -front |
Загрузка ...
|
|
| 4 | 001447282 | Clamping strap |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 002512621 | Support |
Загрузка ...
|
|
| 9 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 10 | 009048131 | Coach bolt |
Загрузка ...
|
|
| 11 | 002563542 | Ratchet |
Загрузка ...
|
|
| 12 | 009104130 | Washer |
Загрузка ...
|
|
| 13 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 14 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 15 | 009251300 | Cover plate |
Загрузка ...
|
|
| 16 | 002508510 | Locking plate |
Загрузка ...
|
|
| 17 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002554411 | Clamping strap |
Загрузка ...
|
|
| 19 | 002554421 | Clamping strap |
Загрузка ...
|
|
| 20 | 002556970 | Plastic cloth -left |
Загрузка ...
|
|
| 21 | 002554431 | Clamping strap |
Загрузка ...
|
|
| 22 | 002556500 | Guard-left |
Загрузка ...
|
|
| 23 | 002556980 | Clamping strap |
Загрузка ...
|
|
| 24 | 009010281 | Hex head bolt |
Загрузка ...
|
|
| 25 | 002508311 | Clamp and buffer |
Загрузка ...
|
|
| 26 | 009030451 | Allen screw |
Загрузка ...
|
|
| 27 | 009087161 | Locknut |
Загрузка ...
|
|
| 28 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009105122 | Washer |
Загрузка ...
|
|
| 30 | 009103310 | Washer |
Загрузка ...
|
|
| 31 | 009103511 | Washer |
Загрузка ...
|
|
| 32 | 009087041 | Locknut |
Загрузка ...
|
|
| 33 | 009047080 | Coach bolt |
Загрузка ...
|
|
| 34 | 002553063 | Guard console-left |
Загрузка ...
|
|
| 35 | 002553104 | Guard console-right |
Загрузка ...
|
|
| 36 | 002553197 | Guard-right |
Загрузка ...
|
|
| 37 | 002554401 | Clamping strap |
Загрузка ...
|
|
| 38 | 002553311 | Clamping strap |
Загрузка ...
|
|
| 39 | 002554513 | Plastic cloth-right |
Загрузка ...
|
|
| 40 | 002553291 | Clamping strap |
Загрузка ...
|
|
| 41 | 002553302 | Clamping strap |
Загрузка ...
|
|
| 42 | 009006730 | Hex head bolt |
Загрузка ...
|
|
| 43 | 002553234 | Guard-front |
Загрузка ...
|
|
| 44 | 009105061 | Washer |
Загрузка ...
|
|
| 45 | 009103620 | Washer |
Загрузка ...
|
|
| 46 | 009104140 | Washer |
Загрузка ...
|
|
| 47 | 002566600 | Clamping strap |
Загрузка ...
|
|
| 48 | 002320230 | Plastic cloth-incl. expander rope |
Загрузка ...
|
|
| 49 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 50 | 002567070 | Expander rope |
Загрузка ...
|
|
| 51 | 002566622 | Guard-right |
Загрузка ...
|
|
| 51 | 002566614 | Guard-left |
Загрузка ...
|
|
| 52 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 53 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 54 | 009251150 | Sealing plug |
Загрузка ...
|
|
| 55 | 002584531 | Cover plate |
Загрузка ...
|
|
| 56 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 57 | 009095470 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
