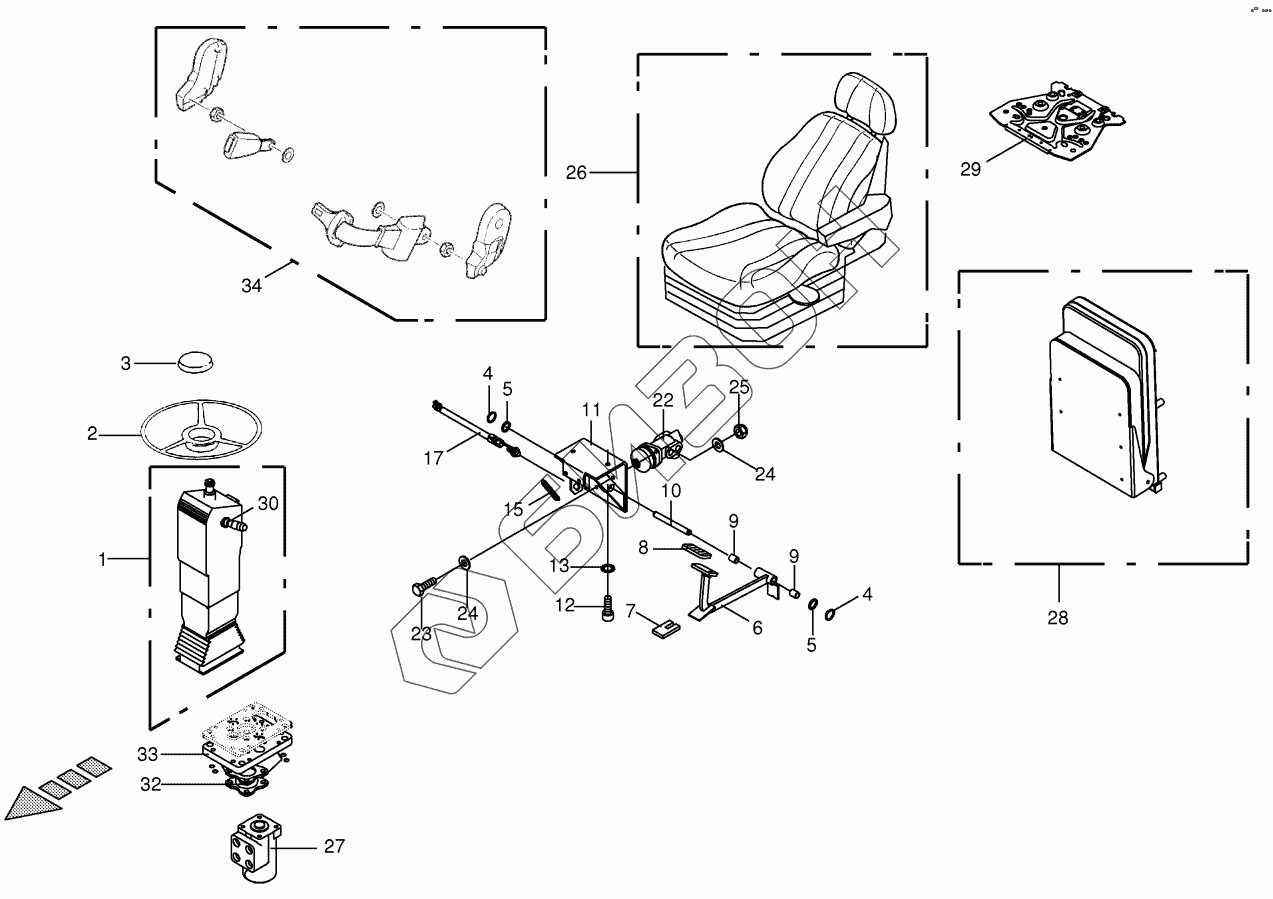

Графический каталог запасных частей к технике: KRONE BIG-M-II. Steering columm
/141.gif)
1
2
3
4
4
5
5
6
7
8
9
9
10
11
12
13
15
17
22
23
24
24
25
26
27
28
29
30
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002206231 | Steering column-cpl. |
Загрузка ...
|
|
| 2 | 002326190 | Steering wheel |
Загрузка ...
|
|
| 3 | 002204720 | Cover cap |
Загрузка ...
|
|
| 4 | 009115221 | Circlip |
Загрузка ...
|
|
| 5 | 009105122 | Washer |
Загрузка ...
|
|
| 6 | 002206800 | Pedal |
Загрузка ...
|
|
| 7 | 002203840 | Limit stop rubber |
Загрузка ...
|
|
| 8 | 002200820 | Pedal guard |
Загрузка ...
|
|
| 9 | 009349110 | Bearing bush |
Загрузка ...
|
|
| 10 | 002325800 | Shaft |
Загрузка ...
|
|
| 11 | 002325780 | Support |
Загрузка ...
|
|
| 12 | 009031061 | Allen screw |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 002765841 | Tension spring |
Загрузка ...
|
|
| 17 | 003028970 | Sensor |
Загрузка ...
|
|
| 22 | 002326010 | Brake valve |
Загрузка ...
|
|
| 23 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009104130 | Washer |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 009401251 | Driver's seat-cpl. |
Загрузка ...
|
|
| 27 | 002327460 | Steering valve |
Загрузка ...
|
|
| 28 | 002206210 | Passenger seat |
Загрузка ...
|
|
| 29 | 002203640 | Seat switch |
Загрузка ...
|
|
| 30 | 002207000 | Drop-arm switch with flashing |
Загрузка ...
|
|
| 32 | 002206270 | Steering valve adapter |
Загрузка ...
|
|
| 33 | 002206280 | Rubber sheet-steering valve |
Загрузка ...
|
|
| 34 | 270010350 | Seatbelt-optional |
Загрузка ...
|
