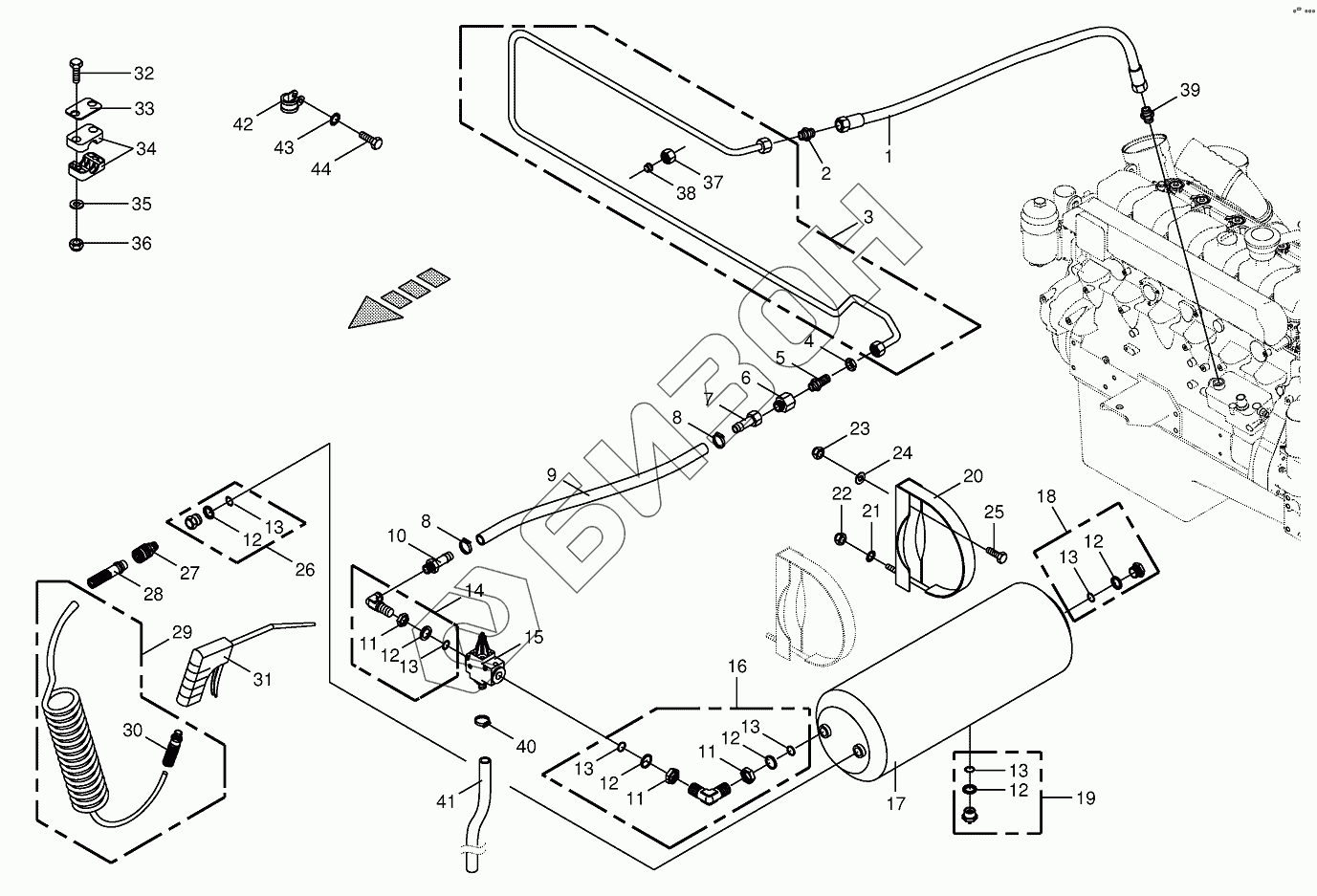

Графический каталог запасных частей к технике: KRONE BIG-X-1000. Air pressure-Blow-out gun
1
2
3
4
5
6
7
8
8
9
10
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009200990 | Hose |
Загрузка ...
|
|
| 2 | 009211700 | Connector |
Загрузка ...
|
|
| 3 | 200225350 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 4 | 009210951 | Hex nut-low form |
Загрузка ...
|
|
| 5 | 009212510 | Straight 2-way connector |
Загрузка ...
|
|
| 6 | 009211840 | Reducer fitting |
Загрузка ...
|
|
| 7 | 009453490 | Hose connector |
Загрузка ...
|
|
| 8 | 009450860 | Hose clamp |
Загрузка ...
|
|
| 9 | 009450850 | Hose-Id.-no.= 1m |
Загрузка ...
|
|
| 10 | 009455180 | Hose connector |
Загрузка ...
|
|
| 11 | 009210741 | Hex nut-low form |
Загрузка ...
|
|
| 12 | 009450880 | Thrust ring |
Загрузка ...
|
|
| 13 | 009450890 | O-ring |
Загрузка ...
|
|
| 14 | 009451071 | Angle-male connector |
Загрузка ...
|
|
| 15 | 009454311 | Pressure governor |
Загрузка ...
|
|
| 16 | 009454840 | Angle-male connector |
Загрузка ...
|
|
| 17 | 009450650 | Air pressure container |
Загрузка ...
|
|
| 18 | 009454880 | Hollow screw |
Загрузка ...
|
|
| 19 | 009450671 | Drain valve |
Загрузка ...
|
|
| 20 | 009450661 | Tension band |
Загрузка ...
|
|
| 21 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009087010 | Locknut |
Загрузка ...
|
|
| 23 | 009087580 | Locknut |
Загрузка ...
|
|
| 24 | 009104140 | Washer |
Загрузка ...
|
|
| 25 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009455460 | Reducing piece |
Загрузка ...
|
|
| 27 | 009402650 | Clutch w. external screw threa |
Загрузка ...
|
|
| 28 | 009402660 | Plugnipple with bend protectio |
Загрузка ...
|
|
| 29 | 009402151 | Spiral hose |
Загрузка ...
|
|
| 30 | 009403610 | Straight screw-in connection |
Загрузка ...
|
|
| 31 | 009402670 | Blow-out gun |
Загрузка ...
|
|
| 32 | 009014121 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009251450 | Cover plate |
Загрузка ...
|
|
| 34 | 009251021 | Tube clamp-2 halves |
Загрузка ...
|
|
| 35 | 009104111 | Washer |
Загрузка ...
|
|
| 36 | 009087041 | Locknut |
Загрузка ...
|
|
| 37 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 38 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 39 | 009197620 | Male connector |
Загрузка ...
|
|
| 40 | 009240490 | Tube clip |
Загрузка ...
|
|
| 41 | 009400890 | Hose-Id.-no.= 1m |
Загрузка ...
|
|
| 42 | 009240520 | Tube clip w. rubber |
Загрузка ...
|
|
| 43 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 009006120 | Hex head bolt |
Загрузка ...
|
