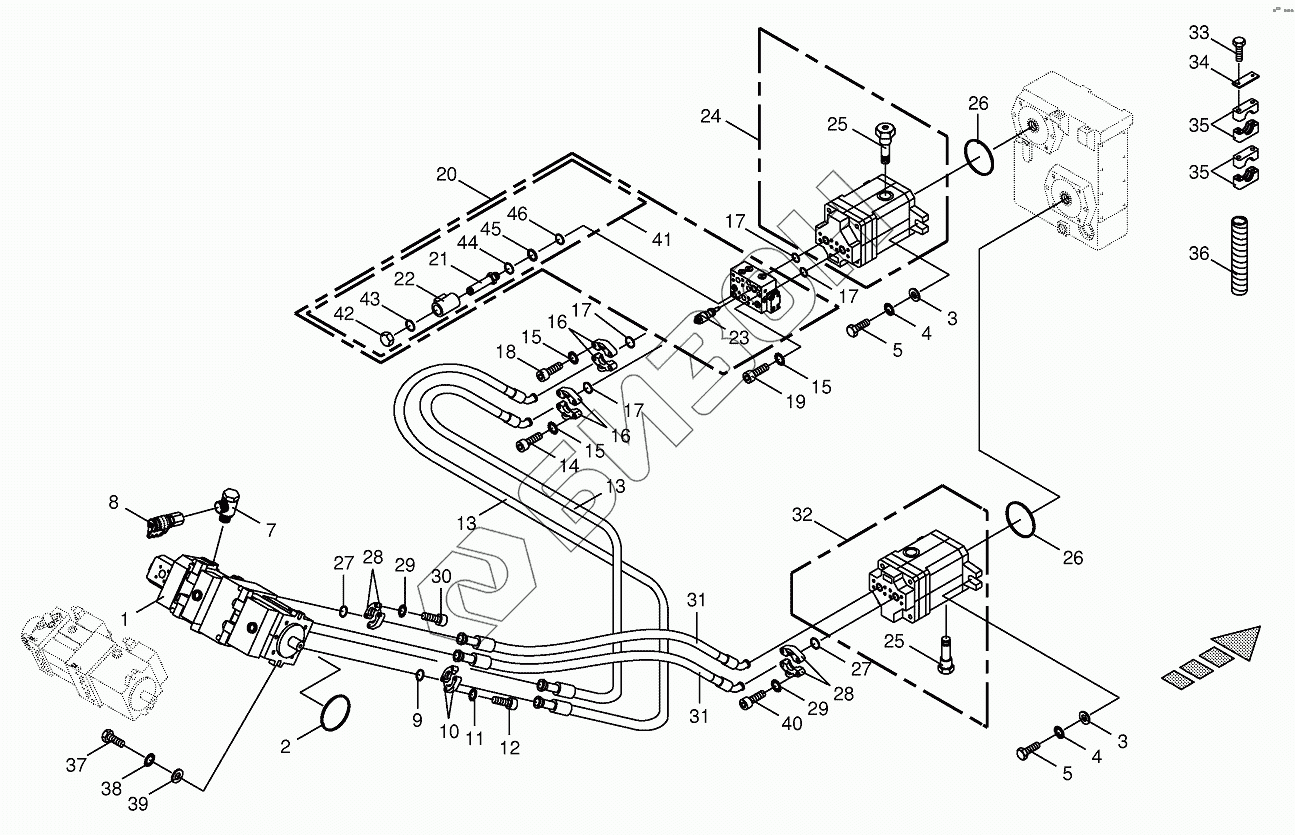

Графический каталог запасных частей к технике: KRONE BIG-X-1000. Hydraulics-front attachment/feed rollers
1
1
2
3
3
4
4
5
5
7
8
9
9
10
10
11
11
12
12
13
13
13
14
15
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
29
30
31
31
32
33
33
34
35
35
36
37
37
38
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270016920 | 270016920 | Sealing set |
Загрузка ...
|
|
| 900000250 | 900000250 | Coach bolt |
Загрузка ...
|
|
| 200220390 | 200220390 | Bushing |
Загрузка ...
|
|
| 270016930 | 270016930 | Sealing set |
Загрузка ...
|
|
| 270013060 | 270013060 | Sealing set |
Загрузка ...
|
|
| 1 | 009191890 | Variable displacement pump |
Загрузка ...
|
|
| 1 | 009191850 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 009556980 | O-ring |
Загрузка ...
|
|
| 3 | 009103031 | Washer |
Загрузка ...
|
|
| 4 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 7 | 900002870 | Hinged union |
Загрузка ...
|
|
| 8 | 900002880 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 9 | 009375580 | O-ring |
Загрузка ...
|
|
| 9 | 009376460 | O-ring |
Загрузка ...
|
|
| 10 | 009193731 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 10 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 11 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009031431 | Allen screw |
Загрузка ...
|
|
| 12 | 900002130 | Allen screw |
Загрузка ...
|
|
| 13 | 009201062 | High pressure hose line |
Загрузка ...
|
|
| 13 | 270011822 | High pressure hose line |
Загрузка ...
|
|
| 14 | 009031431 | Allen screw |
Загрузка ...
|
|
| 15 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 17 | 009375580 | O-ring |
Загрузка ...
|
|
| 18 | 009030330 | Allen screw |
Загрузка ...
|
|
| 19 | 009031491 | Allen screw |
Загрузка ...
|
|
| 20 | 009191720 | Fast-stop valve |
Загрузка ...
|
|
| 21 | 270006851 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 22 | 270006871 | Solenoid coil |
Загрузка ...
|
|
| 23 | 270006860 | Pressure valve |
Загрузка ...
|
|
| 24 | 009191870 | Fixed displacement motor |
Загрузка ...
|
|
| 25 | 270016900 | Speed sensor |
Загрузка ...
|
|
| 26 | 009375880 | O-ring |
Загрузка ...
|
|
| 27 | 009375570 | O-ring |
Загрузка ...
|
|
| 28 | 009208601 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 29 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009031111 | Allen screw |
Загрузка ...
|
|
| 31 | 270005611 | High pressure hose line |
Загрузка ...
|
|
| 32 | 009191860 | Fixed displacement motor |
Загрузка ...
|
|
| 33 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009014470 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009251251 | Cover plate |
Загрузка ...
|
|
| 35 | 009251531 | Tube clamp-2 halves |
Загрузка ...
|
|
| 36 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 37 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009003801 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 39 | 009103031 | Washer |
Загрузка ...
|
|
| 40 | 009031090 | Allen screw |
Загрузка ...
|
|
| 41 | 270006881 | 2/2-Directional-control valve-cpl. |
Загрузка ...
|
|
| 42 | 270018420 | Nut-with emergency hand operation |
Загрузка ...
|
|
| 43 | 900003050 | O-ring |
Загрузка ...
|
|
| 44 | 009375150 | O-ring |
Загрузка ...
|
|
| 45 | 270018440 | Thrust ring |
Загрузка ...
|
|
| 46 | 900001000 | O-ring |
Загрузка ...
|
