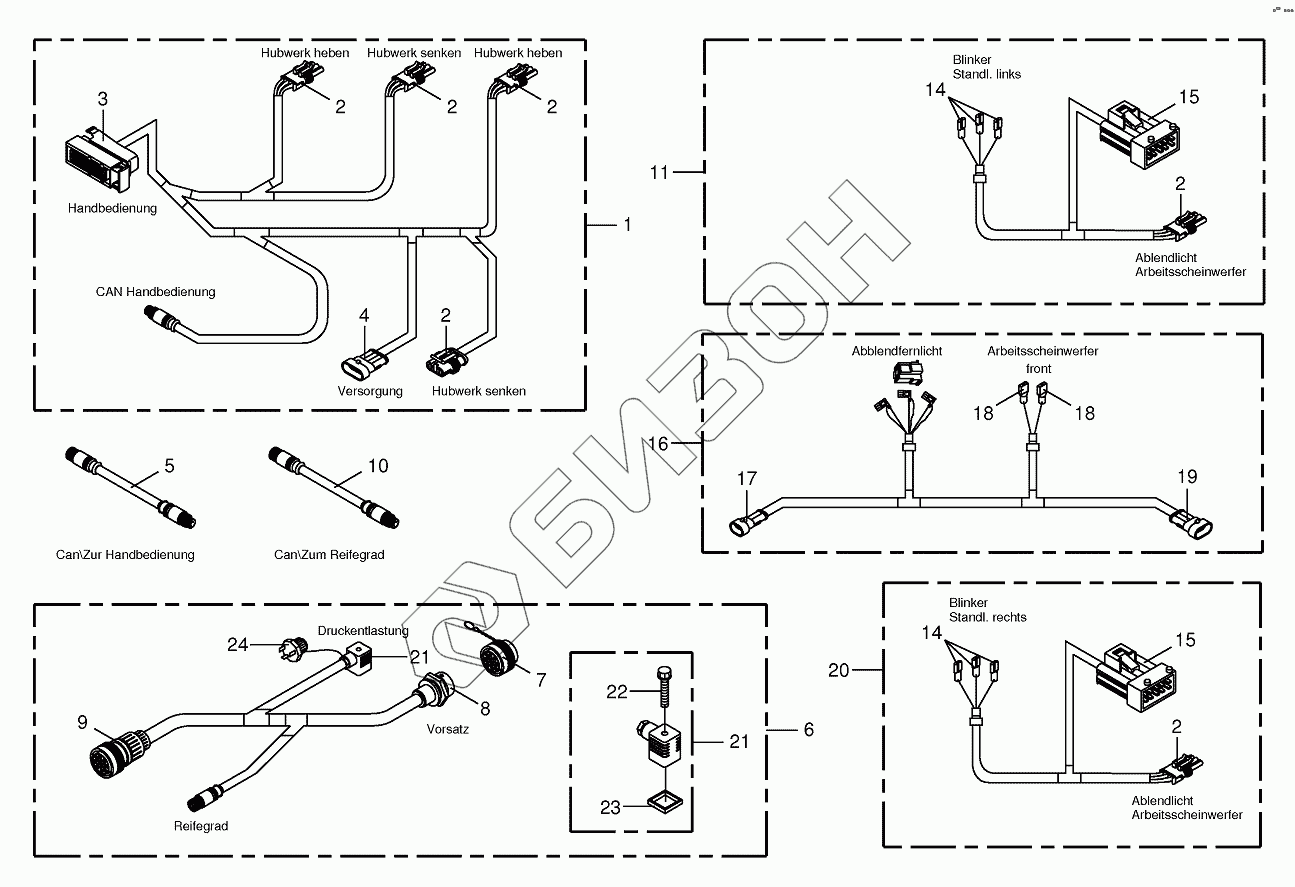

Графический каталог запасных частей к технике: KRONE BIG-X-1000. Several wiring looms 701805-750480
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
14
14
15
15
16
17
18
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003050381 | Wiring harness-hand operation |
Загрузка ...
|
|
| 2 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 3 | 003023620 | Plug-42-pole |
Загрузка ...
|
|
| 4 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 5 | 200800290 | Cable-hand operation |
Загрузка ...
|
|
| 6 | 003050252 | Cable-Front attachment |
Загрузка ...
|
|
| 7 | 003033470 | Blind-plug |
Загрузка ...
|
|
| 8 | 003024301 | Socket-31-pole |
Загрузка ...
|
|
| 9 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 10 | 200800320 | Cable-degree of ripeness |
Загрузка ...
|
|
| 11 | 200804950 | Wiring harness-left |
Загрузка ...
|
|
| 14 | 009246940 | Flat sleeve-red |
Загрузка ...
|
|
| 15 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 16 | 003031934 | Wiring harness-middle |
Загрузка ...
|
|
| 17 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 18 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 19 | 003023550 | Coupling socket-3-pole |
Загрузка ...
|
|
| 20 | 200804960 | Wiring harness-right |
Загрузка ...
|
|
| 21 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 22 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 23 | 003011860 | Gasket |
Загрузка ...
|
|
| 24 | 003020050 | Connector plug-2-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
