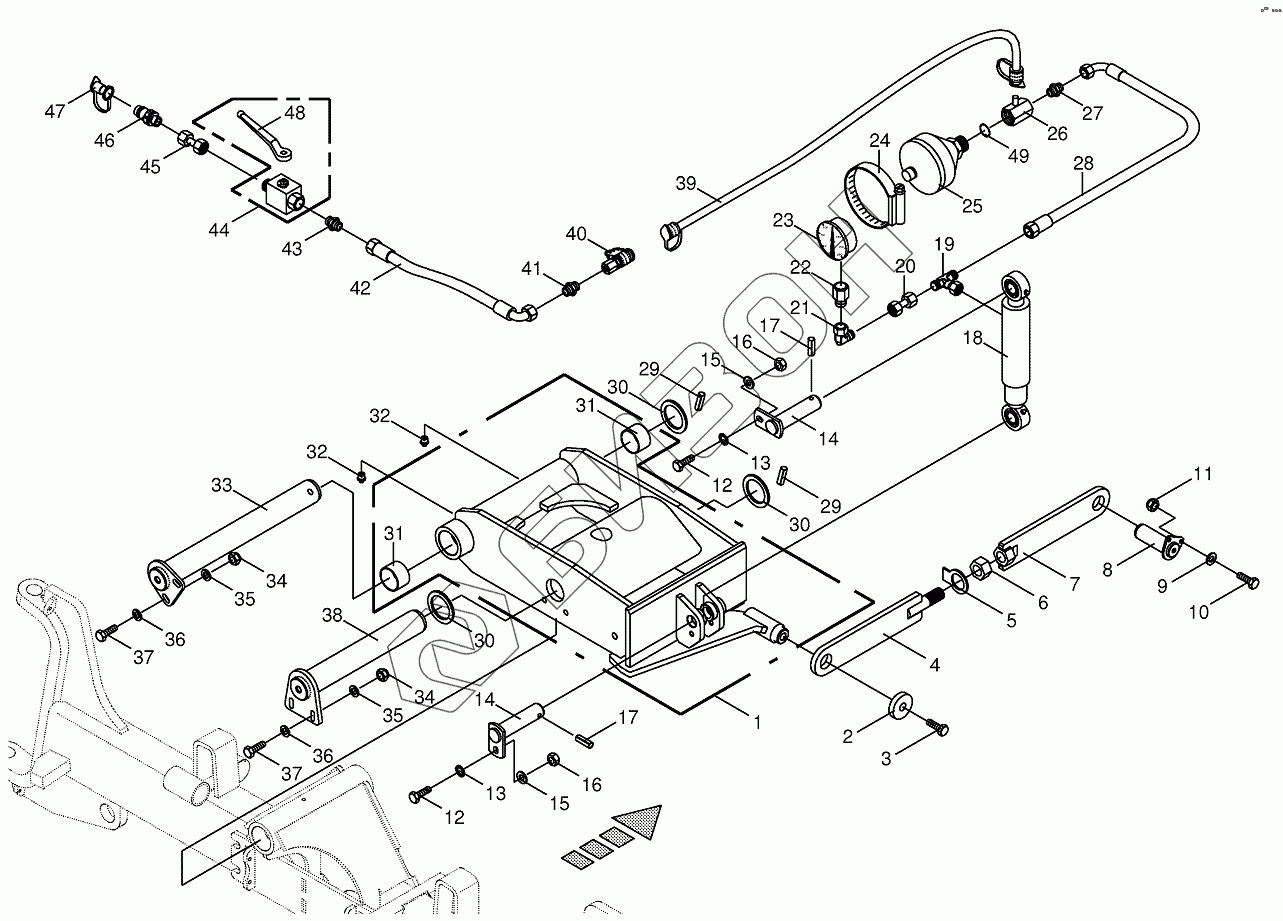

Графический каталог запасных частей к технике: KRONE BIG-X-1000. Steering axle rocker arm
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
30
31
31
32
32
33
34
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187830 | 009187830 | Sealing set |
Загрузка ...
|
|
| 1 | 002146050 | Steered axle rocker |
Загрузка ...
|
|
| 2 | 002218920 | Washer |
Загрузка ...
|
|
| 3 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 4 | 200222790 | Link rod piece |
Загрузка ...
|
|
| 5 | 009103460 | Washer |
Загрузка ...
|
|
| 6 | 009080391 | Hex nut |
Загрузка ...
|
|
| 7 | 002172200 | Link rod piece-Frame-sided |
Загрузка ...
|
|
| 8 | 002248042 | Poling bolt |
Загрузка ...
|
|
| 9 | 009104130 | Washer |
Загрузка ...
|
|
| 10 | 009002140 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009087060 | Locknut |
Загрузка ...
|
|
| 12 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002666200 | Pin |
Загрузка ...
|
|
| 15 | 009104140 | Washer |
Загрузка ...
|
|
| 16 | 009082120 | Hex nut |
Загрузка ...
|
|
| 17 | 009126721 | Roll pin |
Загрузка ...
|
|
| 18 | 002191020 | Hydraulic cylinder |
Загрузка ...
|
|
| 19 | 009210771 | T-connector |
Загрузка ...
|
|
| 20 | 002307430 | Double nipple |
Загрузка ...
|
|
| 21 | 009210671 | Angle lug |
Загрузка ...
|
|
| 22 | 009209190 | Connector |
Загрузка ...
|
|
| 23 | 009209140 | Pressure guage |
Загрузка ...
|
|
| 24 | 009251650 | Hose clamp |
Загрузка ...
|
|
| 25 | 009215590 | Hydraulic-reservoir |
Загрузка ...
|
|
| 26 | 009193620 | Damper |
Загрузка ...
|
|
| 27 | 009197851 | Male connector |
Загрузка ...
|
|
| 28 | 009209720 | High pressure hose line |
Загрузка ...
|
|
| 29 | 009127520 | Roll pin |
Загрузка ...
|
|
| 30 | 009110040 | Shim ring |
Загрузка ...
|
|
| 30 | 009110051 | Shim ring |
Загрузка ...
|
|
| 31 | 009353310 | Bearing bush |
Загрузка ...
|
|
| 32 | 009191050 | Grease niple |
Загрузка ...
|
|
| 33 | 002218393 | Retention bolt |
Загрузка ...
|
|
| 34 | 009087010 | Locknut |
Загрузка ...
|
|
| 35 | 009105061 | Washer |
Загрузка ...
|
|
| 36 | 009103200 | Washer |
Загрузка ...
|
|
| 37 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 38 | 002218773 | Retention bolt |
Загрузка ...
|
|
| 39 | 009196140 | Measuring hose |
Загрузка ...
|
|
| 40 | 270006620 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 41 | 009193020 | Connector |
Загрузка ...
|
|
| 42 | 009201010 | High pressure hose line |
Загрузка ...
|
|
| 43 | 900000480 | Male connector |
Загрузка ...
|
|
| 44 | 009196030 | Ball cock |
Загрузка ...
|
|
| 45 | 002307430 | Double nipple |
Загрузка ...
|
|
| 46 | 009193220 | Connector plug |
Загрузка ...
|
|
| 47 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 48 | 009211230 | Hand lever |
Загрузка ...
|
|
| 49 | 900003700 | O-ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
