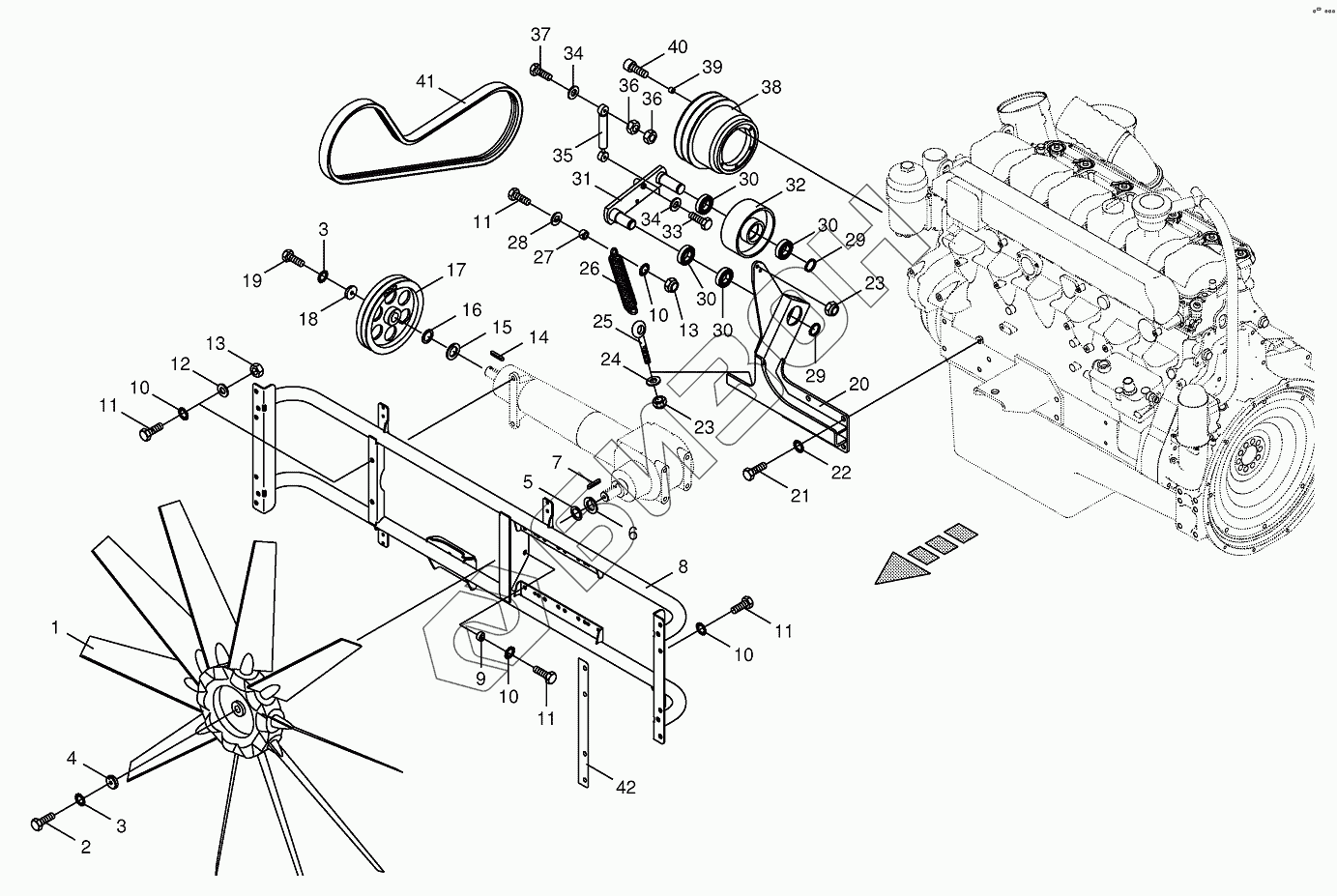

Графический каталог запасных частей к технике: KRONE BIG-X-1000. Ventilator wheel/Drive
1
2
3
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
11
11
11
12
13
13
14
15
16
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
30
30
31
32
33
34
34
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200210320 | Ventilator |
Загрузка ...
|
|
| 2 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 200219460 | End plate |
Загрузка ...
|
|
| 5 | 009111361 | Shim ring |
Загрузка ...
|
|
| 6 | 200219450 | Spacing washer |
Загрузка ...
|
|
| 7 | 009151220 | Fit-in key |
Загрузка ...
|
|
| 8 | 002136070 | Gearbox support |
Загрузка ...
|
|
| 9 | 002282511 | Spacer bushing |
Загрузка ...
|
|
| 10 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009003041 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009103200 | Washer |
Загрузка ...
|
|
| 13 | 009087010 | Locknut |
Загрузка ...
|
|
| 14 | 009150781 | Fit-in key |
Загрузка ...
|
|
| 15 | 002256770 | Spacer ring |
Загрузка ...
|
|
| 16 | 009108630 | Shim ring |
Загрузка ...
|
|
| 16 | 009108641 | Shim ring |
Загрузка ...
|
|
| 16 | 009108651 | Shim ring |
Загрузка ...
|
|
| 17 | 002254401 | V-belt pulley |
Загрузка ...
|
|
| 18 | 002238931 | Washer |
Загрузка ...
|
|
| 19 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 20 | 200222960 | Bracket |
Загрузка ...
|
|
| 21 | 900000290 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009087060 | Locknut |
Загрузка ...
|
|
| 24 | 009106030 | Washer |
Загрузка ...
|
|
| 25 | 009183100 | Eye screw |
Загрузка ...
|
|
| 26 | 002818061 | Tension spring |
Загрузка ...
|
|
| 27 | 002276802 | Bushing |
Загрузка ...
|
|
| 28 | 009106090 | Washer |
Загрузка ...
|
|
| 29 | 009115360 | Circlip |
Загрузка ...
|
|
| 30 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 31 | 200222910 | Rocker |
Загрузка ...
|
|
| 32 | 002299422 | Jockey pulley |
Загрузка ...
|
|
| 33 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009104130 | Washer |
Загрузка ...
|
|
| 35 | 002307640 | Damper |
Загрузка ...
|
|
| 36 | 009082100 | Hex nut |
Загрузка ...
|
|
| 37 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 38 | 002131581 | V-belt pulley |
Загрузка ...
|
|
| 39 | 002211671 | Bushing |
Загрузка ...
|
|
| 40 | 009033401 | Allen screw |
Загрузка ...
|
|
| 41 | 200225361 | Power band |
Загрузка ...
|
|
| 42 | 200239800 | Filler plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
