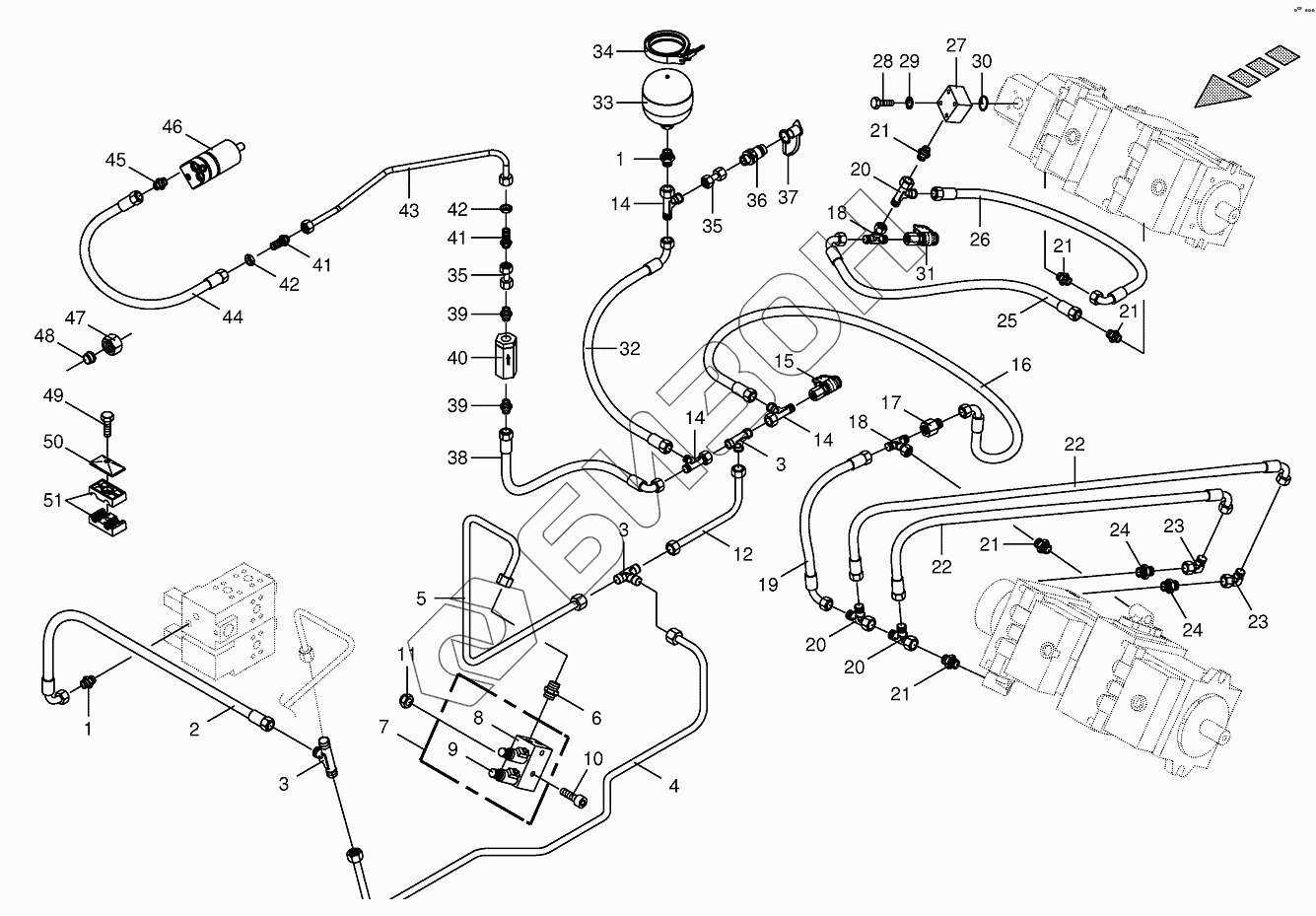

Графический каталог запасных частей к технике: KRONE BIG-X-1100. Charge pressure lines-back
1
1
2
3
3
3
4
5
6
7
8
9
10
11
12
14
14
14
15
16
17
18
18
19
20
20
20
21
21
21
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 1 | 009209011 | Male connector |
Загрузка ...
|
|
| 2 | 270038530 | High pressure hose line |
Загрузка ...
|
|
| 3 | 009210711 | T connector |
Загрузка ...
|
|
| 4 | 200245940 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 5 | 200245930 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 6 | 009210602 | Male connector |
Загрузка ...
|
|
| 7 | 009191261 | Valve block |
Загрузка ...
|
|
| 8 | 009190280 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 9 | 009191411 | Pressure regulator-cpl. |
Загрузка ...
|
|
| 10 | 009031142 | Allen screw |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 200245920 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 15 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 16 | 009200611 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009209020 | Reducer fitting |
Загрузка ...
|
|
| 18 | 900000320 | T connector |
Загрузка ...
|
|
| 19 | 270003310 | High pressure hose line |
Загрузка ...
|
|
| 20 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 21 | 009211741 | Male connector |
Загрузка ...
|
|
| 22 | 009201150 | High pressure hose line |
Загрузка ...
|
|
| 23 | 009211730 | Angle lug |
Загрузка ...
|
|
| 24 | 009197620 | Male connector |
Загрузка ...
|
|
| 25 | 009200960 | High pressure hose line |
Загрузка ...
|
|
| 26 | 009209812 | High pressure hose line |
Загрузка ...
|
|
| 27 | 002286601 | Connecting flange |
Загрузка ...
|
|
| 28 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009375050 | O-ring |
Загрузка ...
|
|
| 31 | 009196960 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 32 | 009200930 | High pressure hose line |
Загрузка ...
|
|
| 33 | 009196070 | Pressure accumulator |
Загрузка ...
|
|
| 34 | 009240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 35 | 002307430 | Double nipple |
Загрузка ...
|
|
| 36 | 009211450 | Connector plug |
Загрузка ...
|
|
| 37 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 38 | 009209890 | High pressure hose line |
Загрузка ...
|
|
| 39 | 009196300 | Male connector |
Загрузка ...
|
|
| 40 | 270056880 | Flow control valve |
Загрузка ...
|
|
| 41 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 42 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 43 | 200253480 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 44 | 009210161 | High pressure hose line |
Загрузка ...
|
|
| 45 | 009199181 | Male connector |
Загрузка ...
|
|
| 46 | 009211950 | Hydraulic motor |
Загрузка ...
|
|
| 47 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 48 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 49 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 50 | 009251340 | Cover plate |
Загрузка ...
|
|
| 51 | 009251580 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
