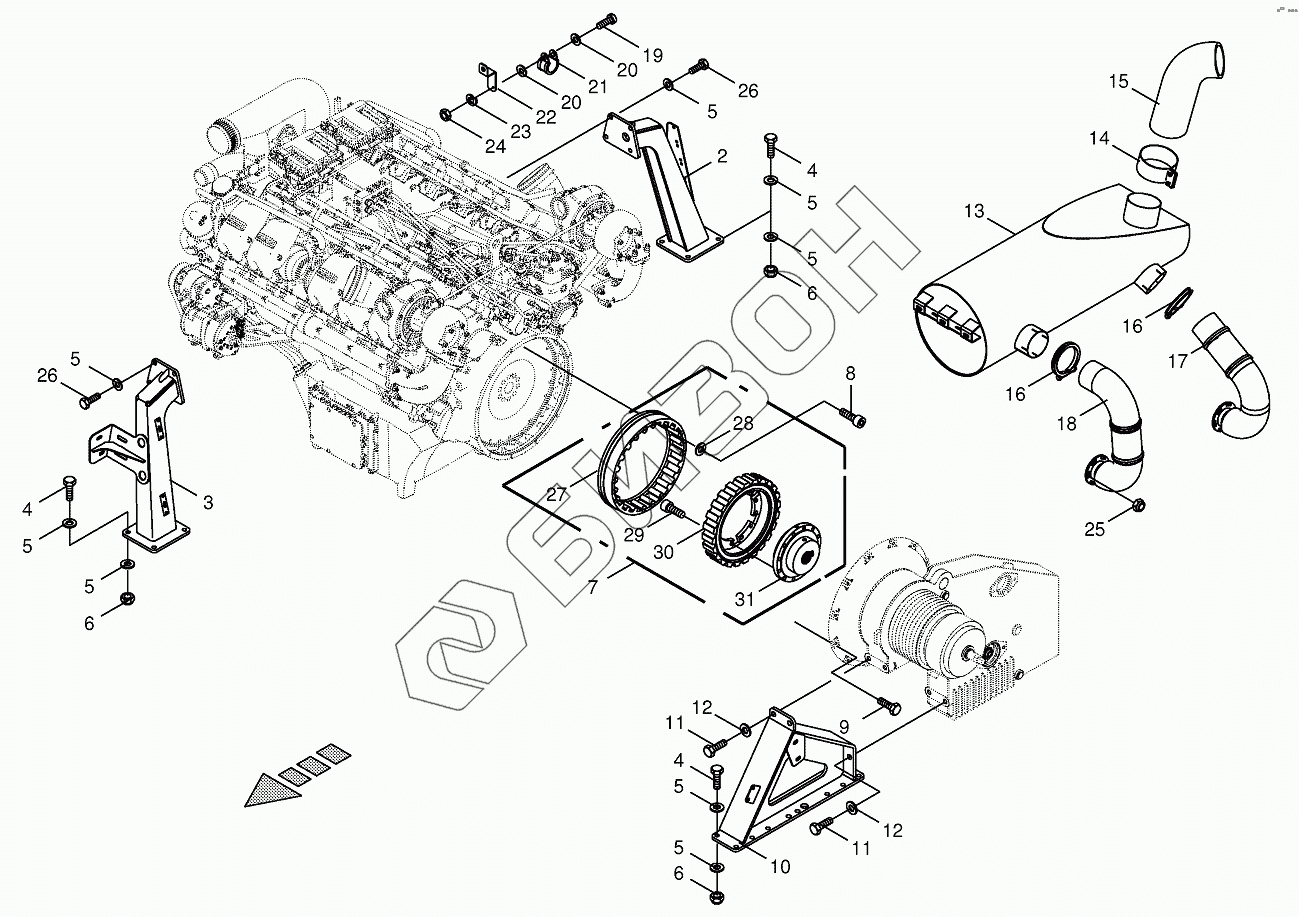

Графический каталог запасных частей к технике: KRONE BIG-X-1100. Clutch/Silencer
2
3
4
4
4
5
5
5
5
5
5
5
5
6
6
6
7
8
9
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 200252870 | Engine support-back |
Загрузка ...
|
|
| 3 | 200252860 | Engine support-front |
Загрузка ...
|
|
| 4 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009103620 | Washer |
Загрузка ...
|
|
| 6 | 009082200 | Hex nut |
Загрузка ...
|
|
| 7 | 270041550 | Clutch |
Загрузка ...
|
|
| 8 | 900012040 | Allen screw |
Загрузка ...
|
|
| 9 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 10 | 002246706 | Engine support-left front |
Загрузка ...
|
|
| 11 | 009006880 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009103300 | Washer |
Загрузка ...
|
|
| 13 | 270057810 | Silencer |
Загрузка ...
|
|
| 14 | 009401310 | Sealing strip |
Загрузка ...
|
|
| 15 | 270007350 | Exhaust pipe |
Загрузка ...
|
|
| 16 | 009240420 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 17 | 270060080 | Flue gas pipe-back |
Загрузка ...
|
|
| 18 | 270060070 | Flue gas pipe-front |
Загрузка ...
|
|
| 19 | 009037450 | Allen screw |
Загрузка ...
|
|
| 20 | 009105001 | Washer |
Загрузка ...
|
|
| 21 | 009240141 | Tube clip w. rubber |
Загрузка ...
|
|
| 22 | 200808060 | Holding plate |
Загрузка ...
|
|
| 23 | 009100310 | Spring washer |
Загрузка ...
|
|
| 24 | 009082071 | Hex nut |
Загрузка ...
|
|
| 25 | 009080441 | Hex nut |
Загрузка ...
|
|
| 26 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 27 | 270073240 | Coupling flange |
Загрузка ...
|
|
| 28 | 900016830 | Supporting disc |
Загрузка ...
|
|
| 29 | 009032103 | Allen screw |
Загрузка ...
|
|
| 30 | 270073190 | Rubber element |
Загрузка ...
|
|
| 31 | 270073230 | Hub |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
