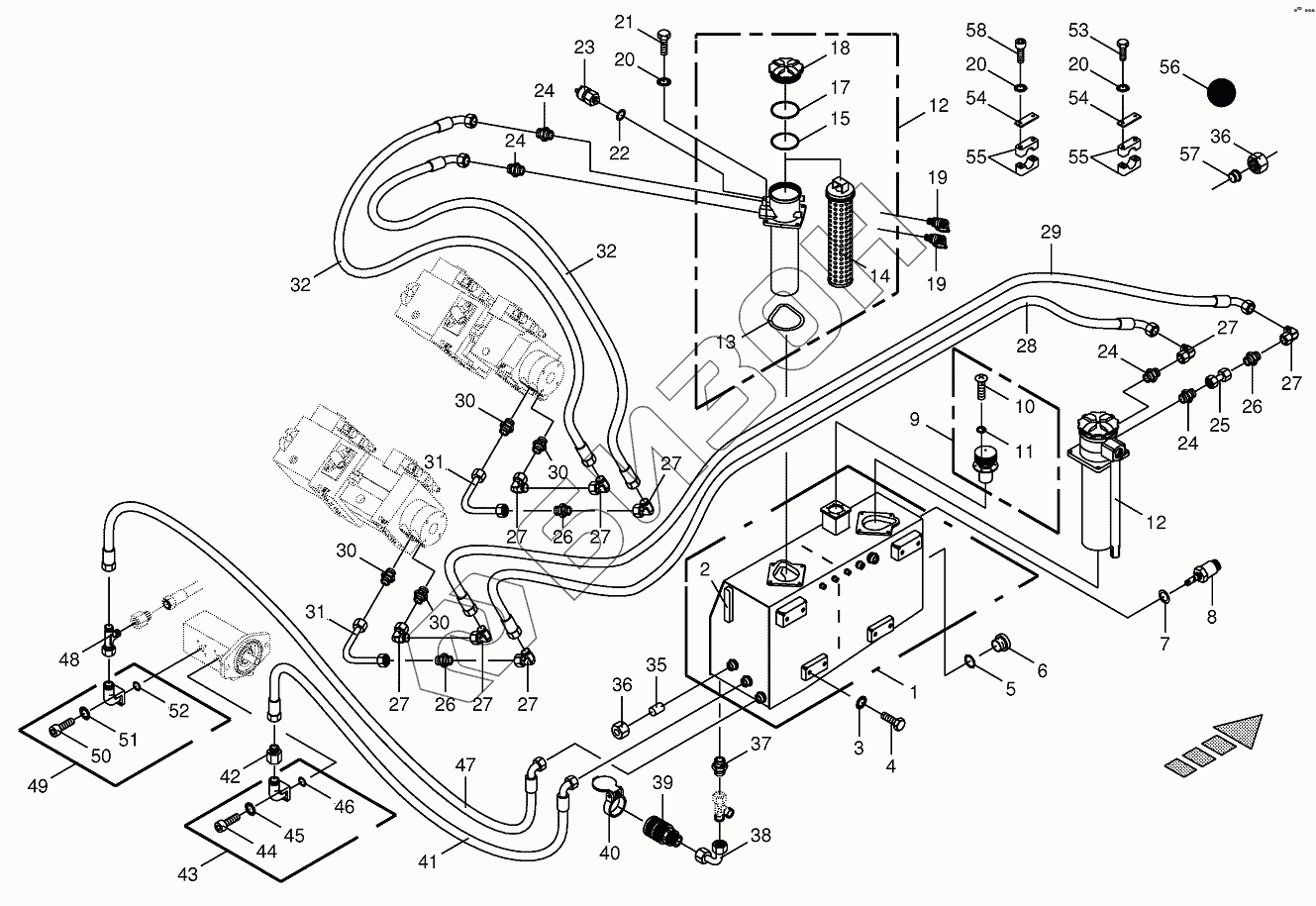

Графический каталог запасных частей к технике: KRONE BIG-X-1100. Hydraulic tank/suction lines
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
17
18
19
19
20
20
20
21
22
23
24
24
24
24
25
26
26
26
27
27
27
27
27
27
27
27
28
29
30
30
30
30
31
31
32
32
35
36
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
50
51
52
53
54
54
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002136131 | Oil reservoir |
Загрузка ...
|
|
| 2 | 009400291 | Oil level indicator |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 5 | 900005770 | Gasket ring |
Загрузка ...
|
|
| 6 | 900005760 | Screw plug |
Загрузка ...
|
|
| 7 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 8 | 003025100 | Levelling switch |
Загрузка ...
|
|
| 9 | 002191690 | Filler neck |
Загрузка ...
|
|
| 10 | 009370000 | O-ring |
Загрузка ...
|
|
| 11 | 009047690 | Fillister head screw |
Загрузка ...
|
|
| 12 | 002297073 | Return-suction filter |
Загрузка ...
|
|
| 13 | 009375671 | O-ring |
Загрузка ...
|
|
| 14 | 002297671 | Replacement filter element |
Загрузка ...
|
|
| 15 | 009375661 | O-ring |
Загрузка ...
|
|
| 17 | 009375641 | O-ring |
Загрузка ...
|
|
| 18 | 009385920 | Cover |
Загрузка ...
|
|
| 19 | 009193600 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 20 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009377161 | Gasket ring |
Загрузка ...
|
|
| 23 | 002297100 | Pressure switch |
Загрузка ...
|
|
| 24 | 009196571 | Male connector |
Загрузка ...
|
|
| 25 | 200253380 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 009199210 | Connector |
Загрузка ...
|
|
| 27 | 009208220 | Angle lug |
Загрузка ...
|
|
| 28 | 270045240 | High pressure hose line |
Загрузка ...
|
|
| 29 | 270045250 | High pressure hose line |
Загрузка ...
|
|
| 30 | 009193690 | Male connector |
Загрузка ...
|
|
| 31 | 200253390 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 270017250 | High pressure hose line |
Загрузка ...
|
|
| 33 | 200244660 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 34 | 200244650 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 35 | 009193010 | Locking cone w. O-ring |
Загрузка ...
|
|
| 36 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 37 | 009210622 | Male connector |
Загрузка ...
|
|
| 38 | 270003740 | Elbow |
Загрузка ...
|
|
| 39 | 009211312 | Sleeve |
Загрузка ...
|
|
| 40 | 009199940 | Cover-red |
Загрузка ...
|
|
| 41 | 009200890 | High pressure hose line |
Загрузка ...
|
|
| 42 | 009196600 | Reducer fitting |
Загрузка ...
|
|
| 43 | 009197580 | Flange connection |
Загрузка ...
|
|
| 44 | 009030771 | Allen screw |
Загрузка ...
|
|
| 44 | 009016700 | Allen screw |
Загрузка ...
|
|
| 45 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 46 | 270009880 | O-ring |
Загрузка ...
|
|
| 47 | 270040840 | High pressure hose line |
Загрузка ...
|
|
| 48 | 009208270 | Adjustable L connection |
Загрузка ...
|
|
| 49 | 009197570 | Flange connection |
Загрузка ...
|
|
| 50 | 009030451 | Allen screw |
Загрузка ...
|
|
| 50 | 009030512 | Allen screw |
Загрузка ...
|
|
| 51 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 52 | 009376280 | O-ring |
Загрузка ...
|
|
| 53 | 009014460 | Hex head bolt |
Загрузка ...
|
|
| 54 | 009251251 | Cover plate |
Загрузка ...
|
|
| 55 | 270039040 | Tube clamp-2 halves |
Загрузка ...
|
|
| 56 | 009260291 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 57 | 009197490 | Cutting ring |
Загрузка ...
|
|
| 58 | 009031142 | Allen screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
