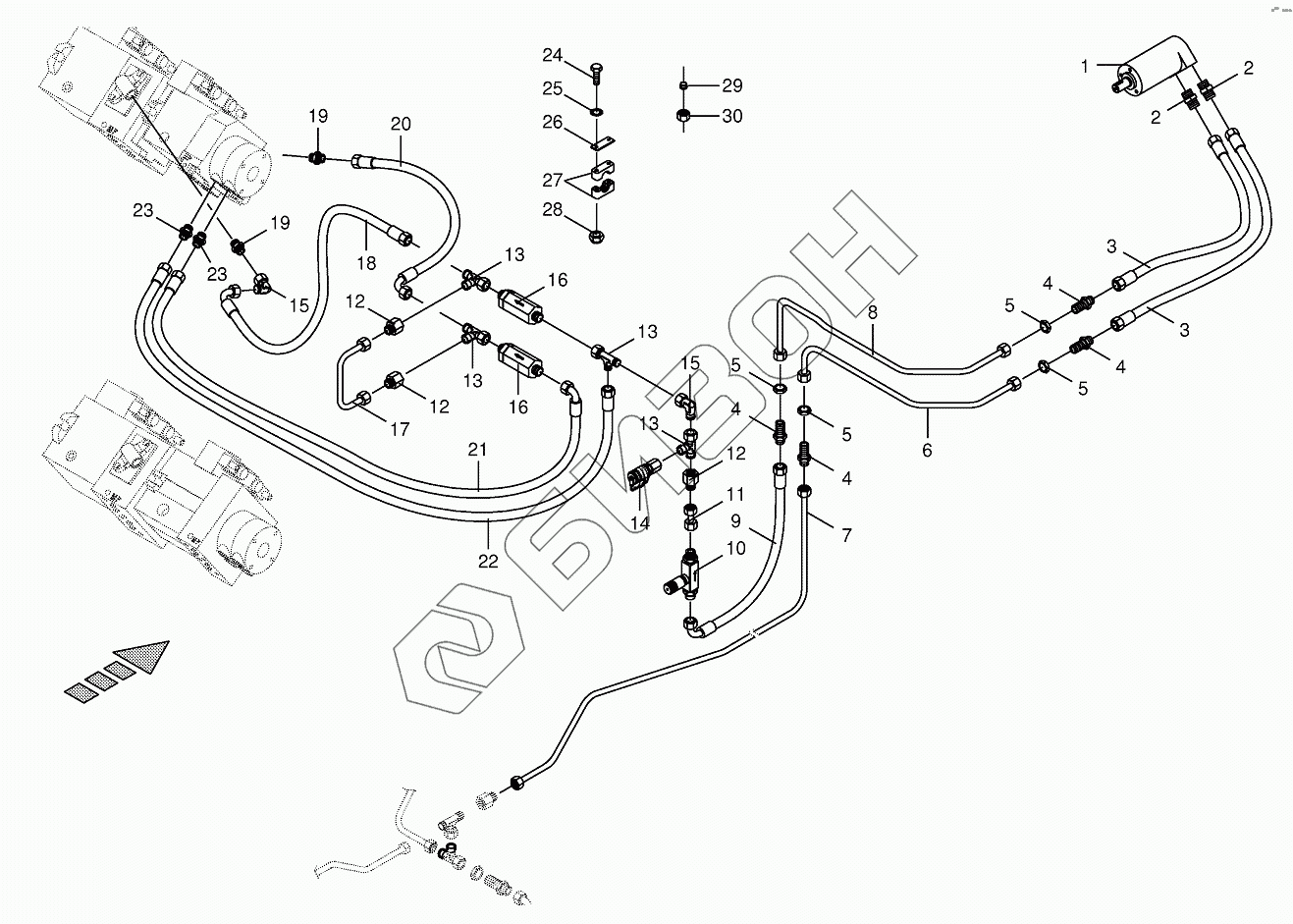

Графический каталог запасных частей к технике: KRONE BIG-X-1100. Hydraulics-sieve drive
1
2
2
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
12
12
13
13
13
13
14
15
15
16
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009211950 | Hydraulic motor |
Загрузка ...
|
|
| 2 | 009199181 | Male connector |
Загрузка ...
|
|
| 3 | 009210161 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 5 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 6 | 200253480 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 7 | 200253490 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 200253470 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 9 | 009200320 | High pressure hose line |
Загрузка ...
|
|
| 10 | 002296100 | One-way restrictor |
Загрузка ...
|
|
| 11 | 002307430 | Double nipple |
Загрузка ...
|
|
| 12 | 009209020 | Reducer fitting |
Загрузка ...
|
|
| 13 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 14 | 009196960 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 15 | 009211730 | Angle lug |
Загрузка ...
|
|
| 16 | 009191700 | High pressure filter |
Загрузка ...
|
|
| 17 | 200253460 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 18 | 270024480 | High pressure hose line |
Загрузка ...
|
|
| 19 | 009211741 | Male connector |
Загрузка ...
|
|
| 20 | 270024470 | High pressure hose line |
Загрузка ...
|
|
| 21 | 270011581 | High pressure hose line |
Загрузка ...
|
|
| 22 | 270038480 | High pressure hose line |
Загрузка ...
|
|
| 23 | 009197620 | Male connector |
Загрузка ...
|
|
| 24 | 009014610 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009251211 | Cover plate |
Загрузка ...
|
|
| 27 | 009251640 | Tube clamp-2 halves |
Загрузка ...
|
|
| 28 | 009087010 | Locknut |
Загрузка ...
|
|
| 29 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 30 | 009212060 | Nozzle disc cap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
