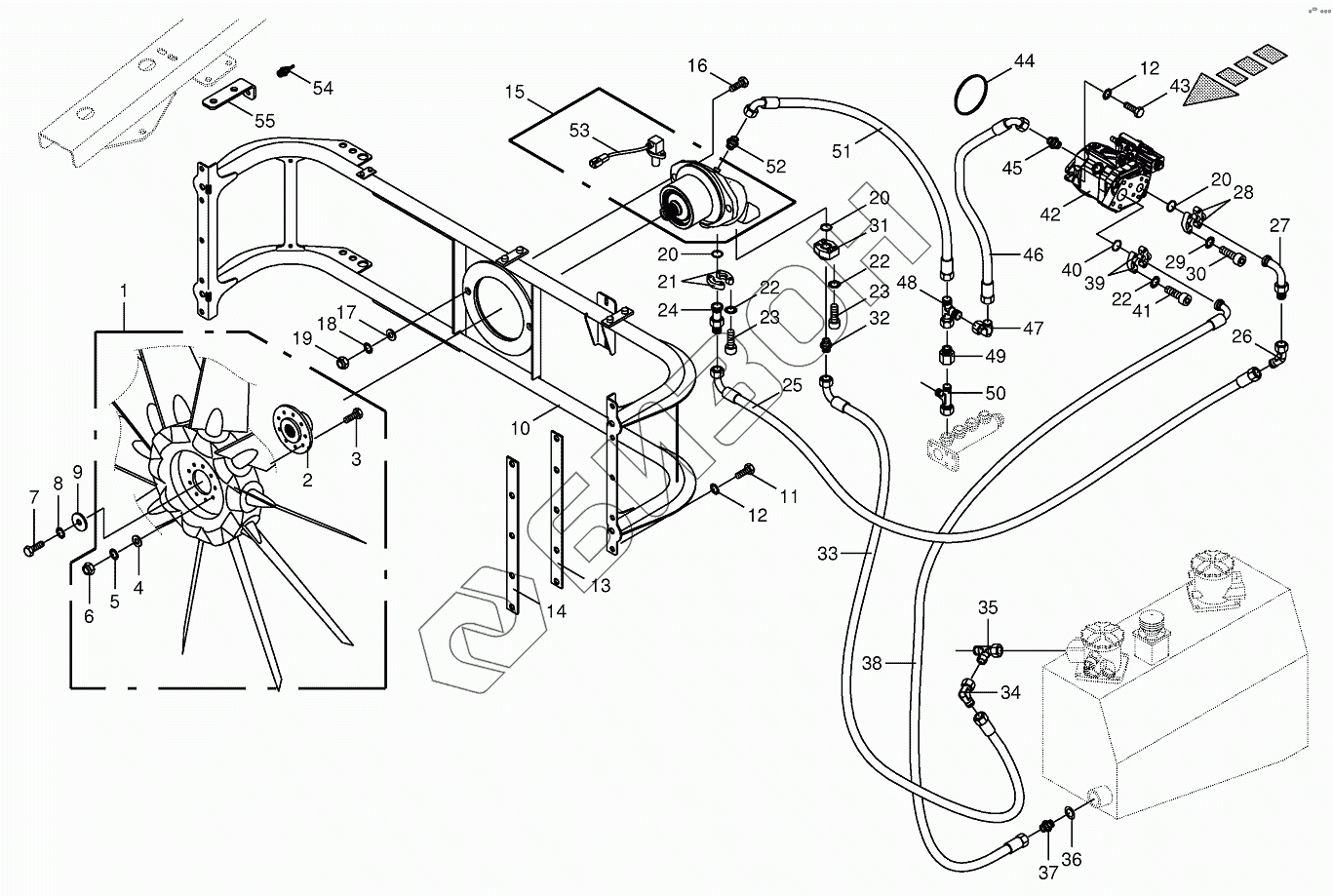

Графический каталог запасных частей к технике: KRONE BIG-X-1100. Ventilator wheel/Drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
20
20
21
22
22
22
23
23
24
25
26
28
29
30
32
33
34
35
36
38
39
40
41
42
43
45
46
47
48
49
50
51
52
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 270045350 Ventilator wheel
Загрузка ...
2 200252530 Adapter flange
Загрузка ...
3 009006170 Hex head bolt
Загрузка ...
4 009104130 Washer
Загрузка ...
5 009099081 Detent edged washer
Загрузка ...
6 009087060 Locknut
Загрузка ...
7 009011321 Hex head bolt
Загрузка ...
8 009099041 Detent edged washer
Загрузка ...
9 200252640 Washer
Загрузка ...
10 200252090 Ventilator frame
Загрузка ...
11 009006550 Hex head bolt
Загрузка ...
12 009099101 Detent edged washer
Загрузка ...
13 200216120 Spacer plate
Загрузка ...
13 200253210 Spacer plate
Загрузка ...
14 002142180 Enclosure
Загрузка ...
15 270041140 Hydraulic motor
Загрузка ...
16 009003821 Hex head bolt
Загрузка ...
17 009105122 Washer
Загрузка ...
18 009099131 Detent edged washer
Загрузка ...
19 009087210 Locknut
Загрузка ...
20 270039240 Flange gasket
Загрузка ...
21 009208611 SAE-flange section-2 halves
Загрузка ...
22 009099110 Detent edged washer
Загрузка ...
23 900004730 Allen screw
Загрузка ...
24 009199020 SAE extern.screw thread flange
Загрузка ...
25 270038950 High pressure hose line
Загрузка ...
26 270039030 Angle lug-45°
Загрузка ...
28 009208571 SAE-flange section-2 halves
Загрузка ...
29 009099070 Detent edged washer
Загрузка ...
30 009031082 Allen screw
Загрузка ...
32 009208201 Male connector
Загрузка ...
33 270040100 High pressure hose line
Загрузка ...
34 009208230 Lug
Загрузка ...
35 009208280 Adjustable L connection
Загрузка ...
36 900005770 Gasket ring
Загрузка ...
38 270045750 High pressure hose line
Загрузка ...
39 270045680 SAE-flange section-2 halves
Загрузка ...
40 900005820 O-ring
Загрузка ...
41 009031391 Allen screw
Загрузка ...
42 270041120 Pump
Загрузка ...
43 009006580 Hex head bolt
Загрузка ...
45 009209011 Male connector
Загрузка ...
46 009212570 High pressure hose line
Загрузка ...
47 009210671 Angle lug
Загрузка ...
48 009210791 Adjustable L connection
Загрузка ...
49 270041980 Reducer fitting
Загрузка ...
50 900000820 Adjustable L connection
Загрузка ...
51 270007420 High pressure hose line
Загрузка ...
52 009208951 Male connector
Загрузка ...
53 200810420 Speed sensor
Загрузка ...
54 200810410 Temperature sensor
Загрузка ...
55 200256550 Sensor support
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
