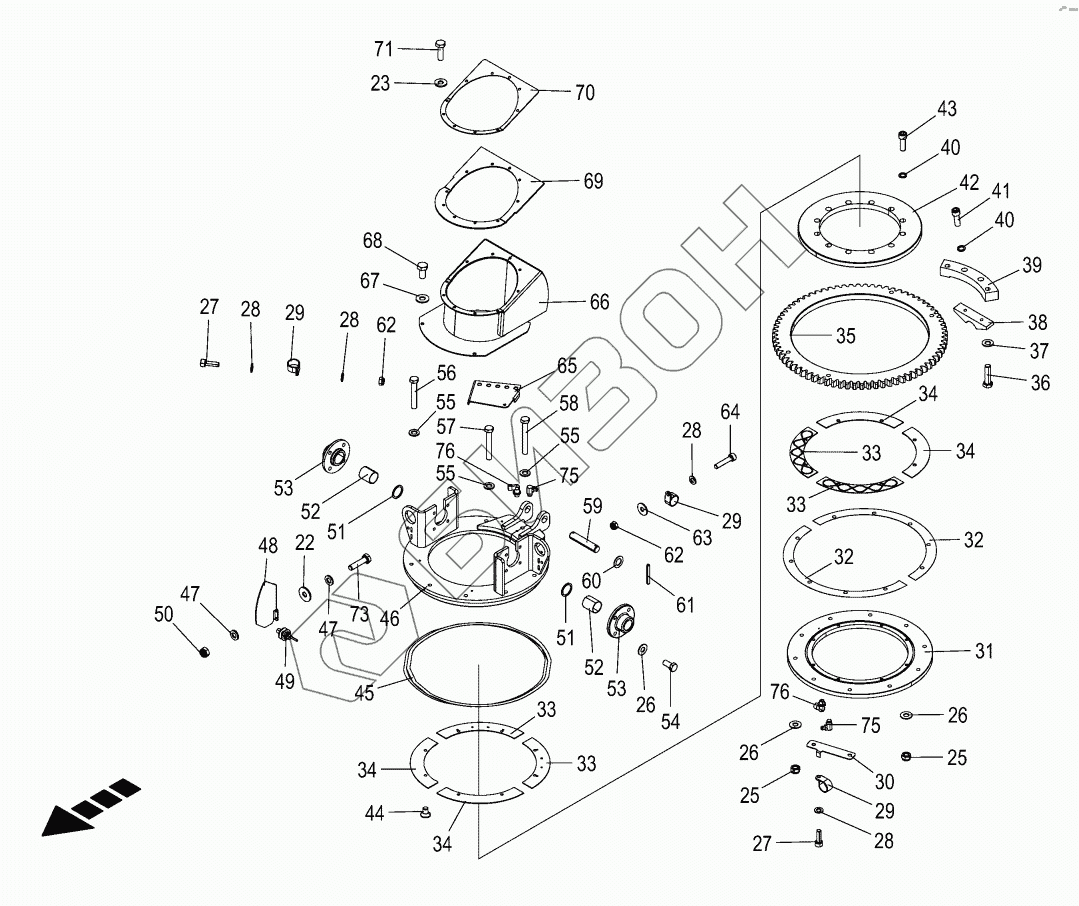

Графический каталог запасных частей к технике: KRONE BIG-X-480. Channel union - top
22
23
25
25
26
26
26
27
27
28
28
28
28
29
29
29
30
31
32
32
33
33
33
33
34
34
34
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
47
48
49
50
51
51
52
52
53
53
54
55
55
55
56
57
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
73
75
75
76
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 22 | 009103511 | Washer |
Загрузка ...
|
|
| 23 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009087010 | Locknut |
Загрузка ...
|
|
| 26 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009030140 | Allen screw |
Загрузка ...
|
|
| 28 | 009105001 | Washer |
Загрузка ...
|
|
| 29 | 009240090 | Tube clip w. rubber |
Загрузка ...
|
|
| 30 | 200296283 | Angle |
Загрузка ...
|
|
| 31 | 200296333 | Clamping piece |
Загрузка ...
|
|
| 32 | 200296141 | Compensation disc |
Загрузка ...
|
|
| 33 | 202285361 | Thrust washer top |
Загрузка ...
|
|
| 34 | 202285440 | Spacing washer |
Загрузка ...
|
|
| 35 | 200296233 | Spur ring |
Загрузка ...
|
|
| 36 | 009014820 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 38 | 202210750 | Running track |
Загрузка ...
|
|
| 39 | 200296242 | Latch bearing |
Загрузка ...
|
|
| 40 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 41 | 009031371 | Allen screw |
Загрузка ...
|
|
| 42 | 202252412 | Washer |
Загрузка ...
|
|
| 43 | 009030591 | Allen screw |
Загрузка ...
|
|
| 44 | 009040390 | Countersunkscrew |
Загрузка ...
|
|
| 45 | 202259880 | Compensation disc spur ring |
Загрузка ...
|
|
| 45 | 204225020 | Compensation disc spur ring |
Загрузка ...
|
|
| 46 | 200296135 | Bearing ring |
Загрузка ...
|
|
| 47 | 009104111 | Washer |
Загрузка ...
|
|
| 48 | 202212924 | Sensor support |
Загрузка ...
|
|
| 49 | 003024092 | Namur sensor Namur M12 |
Загрузка ...
|
|
| 50 | 009087041 | Locknut |
Загрузка ...
|
|
| 51 | 009108850 | Shim ring |
Загрузка ...
|
|
| 52 | 009349350 | Bearing bush |
Загрузка ...
|
|
| 53 | 001546860 | Bearing flange |
Загрузка ...
|
|
| 54 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009105061 | Washer |
Загрузка ...
|
|
| 56 | 900004800 | Hex head bolt |
Загрузка ...
|
|
| 57 | 009002272 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009003620 | Hex head bolt |
Загрузка ...
|
|
| 59 | 202218781 | Bolt |
Загрузка ...
|
|
| 60 | 009106531 | Washer |
Загрузка ...
|
|
| 61 | 009126162 | Roll pin |
Загрузка ...
|
|
| 62 | 009087020 | Locknut |
Загрузка ...
|
|
| 63 | 009103650 | Washer |
Загрузка ...
|
|
| 64 | 900015950 | Allen screw |
Загрузка ...
|
|
| 65 | 200296165 | Hose support |
Загрузка ...
|
|
| 66 | 202223444 | Seal bearing ring welded |
Загрузка ...
|
|
| 67 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 68 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 69 | 202267622 | Sealing rubber |
Загрузка ...
|
|
| 70 | 202267600 | Cover plate |
Загрузка ...
|
|
| 71 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 73 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 75 | 009191070 | Grease niple |
Загрузка ...
|
|
| 76 | 009209211 | Elbow union |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
