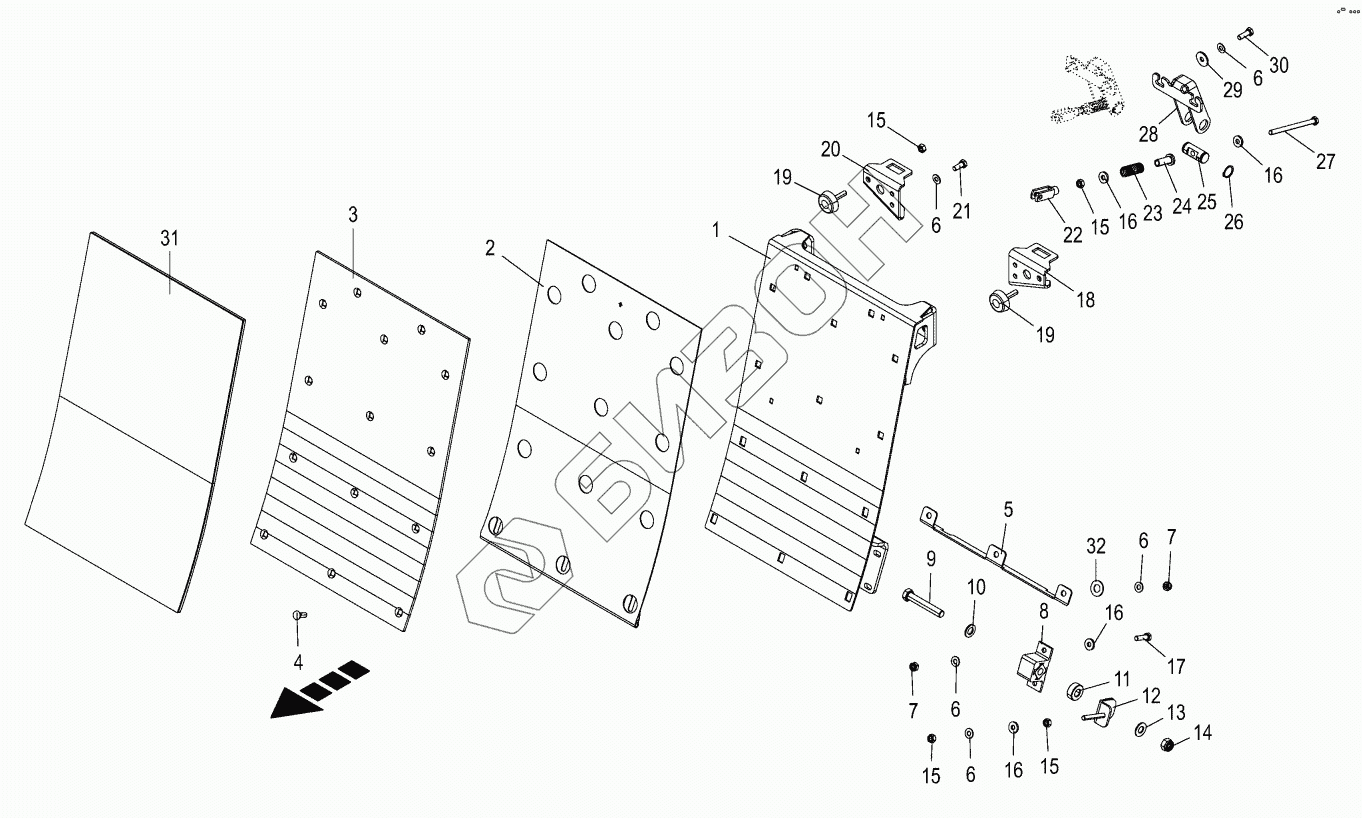

Графический каталог запасных частей к технике: KRONE BIG-X-480. Rear panel
1
2
3
4
5
6
6
6
6
6
7
7
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202250733 | Rear wall |
Загрузка ...
|
|
| 2 | 202250824 | Rubber plate |
Загрузка ...
|
|
| 3 | 202250813 | abrasion plate |
Загрузка ...
|
|
| 4 | 900024120 | Countersunk screw square |
Загрузка ...
|
|
| 5 | 202283913 | Strip |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087580 | Locknut |
Загрузка ...
|
|
| 8 | 270117850 | Rubber spring element |
Загрузка ...
|
|
| 9 | 009011411 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009103031 | Washer |
Загрузка ...
|
|
| 11 | 200239750 | Bushing |
Загрузка ...
|
|
| 12 | 202245171 | Rear wall adjuster A3G |
Загрузка ...
|
|
| 13 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009087190 | Locknut |
Загрузка ...
|
|
| 15 | 009082120 | Hex nut |
Загрузка ...
|
|
| 16 | 009103611 | Washer |
Загрузка ...
|
|
| 17 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 18 | 200286783 | Holder rubber pad left |
Загрузка ...
|
|
| 19 | 270053850 | Rubber pad |
Загрузка ...
|
|
| 20 | 200286793 | Holder rubber pad right |
Загрузка ...
|
|
| 21 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009271101 | Clevis cpl. |
Загрузка ...
|
|
| 23 | 004501430 | Pressure spring |
Загрузка ...
|
|
| 24 | 200283612 | Bushing |
Загрузка ...
|
|
| 25 | 200283591 | Bolt holder |
Загрузка ...
|
|
| 26 | 009115290 | Circlip |
Загрузка ...
|
|
| 27 | 900027250 | Hexagonal head screw |
Загрузка ...
|
|
| 28 | 200283602 | Spring support |
Загрузка ...
|
|
| 29 | 009103530 | Washer |
Загрузка ...
|
|
| 30 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 31 | 202295401 | Wear plate rear wall HD |
Загрузка ...
|
|
| 32 | 009106210 | Washer |
Загрузка ...
|
