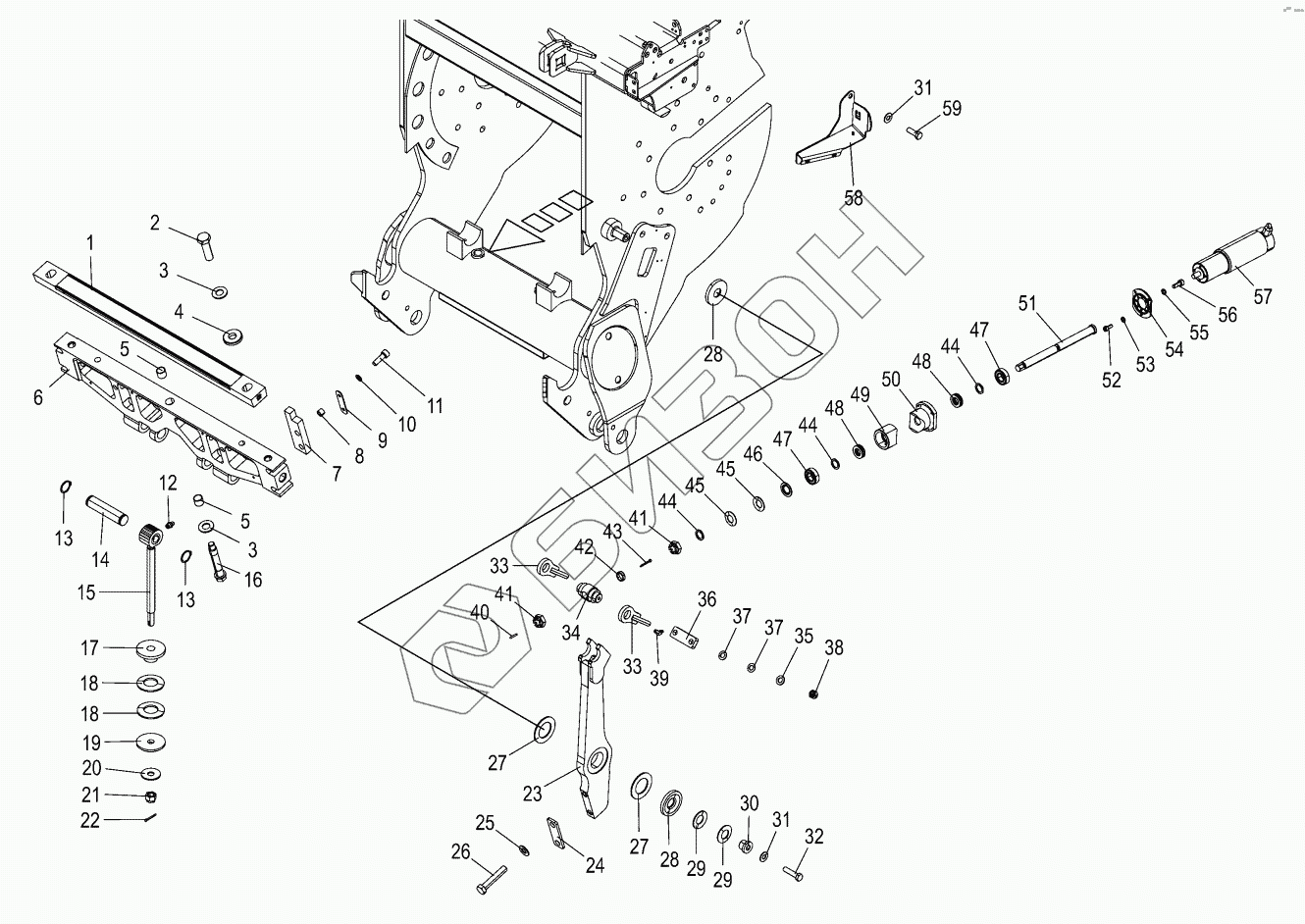

Графический каталог запасных частей к технике: KRONE BIG-X-480. Shear bar adjustment
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
31
32
33
33
34
35
36
37
37
38
39
40
41
41
42
43
44
44
44
45
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270115150 | Counterblade |
Загрузка ...
|
|
| 1 | 270115140 | Counterblade |
Загрузка ...
|
|
| 2 | 009003821 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 4 | 002216370 | Washer |
Загрузка ...
|
|
| 5 | 009353270 | Bearing bush |
Загрузка ...
|
|
| 6 | 200298083 | Counter blade carrier |
Загрузка ...
|
|
| 7 | 200286462 | Gap cover |
Загрузка ...
|
|
| 8 | 002853080 | Bushing-spring-mounted |
Загрузка ...
|
|
| 9 | 200286391 | Clamping plate |
Загрузка ...
|
|
| 10 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009030771 | Allen screw |
Загрузка ...
|
|
| 12 | 009191050 | Grease niple |
Загрузка ...
|
|
| 13 | 009115351 | Circlip |
Загрузка ...
|
|
| 14 | 200298861 | Bolt |
Загрузка ...
|
|
| 15 | 200283681 | Con-rod |
Загрузка ...
|
|
| 16 | 202203592 | Set screw |
Загрузка ...
|
|
| 17 | 002216314 | Guide |
Загрузка ...
|
|
| 18 | 009099280 | Spring washer |
Загрузка ...
|
|
| 19 | 002216320 | Washer |
Загрузка ...
|
|
| 20 | 009103270 | Washer |
Загрузка ...
|
|
| 21 | 009089152 | Castellated nut |
Загрузка ...
|
|
| 22 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 23 | 202209893 | Shearbar adjusting lever |
Загрузка ...
|
|
| 24 | 200283660 | Plate |
Загрузка ...
|
|
| 25 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009014861 | Heх head bolt |
Загрузка ...
|
|
| 27 | 200298370 | Thrust washer |
Загрузка ...
|
|
| 28 | 200284911 | Pressure disc Rd 70 х 8 |
Загрузка ...
|
|
| 29 | 900018570 | Belleville spring |
Загрузка ...
|
|
| 30 | 202272230 | Pressure bushing |
Загрузка ...
|
|
| 31 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 32 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 33 | 202209861 | O-hitch |
Загрузка ...
|
|
| 34 | 202209903 | Threaded bolt |
Загрузка ...
|
|
| 35 | 009105061 | Washer |
Загрузка ...
|
|
| 36 | 202209870 | Perforated plate |
Загрузка ...
|
|
| 37 | 900018410 | Belleville spring |
Загрузка ...
|
|
| 38 | 009087010 | Locknut |
Загрузка ...
|
|
| 39 | 009191070 | Grease niple |
Загрузка ...
|
|
| 40 | 009125832 | Roll pin |
Загрузка ...
|
|
| 41 | 009089210 | Castellated nut |
Загрузка ...
|
|
| 42 | 200175060 | Bushing |
Загрузка ...
|
|
| 43 | 009120691 | Cotter pin |
Загрузка ...
|
|
| 44 | 009107181 | Supporting disc |
Загрузка ...
|
|
| 45 | 009099231 | Belleville spring |
Загрузка ...
|
|
| 46 | 900019610 | Nilos-ring |
Загрузка ...
|
|
| 47 | 009305040 | Grooved ball bearing |
Загрузка ...
|
|
| 48 | 009335040 | Aхial grooved ball bearing |
Загрузка ...
|
|
| 49 | 202249930 | Clamp collar bottom |
Загрузка ...
|
|
| 50 | 202249921 | Clamp collar top |
Загрузка ...
|
|
| 51 | 202249940 | Adjusting spindle short |
Загрузка ...
|
|
| 52 | 900018200 | Allen screw |
Загрузка ...
|
|
| 53 | 009100310 | Spring washer |
Загрузка ...
|
|
| 54 | 202249951 | Motor holder adjustment unit |
Загрузка ...
|
|
| 55 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 56 | 009030431 | Allen screw |
Загрузка ...
|
|
| 57 | 270096111 | Motor f. shearbar adjustment |
Загрузка ...
|
|
| 58 | 202200603 | Engine guard left |
Загрузка ...
|
|
| 58 | 202200642 | Engine guard right |
Загрузка ...
|
|
| 59 | 009006570 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
