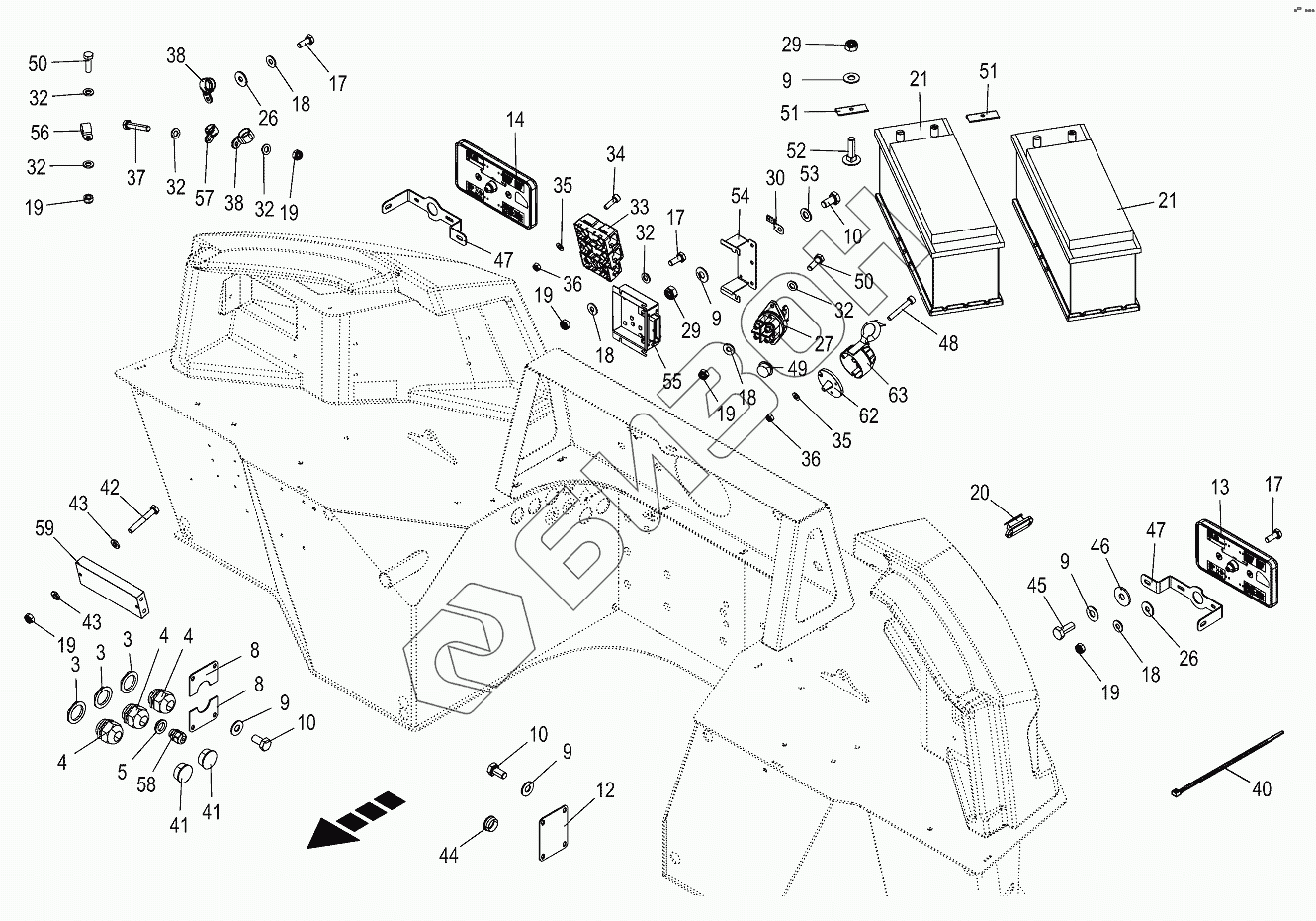

Графический каталог запасных частей к технике: KRONE BIG-X-480. Battery box
/103.gif)
3
3
3
4
4
4
5
8
8
9
9
9
9
9
10
10
10
12
13
14
17
17
17
18
18
18
18
19
19
19
19
19
19
20
21
21
26
26
27
29
29
30
32
32
32
32
32
32
33
34
35
35
36
36
37
38
38
40
41
41
42
43
43
44
45
46
47
47
48
49
50
50
51
51
52
53
54
55
56
57
58
59
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200833830 | 200833830 | Fuse |
Загрузка ...
|
|
| 200833820 | 200833820 | MEGA fuse |
Загрузка ...
|
|
| 200833810 | 200833810 | MEGA fuse |
Загрузка ...
|
|
| 3 | 200802940 | Locknut |
Загрузка ...
|
|
| 4 | 003037290 | Screw connection |
Загрузка ...
|
|
| 5 | 200802960 | Locknut |
Загрузка ...
|
|
| 8 | 202259060 | Locking plate half |
Загрузка ...
|
|
| 9 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 12 | 202259080 | End plate |
Загрузка ...
|
|
| 13 | 200824580 | Lamp |
Загрузка ...
|
|
| 14 | 200824920 | Lamp |
Загрузка ...
|
|
| 17 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009087041 | Locknut |
Загрузка ...
|
|
| 20 | 200825060 | Lamp |
Загрузка ...
|
|
| 21 | 200817370 | Battery |
Загрузка ...
|
|
| 26 | 009103511 | Washer |
Загрузка ...
|
|
| 27 | 200818870 | Battery disconn. switch 2xcloser |
Загрузка ...
|
|
| 29 | 009087060 | Locknut |
Загрузка ...
|
|
| 30 | 200828000 | Fastening DT/DTM M10 |
Загрузка ...
|
|
| 32 | 900018670 | Washer |
Загрузка ...
|
|
| 33 | 200823800 | Distributor supply with fuses |
Загрузка ...
|
|
| 34 | 009030140 | Allen screw |
Загрузка ...
|
|
| 35 | 009105001 | Washer |
Загрузка ...
|
|
| 36 | 009087020 | Locknut |
Загрузка ...
|
|
| 37 | 009002422 | Нeх head bolt |
Загрузка ...
|
|
| 38 | 200818230 | Corr. hose clamp |
Загрузка ...
|
|
| 40 | 009226711 | Cable band |
Загрузка ...
|
|
| 41 | 009250090 | Sealing plug |
Загрузка ...
|
|
| 42 | 009014100 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009104111 | Washer |
Загрузка ...
|
|
| 44 | 270157830 | Sealing plug |
Загрузка ...
|
|
| 45 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009106030 | Washer |
Загрузка ...
|
|
| 47 | 202296050 | Rear light fastening |
Загрузка ...
|
|
| 48 | 900005480 | Allen screw |
Загрузка ...
|
|
| 49 | 009250460 | Sealing plug |
Загрузка ...
|
|
| 50 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 51 | 202285350 | Retaining sheet battery |
Загрузка ...
|
|
| 52 | 009048131 | Coach bolt |
Загрузка ...
|
|
| 53 | 009104130 | Washer |
Загрузка ...
|
|
| 54 | 202288060 | Support adapter connector |
Загрузка ...
|
|
| 55 | 200823702 | ECU light module |
Загрузка ...
|
|
| 56 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 57 | 200818220 | Corr. hose clamp |
Загрузка ...
|
|
| 58 | 200824410 | Screw connection |
Загрузка ...
|
|
| 59 | 200844930 | Voltage converter |
Загрузка ...
|
|
| 62 | 009245170 | Socket base |
Загрузка ...
|
|
| 63 | 009245710 | Socket-7-pole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
