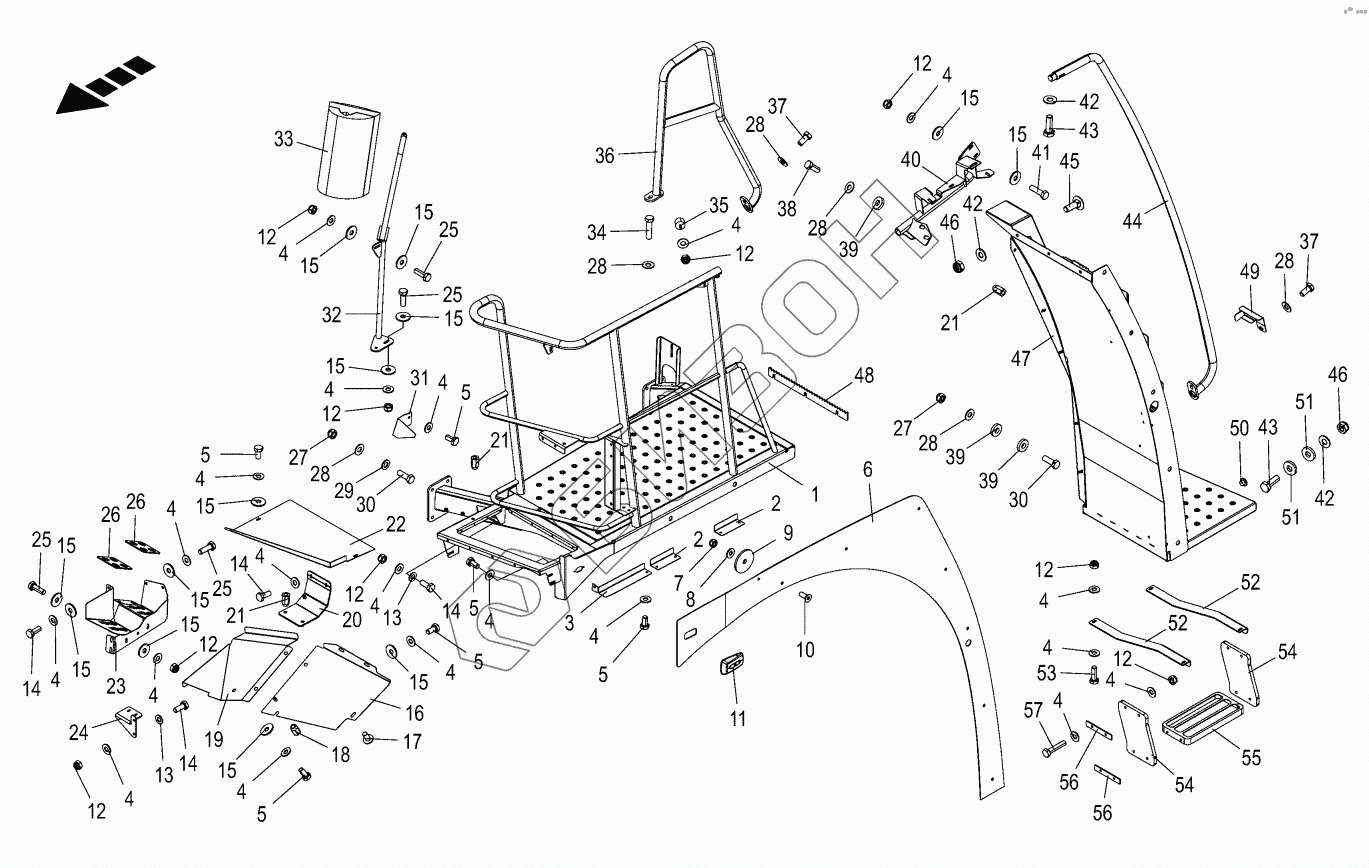

Графический каталог запасных частей к технике: KRONE BIG-X-480. Cab access - left 905001 - 932000
/185.gif)
1
2
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
12
12
12
12
12
12
12
12
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
16
17
18
19
20
21
21
21
22
23
24
25
25
25
25
26
26
27
27
28
28
28
28
28
28
29
30
30
31
32
33
34
35
36
37
37
38
39
39
39
40
41
42
42
42
43
43
44
45
46
46
47
48
49
50
51
51
52
52
53
54
54
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 204203960 | Platform left with nuts |
Загрузка ...
|
|
| 2 | 204207030 | Cover small |
Загрузка ...
|
|
| 3 | 204207050 | Cover large |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 6 | 202233903 | Visibility plate ladder lh |
Загрузка ...
|
|
| 7 | 009087041 | Locknut |
Загрузка ...
|
|
| 8 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009106021 | Washer |
Загрузка ...
|
|
| 10 | 009040051 | Countersunkscrew |
Загрузка ...
|
|
| 11 | 200825060 | Lamp |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 009104130 | Washer |
Загрузка ...
|
|
| 14 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009106030 | Washer |
Загрузка ...
|
|
| 16 | 202228915 | Splash guard with nuts |
Загрузка ...
|
|
| 17 | 900026220 | Fill. flange screw ins. hex. |
Загрузка ...
|
|
| 18 | 900025220 | Hex blind rivet nut |
Загрузка ...
|
|
| 19 | 202229935 | Splash guard |
Загрузка ...
|
|
| 20 | 202229017 | Support with rivet nut |
Загрузка ...
|
|
| 21 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 22 | 202229921 | Cover front block |
Загрузка ...
|
|
| 23 | 202253464 | Support |
Загрузка ...
|
|
| 24 | 202256482 | Support locking block |
Загрузка ...
|
|
| 25 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 26 | 202260930 | Adapter plate |
Загрузка ...
|
|
| 27 | 009087010 | Locknut |
Загрузка ...
|
|
| 28 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009105061 | Washer |
Загрузка ...
|
|
| 30 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 31 | 204207020 | Angle plate |
Загрузка ...
|
|
| 32 | 202267360 | Support mirror lh |
Загрузка ...
|
|
| 33 | 200829440 | Mirror electr. adjustable lh |
Загрузка ...
|
|
| 34 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009242630 | Rubber pad |
Загрузка ...
|
|
| 36 | 202222332 | Guardrail inside |
Загрузка ...
|
|
| 37 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009103200 | Washer |
Загрузка ...
|
|
| 40 | 202232353 | Tubular bar |
Загрузка ...
|
|
| 41 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 43 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 44 | 202252160 | Handrail rear |
Загрузка ...
|
|
| 45 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 46 | 009087580 | Locknut |
Загрузка ...
|
|
| 47 | 204204280 | Stairs with nuts |
Загрузка ...
|
|
| 48 | 202228331 | Serrated bar |
Загрузка ...
|
|
| 49 | 202259771 | Cable cover |
Загрузка ...
|
|
| 50 | 009250060 | Sealing plug |
Загрузка ...
|
|
| 51 | 009103611 | Washer |
Загрузка ...
|
|
| 52 | 202228951 | Support rail |
Загрузка ...
|
|
| 53 | 900900616 | Hex bolt |
Загрузка ...
|
|
| 54 | 202228931 | Rubber flap |
Загрузка ...
|
|
| 55 | 270016090 | Support draw bar |
Загрузка ...
|
|
| 56 | 202228960 | Sheet |
Загрузка ...
|
|
| 57 | 009016131 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
