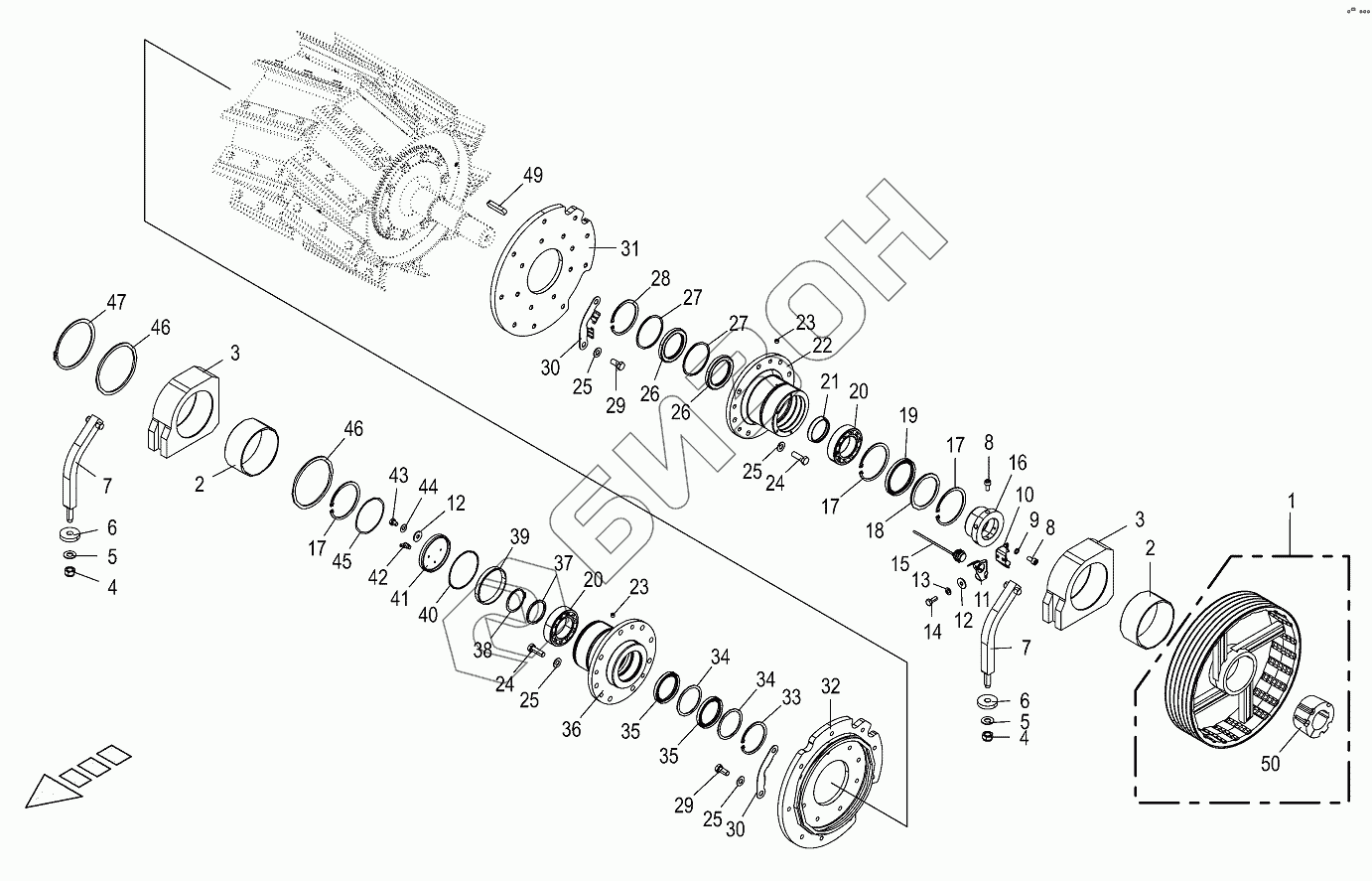

Графический каталог запасных частей к технике: KRONE BIG-X-480. Chopping drum bearing / counter bearing
/28.gif)
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
20
20
21
22
23
23
24
24
25
25
25
25
26
26
27
27
28
29
29
29
30
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
46
47
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 900030130 | 900030130 | Cylinder screw hexagon socket |
Загрузка ...
|
|
| 1 | 270091951 | V-belt pulley |
Загрузка ...
|
|
| 2 | 200288071 | Drum bearing bushing |
Загрузка ...
|
|
| 3 | 200280092 | Frame bearing |
Загрузка ...
|
|
| 4 | 009087210 | Locknut |
Загрузка ...
|
|
| 5 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 6 | 002143310 | End plate |
Загрузка ...
|
|
| 7 | 200281192 | Arrester |
Загрузка ...
|
|
| 8 | 009030731 | Allen screw |
Загрузка ...
|
|
| 9 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 10 | 202211361 | Holding plate |
Загрузка ...
|
|
| 11 | 202211371 | Support |
Загрузка ...
|
|
| 12 | 009106030 | Washer |
Загрузка ...
|
|
| 13 | 009104130 | Washer |
Загрузка ...
|
|
| 14 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 15 | 003034691 | Namur sensor Namur |
Загрузка ...
|
|
| 16 | 200288081 | Slide ring |
Загрузка ...
|
|
| 17 | 009116960 | Circlip |
Загрузка ...
|
|
| 18 | 200288021 | O-ring seal |
Загрузка ...
|
|
| 19 | 009360500 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 20 | 009319200 | Pendular roller bearing |
Загрузка ...
|
|
| 21 | 002142810 | Thrust ring |
Загрузка ...
|
|
| 22 | 200238032 | Bearing housing left |
Загрузка ...
|
|
| 23 | 900017410 | Threaded pin |
Загрузка ...
|
|
| 24 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009360670 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 27 | 002142800 | Intermediate ring |
Загрузка ...
|
|
| 28 | 009116940 | Circlip |
Загрузка ...
|
|
| 29 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 30 | 202215241 | Line support |
Загрузка ...
|
|
| 31 | 200287651 | Threaded ring left |
Загрузка ...
|
|
| 32 | 200288101 | Threaded ring right |
Загрузка ...
|
|
| 33 | 009116910 | Circlip |
Загрузка ...
|
|
| 34 | 002241282 | Intermediate washer |
Загрузка ...
|
|
| 35 | 009360610 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 36 | 200280053 | Bearing housing right |
Загрузка ...
|
|
| 37 | 002240301 | Supporting disc |
Загрузка ...
|
|
| 38 | 009115700 | Circlip |
Загрузка ...
|
|
| 39 | 202270521 | Spacer bushing |
Загрузка ...
|
|
| 40 | 009375340 | O-ring |
Загрузка ...
|
|
| 41 | 200298311 | Cover |
Загрузка ...
|
|
| 42 | 009191060 | Grease niple |
Загрузка ...
|
|
| 43 | 009006100 | Hex head bolt |
Загрузка ...
|
|
| 44 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 45 | 900019780 | Shim ring |
Загрузка ...
|
|
| 45 | 900019790 | Shim ring |
Загрузка ...
|
|
| 45 | 900019800 | Shim ring |
Загрузка ...
|
|
| 46 | 200283651 | Support disc |
Загрузка ...
|
|
| 47 | 009115400 | Circlip |
Загрузка ...
|
|
| 49 | 900017080 | Fit-in key |
Загрузка ...
|
|
| 50 | 270152880 | Taper bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
