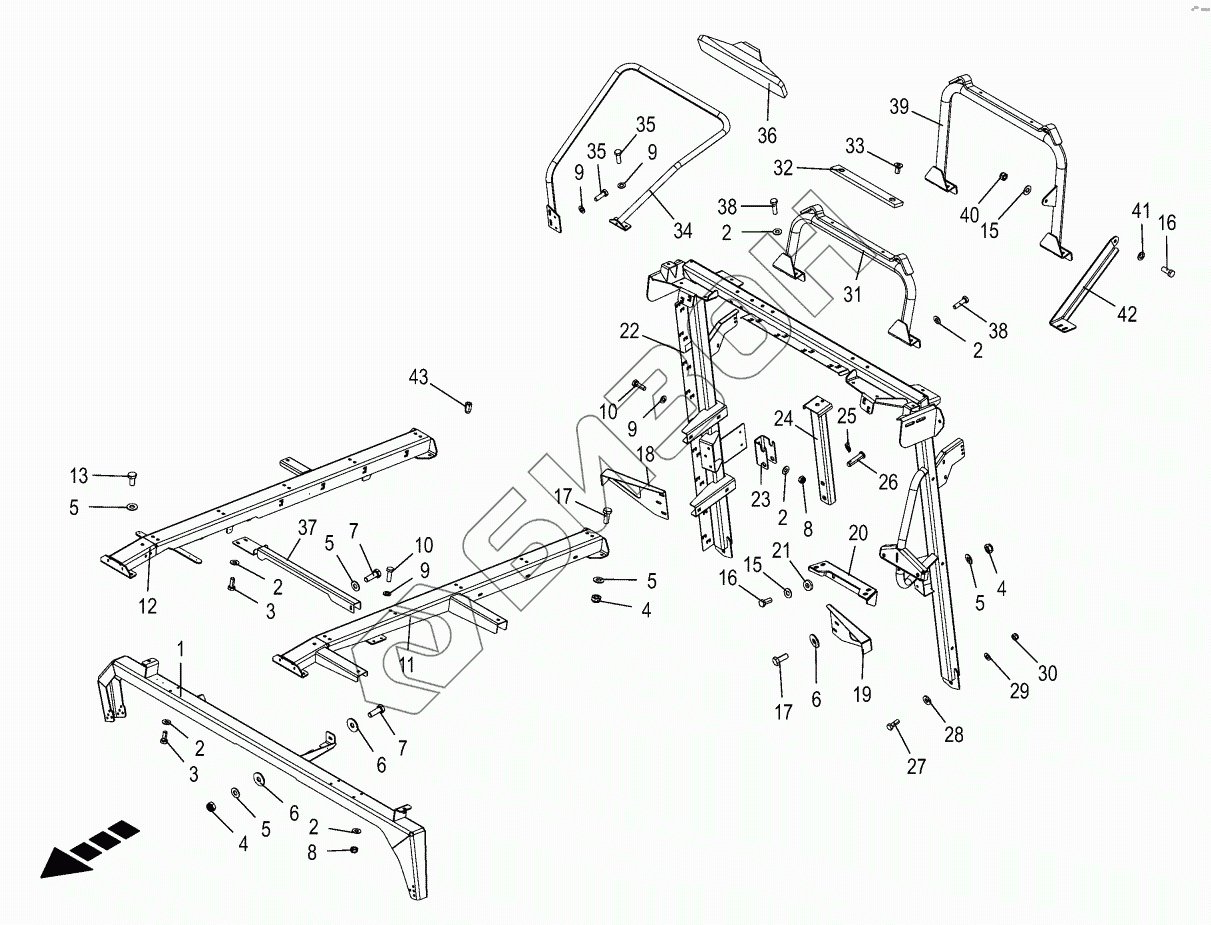

Графический каталог запасных частей к технике: KRONE BIG-X-480. Panelling frame
/189.gif)
1
2
2
2
2
2
2
3
3
4
4
4
5
5
5
5
5
6
6
6
7
7
8
8
9
9
9
9
10
10
11
12
13
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202289170 | Roof strut front with nuts |
Загрузка ...
|
|
| 2 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 3 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 900001210 | Washer |
Загрузка ...
|
|
| 7 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 009104130 | Washer |
Загрузка ...
|
|
| 10 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 11 | 202289120 | Roof strut left with nuts |
Загрузка ...
|
|
| 12 | 202289131 | Roof strut right with nuts |
Загрузка ...
|
|
| 13 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 18 | 202255030 | Magnetic holder right |
Загрузка ...
|
|
| 19 | 202255050 | Magnetic holder left |
Загрузка ...
|
|
| 20 | 202225811 | Pressure bearing plate |
Загрузка ...
|
|
| 21 | 009103200 | Washer |
Загрузка ...
|
|
| 22 | 202285140 | Rear support cpl. with rivet nuts |
Загрузка ...
|
|
| 23 | 202222630 | Holder Parking Stand To Enter |
Загрузка ...
|
|
| 24 | 202222540 | Support jack long welded |
Загрузка ...
|
|
| 25 | 009170041 | Linch pin |
Загрузка ...
|
|
| 26 | 202213170 | Bolt |
Загрузка ...
|
|
| 27 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009103620 | Washer |
Загрузка ...
|
|
| 29 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009087190 | Locknut |
Загрузка ...
|
|
| 31 | 200294612 | Discharge chute holder |
Загрузка ...
|
|
| 32 | 202222682 | Rubber guard |
Загрузка ...
|
|
| 33 | 009040081 | Screwl |
Загрузка ...
|
|
| 34 | 202253861 | Mirror support |
Загрузка ...
|
|
| 35 | 900012950 | Hex head bolt |
Загрузка ...
|
|
| 36 | 009385040 | Rear view mirror |
Загрузка ...
|
|
| 37 | 202253390 | Tie bar |
Загрузка ...
|
|
| 38 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 39 | 202276180 | Spout holder long |
Загрузка ...
|
|
| 40 | 009087010 | Locknut |
Загрузка ...
|
|
| 41 | 009105061 | Washer |
Загрузка ...
|
|
| 42 | 202276230 | Strut |
Загрузка ...
|
|
| 43 | 900001130 | Blind rivet nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
