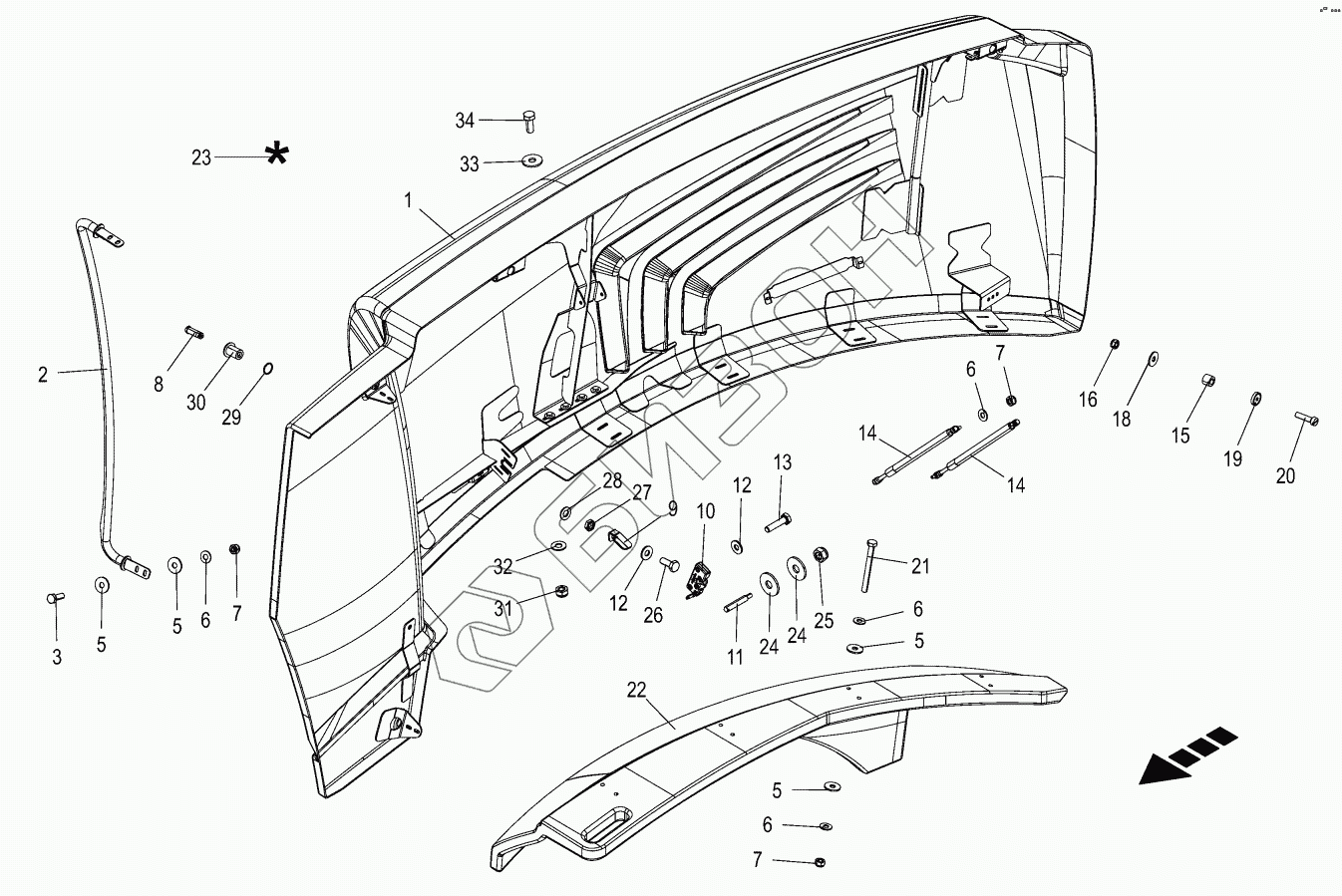

Графический каталог запасных частей к технике: KRONE BIG-X-480. Side flap
/175.gif)
1
2
3
5
5
5
5
6
6
6
6
7
7
7
8
9
10
11
12
12
13
14
14
15
16
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 202292100 | 202292100 | Driver side flap right |
Загрузка ...
|
|
| 1 | 202220183 | Side rame with frame left |
Загрузка ...
|
|
| 1 | 202220223 | Side flap with frame right |
Загрузка ...
|
|
| 2 | 202253931 | Handrail side flap left |
Загрузка ...
|
|
| 2 | 202253920 | Handrail side flap right |
Загрузка ...
|
|
| 3 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009106030 | Washer |
Загрузка ...
|
|
| 6 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 202289990 | Retainer |
Загрузка ...
|
|
| 9 | 202285210 | Right |
Загрузка ...
|
|
| 10 | 270118261 | Double catch lock |
Загрузка ...
|
|
| 11 | 202253820 | Locking bolt |
Загрузка ...
|
|
| 12 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 14 | 270136280 | Gas spring |
Загрузка ...
|
|
| 15 | 202295120 | Sleeve |
Загрузка ...
|
|
| 16 | 009087020 | Locknut |
Загрузка ...
|
|
| 18 | 009103650 | Washer |
Загрузка ...
|
|
| 19 | 270137040 | Magnet |
Загрузка ...
|
|
| 20 | 009037471 | Allen screw |
Загрузка ...
|
|
| 21 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 22 | 202220233 | Mudguard right |
Загрузка ...
|
|
| 22 | 202220203 | Wing lh |
Загрузка ...
|
|
| 23 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 23 | 270063970 | Repairing set for plastics-green |
Загрузка ...
|
|
| 24 | 009103490 | Washer |
Загрузка ...
|
|
| 25 | 009087010 | Locknut |
Загрузка ...
|
|
| 26 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 27 | 900013960 | Hex nut-low form |
Загрузка ...
|
|
| 28 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 29 | 009375180 | O-ring |
Загрузка ...
|
|
| 30 | 202290010 | Housing |
Загрузка ...
|
|
| 31 | 009087580 | Locknut |
Загрузка ...
|
|
| 32 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 33 | 900001210 | Washer |
Загрузка ...
|
|
| 34 | 009006360 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
