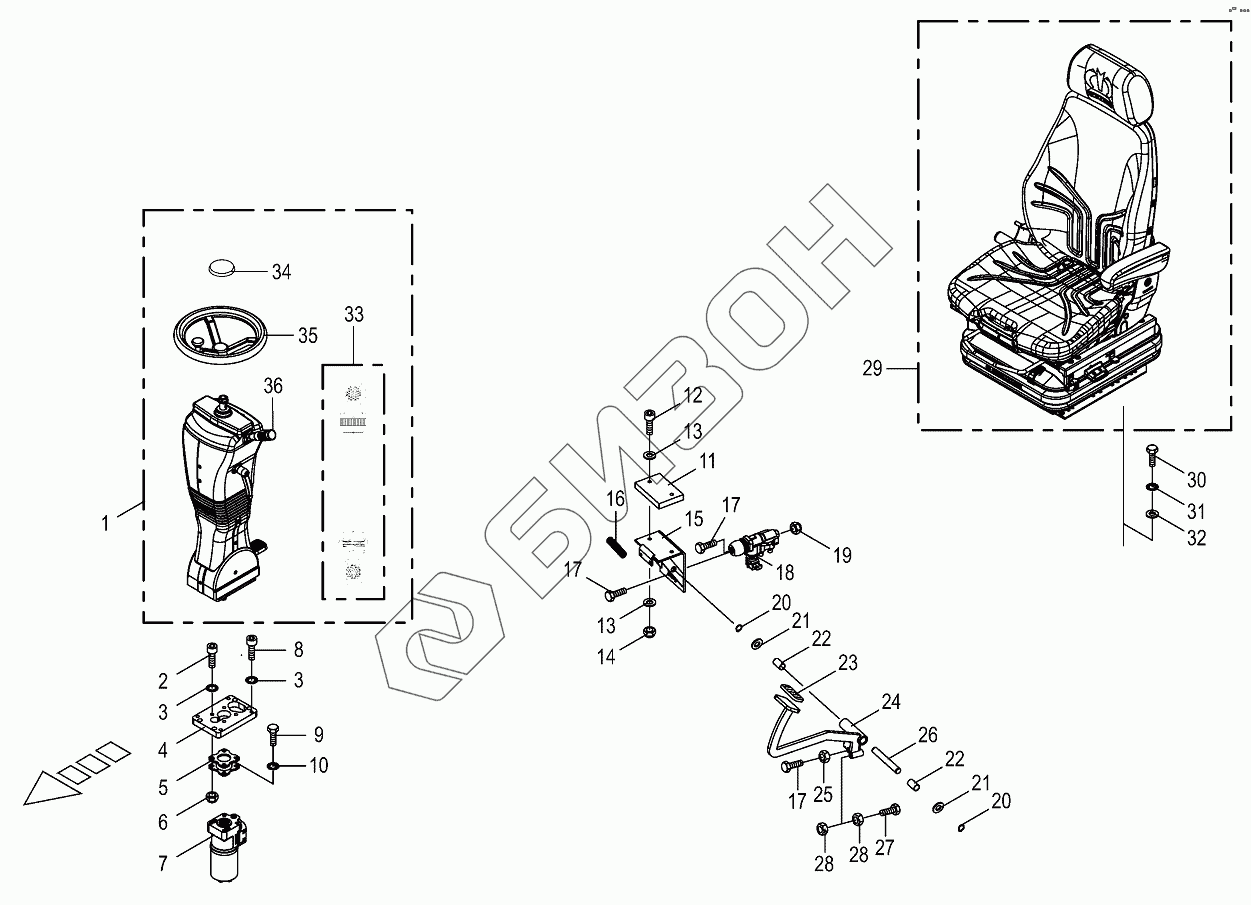

Графический каталог запасных частей к технике: KRONE BIG-X-480. Steering columm
/119.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200851140 | 200851140 | Cable harness steering column 24 V |
Загрузка ...
|
|
| 270078960 | 270078960 | Dust protection cap |
Загрузка ...
|
|
| 270174800 | 270174800 | Connecting plate steering column |
Загрузка ...
|
|
| 270174790 | 270174790 | Steering column panel bottom rh. |
Загрузка ...
|
|
| 270174780 | 270174780 | Steering column panel bottom lh. |
Загрузка ...
|
|
| 270174770 | 270174770 | Steering column panel centre top |
Загрузка ...
|
|
| 270174760 | 270174760 | Steering column panel centre top |
Загрузка ...
|
|
| 270174750 | 270174750 | Bellows rubber |
Загрузка ...
|
|
| 270174730 | 270174730 | Steering column panel top lh. |
Загрузка ...
|
|
| 270164890 | 270164890 | Warning light panel |
Загрузка ...
|
|
| 270164900 | 270164900 | Toggle switch |
Загрузка ...
|
|
| 270164910 | 270164910 | Switch key |
Загрузка ...
|
|
| 270174700 | 270174700 | Steering column |
Загрузка ...
|
|
| 270174720 | 270174720 | Instrument carrier |
Загрузка ...
|
|
| 270174740 | 270174740 | Steering column panel top rh. |
Загрузка ...
|
|
| 1 | 270105310 | Steering column |
Загрузка ...
|
|
| 2 | 009031120 | Allen screw |
Загрузка ...
|
|
| 3 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 4 | 002206280 | Rubber sheet-steering valve |
Загрузка ...
|
|
| 5 | 002206270 | Steering valve adapter |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 270134120 | Steering valve |
Загрузка ...
|
|
| 8 | 009031111 | Allen screw |
Загрузка ...
|
|
| 9 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 200297110 | Rubber plate |
Загрузка ...
|
|
| 12 | 009031111 | Allen screw |
Загрузка ...
|
|
| 13 | 009104140 | Washer |
Загрузка ...
|
|
| 14 | 900012300 | Locknut |
Загрузка ...
|
|
| 15 | 200279190 | Support |
Загрузка ...
|
|
| 16 | 002765841 | Tension spring |
Загрузка ...
|
|
| 17 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 18 | 270074921 | Brake valve |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009115221 | Circlip |
Загрузка ...
|
|
| 21 | 009105122 | Washer |
Загрузка ...
|
|
| 22 | 009349110 | Bearing bush |
Загрузка ...
|
|
| 23 | 002200820 | Pedal guard |
Загрузка ...
|
|
| 24 | 200279200 | Brake pedal |
Загрузка ...
|
|
| 25 | 009082100 | Hex nut |
Загрузка ...
|
|
| 26 | 002325800 | Shaft |
Загрузка ...
|
|
| 27 | 009003640 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009082120 | Hex nut |
Загрузка ...
|
|
| 29 | 270118360 | Driver’s seat |
Загрузка ...
|
|
| 29 | 270118370 | Driver’s seat |
Загрузка ...
|
|
| 30 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 32 | 009104130 | Washer |
Загрузка ...
|
|
| 33 | 270170520 | Cable extension |
Загрузка ...
|
|
| 34 | 270108870 | Steering wheel cover cap |
Загрузка ...
|
|
| 35 | 270102840 | Leather steering wheel 12 356mm |
Загрузка ...
|
|
| 36 | 270164880 | Drop-arm switch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
