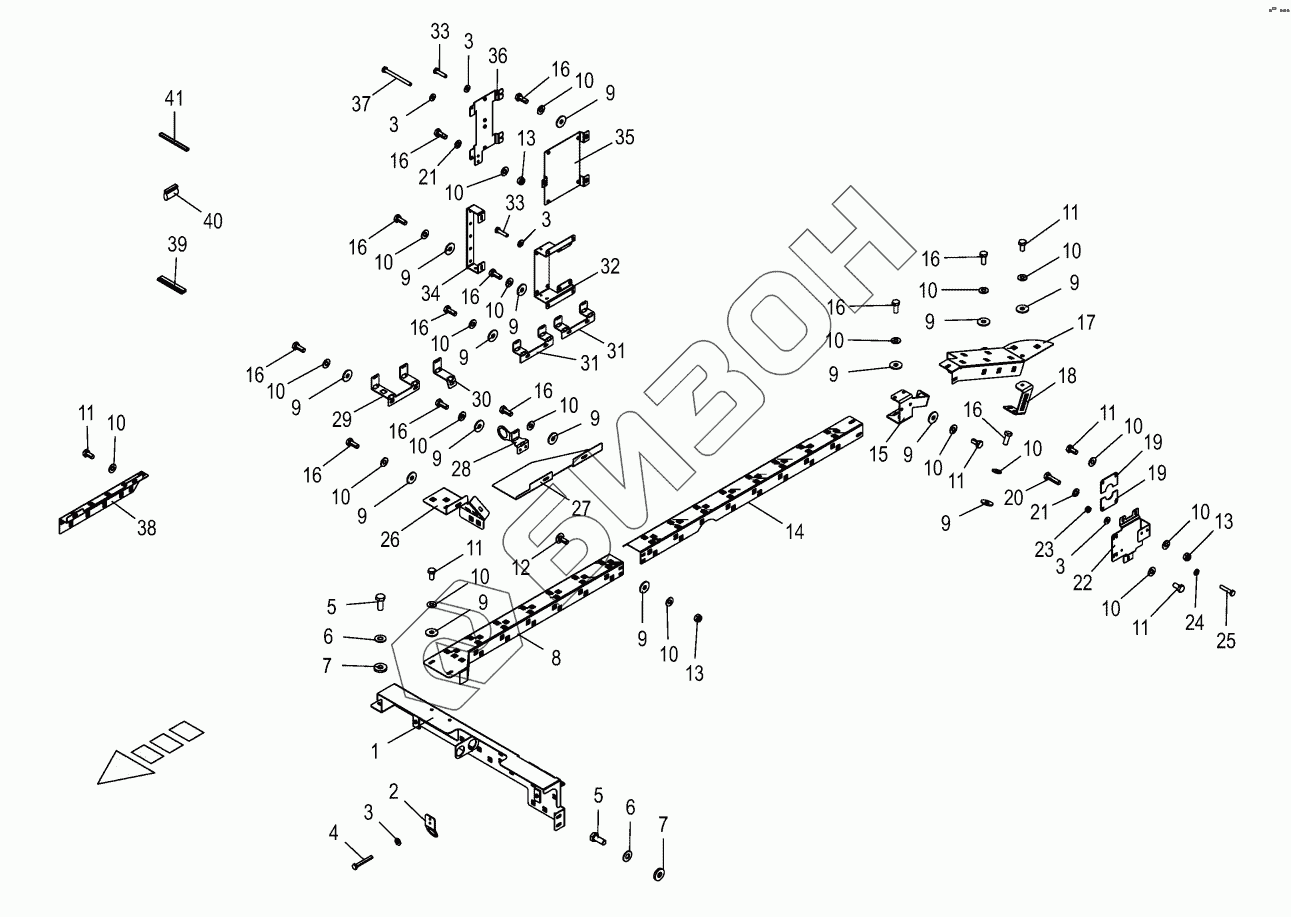

Графический каталог запасных частей к технике: KRONE BIG-X-480. Wiring harness fastening 847800 - 905000
/220.gif)
1
2
3
3
3
3
3
4
5
5
6
6
7
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
12
13
13
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
38
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202257260 | Cable duct |
Загрузка ...
|
|
| 2 | 202267900 | Support adaptr connector Z-axle |
Загрузка ...
|
|
| 3 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009002950 | Hex head bolt-special |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009103611 | Washer |
Загрузка ...
|
|
| 8 | 202257280 | Cable duct front |
Загрузка ...
|
|
| 9 | 009106030 | Washer |
Загрузка ...
|
|
| 10 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 13 | 009087060 | Locknut |
Загрузка ...
|
|
| 14 | 202257301 | Cable duct centre |
Загрузка ...
|
|
| 15 | 202257490 | Cable duct centre |
Загрузка ...
|
|
| 16 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 17 | 202257580 | Cover cable trough rear |
Загрузка ...
|
|
| 18 | 202257660 | Holder cable duct rear |
Загрузка ...
|
|
| 19 | 202259060 | Locking plate half |
Загрузка ...
|
|
| 20 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009104130 | Washer |
Загрузка ...
|
|
| 22 | 202259150 | Support KMB |
Загрузка ...
|
|
| 23 | 009087041 | Locknut |
Загрузка ...
|
|
| 24 | 009104111 | Washer |
Загрузка ...
|
|
| 25 | 009002000 | Hex head bolt |
Загрузка ...
|
|
| 26 | 202266140 | Seal computer panel front |
Загрузка ...
|
|
| 27 | 202266130 | Seal computer panel |
Загрузка ...
|
|
| 28 | 202258070 | Cable holder adapter connector |
Загрузка ...
|
|
| 29 | 202258140 | Cable harness fastening for cabin frame |
Загрузка ...
|
|
| 30 | 202265170 | Holder cable harness panel front |
Загрузка ...
|
|
| 31 | 202258130 | Support cable harness |
Загрузка ...
|
|
| 32 | 202226911 | Holder EMR/DRC |
Загрузка ...
|
|
| 33 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 34 | 202228111 | Holder strapping plug |
Загрузка ...
|
|
| 35 | 202226901 | Holder KMC |
Загрузка ...
|
|
| 36 | 202226941 | Support KMB |
Загрузка ...
|
|
| 37 | 009010040 | Hex head bolt |
Загрузка ...
|
|
| 38 | 202258800 | Cable duct rh |
Загрузка ...
|
|
| 40 | 270115550 | Edge protection profile |
Загрузка ...
|
|
| 41 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
