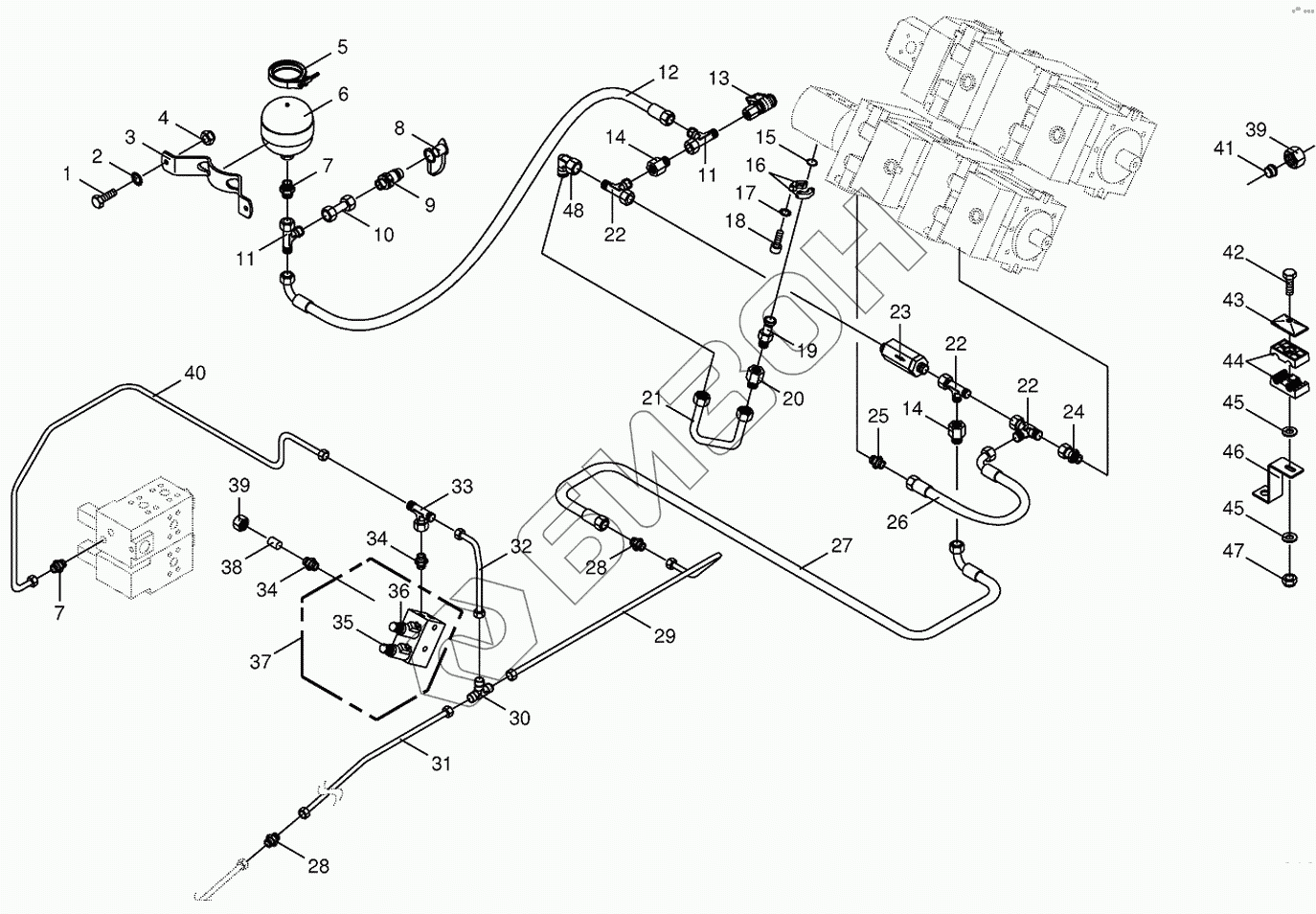

Графический каталог запасных частей к технике: KRONE BIG-X-500. Charge pressure lines-back
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 1 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002312090 | Accumulator support |
Загрузка ...
|
|
| 4 | 009082120 | Hex nut |
Загрузка ...
|
|
| 5 | 009240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 6 | 009196070 | Pressure accumulator |
Загрузка ...
|
|
| 7 | 009209011 | Male connector |
Загрузка ...
|
|
| 8 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 9 | 009211450 | Connector plug |
Загрузка ...
|
|
| 10 | 002307430 | Double nipple |
Загрузка ...
|
|
| 11 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 12 | 009200611 | High pressure hose line |
Загрузка ...
|
|
| 13 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 14 | 009209020 | Reducer fitting |
Загрузка ...
|
|
| 15 | 009375580 | O-ring |
Загрузка ...
|
|
| 16 | 009208571 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 17 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009031081 | Allen screw |
Загрузка ...
|
|
| 19 | 270000710 | SAE-flange adapter |
Загрузка ...
|
|
| 20 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 21 | 200228940 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 22 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 23 | 009191700 | High pressure filter |
Загрузка ...
|
|
| 24 | 009193640 | Male connector |
Загрузка ...
|
|
| 25 | 009211741 | Male connector |
Загрузка ...
|
|
| 26 | 270003310 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009198730 | High pressure hose line |
Загрузка ...
|
|
| 28 | 009210541 | Connector |
Загрузка ...
|
|
| 29 | 200206470 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 30 | 009210711 | T connector |
Загрузка ...
|
|
| 31 | 200206460 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 200206480 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 33 | 009210771 | T-connector |
Загрузка ...
|
|
| 34 | 009210602 | Male connector |
Загрузка ...
|
|
| 35 | 009191411 | Pressure regulator-cpl. |
Загрузка ...
|
|
| 36 | 009190280 | 3/2-Directional-control valve |
Загрузка ...
|
|
| 37 | 009191261 | Valve block |
Загрузка ...
|
|
| 38 | 009193000 | Locking cone w. O-ring |
Загрузка ...
|
|
| 39 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 40 | 200206490 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 41 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 42 | 009014121 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009251340 | Cover plate |
Загрузка ...
|
|
| 44 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 45 | 009104111 | Washer |
Загрузка ...
|
|
| 46 | 200211950 | Supporting angle |
Загрузка ...
|
|
| 47 | 009087041 | Locknut |
Загрузка ...
|
|
| 48 | 009211730 | Angle lug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
