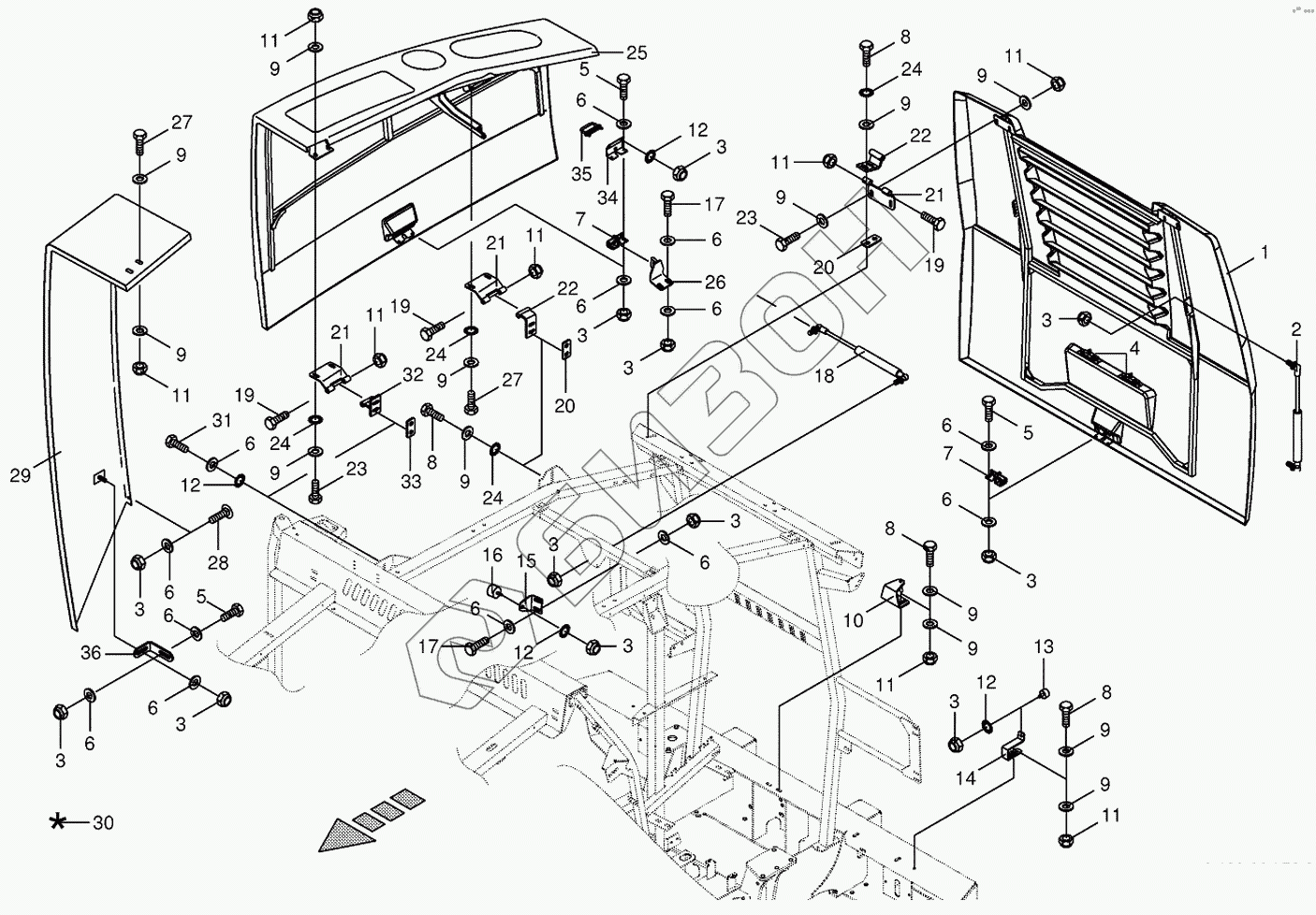

Графический каталог запасных частей к технике: KRONE BIG-X-500. Cladding-back
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
11
11
11
11
11
11
11
12
12
12
12
13
14
15
16
17
17
18
19
19
19
20
20
21
21
21
22
22
23
23
24
24
24
24
25
25
26
27
27
28
29
30
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009403750 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 1 | 002191311 | Back door |
Загрузка ...
|
|
| 2 | 009401950 | Gas spring |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 003038630 | Licence plate lighting |
Загрузка ...
|
|
| 4 | 003038640 | Singel filament buld |
Загрузка ...
|
|
| 5 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009106030 | Washer |
Загрузка ...
|
|
| 7 | 009389841 | Gate lock |
Загрузка ...
|
|
| 8 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009104140 | Washer |
Загрузка ...
|
|
| 10 | 002174612 | Door latch |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009242270 | Rubber pad |
Загрузка ...
|
|
| 14 | 002254902 | Yoke |
Загрузка ...
|
|
| 15 | 002174731 | Limit stop |
Загрузка ...
|
|
| 16 | 009242630 | Rubber pad |
Загрузка ...
|
|
| 17 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 18 | 270001830 | Gas spring |
Загрузка ...
|
|
| 19 | 009014470 | Hex head bolt |
Загрузка ...
|
|
| 20 | 003601030 | Screw-plate |
Загрузка ...
|
|
| 21 | 003601290 | Hinge |
Загрузка ...
|
|
| 22 | 003601870 | Hinge |
Загрузка ...
|
|
| 23 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 25 | 200206830 | Side flap-right |
Загрузка ...
|
|
| 25 | 200206820 | Side flap-left |
Загрузка ...
|
|
| 26 | 002174762 | Abutment-right |
Загрузка ...
|
|
| 27 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 29 | 200205881 | Lateral guard-right |
Загрузка ...
|
|
| 30 | 200205871 | Lateral guard-left |
Загрузка ...
|
|
| 34 | 200213940 | Holding plate |
Загрузка ...
|
|
| 35 | 200213930 | Yoke |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
