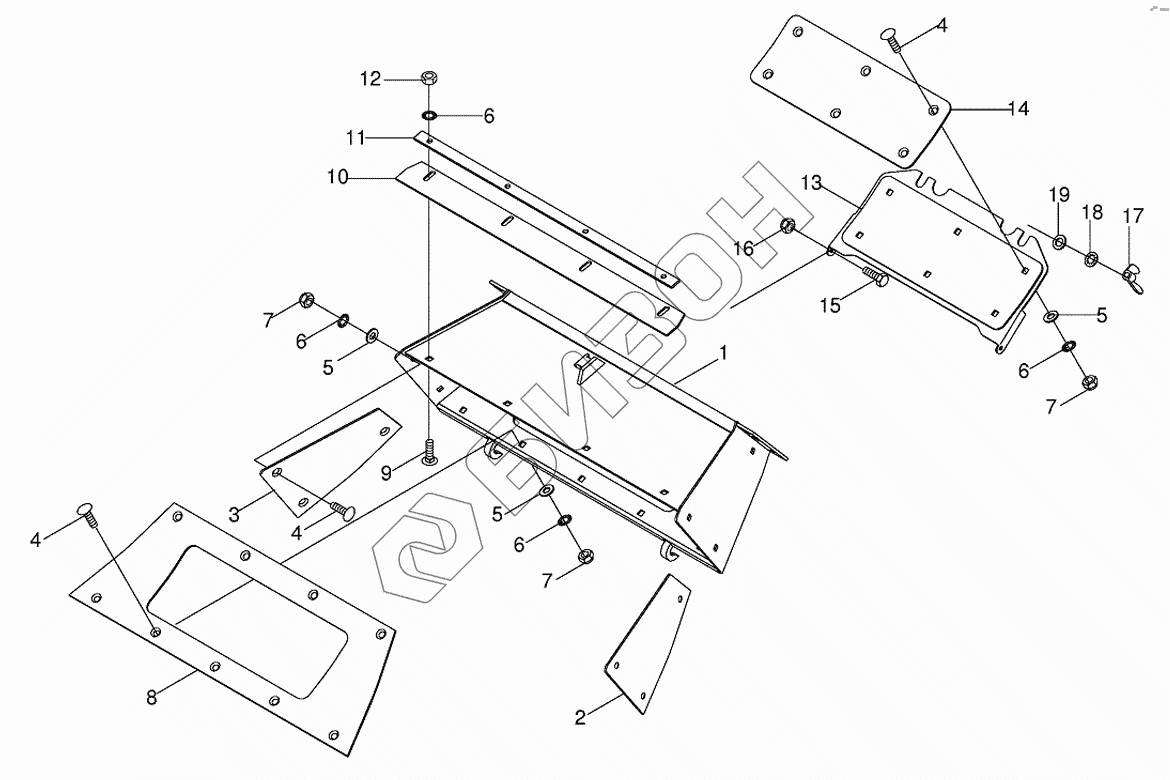

Графический каталог запасных частей к технике: KRONE BIG-X-500. Cracker duct-pivoting
1
2
3
4
4
4
5
5
5
6
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002156622 | Cracker duct |
Загрузка ...
|
|
| 2 | 002156731 | Wearing plate-left |
Загрузка ...
|
|
| 3 | 002156721 | Wearing plate-right |
Загрузка ...
|
|
| 4 | 009040091 | Countersunkscrew |
Загрузка ...
|
|
| 5 | 009105102 | Washer |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009087580 | Locknut |
Загрузка ...
|
|
| 8 | 002156710 | Wearing plate |
Загрузка ...
|
|
| 9 | 009052521 | Coach bolt |
Загрузка ...
|
|
| 10 | 002156750 | Gasket |
Загрузка ...
|
|
| 11 | 002156760 | Cover plate |
Загрузка ...
|
|
| 12 | 009082120 | Hex nut |
Загрузка ...
|
|
| 13 | 002156680 | Cover |
Загрузка ...
|
|
| 14 | 002156740 | Wearing plate |
Загрузка ...
|
|
| 15 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 009093122 | Nut |
Загрузка ...
|
|
| 18 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009106090 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
