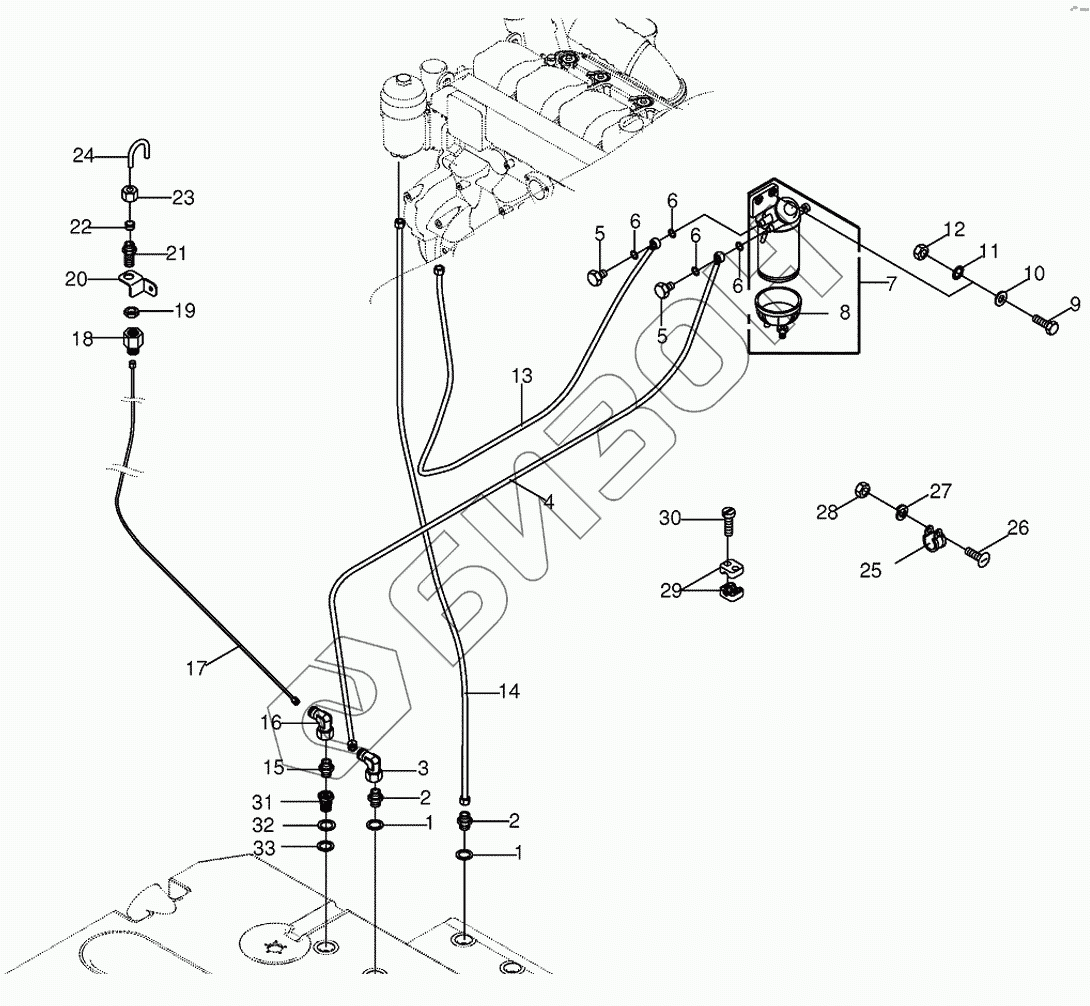

Графический каталог запасных частей к технике: KRONE BIG-X-500. Diesel fuel pipe
1
1
2
2
3
4
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009405450 | 009405450 | Replacement filter |
Загрузка ...
|
|
| 1 | 009377420 | Gasket ring |
Загрузка ...
|
|
| 2 | 009197160 | Lug |
Загрузка ...
|
|
| 3 | 009210671 | Angle lug |
Загрузка ...
|
|
| 4 | 200204880 | Fuel pipe |
Загрузка ...
|
|
| 5 | 009197170 | Hollow screw |
Загрузка ...
|
|
| 6 | 009377220 | Gasket ring |
Загрузка ...
|
|
| 7 | 009405440 | Water separator |
Загрузка ...
|
|
| 8 | 009401270 | Inspection glass |
Загрузка ...
|
|
| 9 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009105061 | Washer |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009082150 | Hex nut |
Загрузка ...
|
|
| 13 | 200204890 | Fuel pipe |
Загрузка ...
|
|
| 14 | 200204900 | Fuel pipe |
Загрузка ...
|
|
| 15 | 009200340 | Male connector |
Загрузка ...
|
|
| 16 | 009212250 | Angle lug |
Загрузка ...
|
|
| 17 | 270001680 | High pressure hose line |
Загрузка ...
|
|
| 18 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 19 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 20 | 200204840 | Support |
Загрузка ...
|
|
| 21 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 22 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 23 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 24 | 002332980 | Hydraulic line |
Загрузка ...
|
|
| 25 | 009240100 | Tube clip w. rubber |
Загрузка ...
|
|
| 26 | 009043451 | Countersunkscrew |
Загрузка ...
|
|
| 27 | 009100310 | Spring washer |
Загрузка ...
|
|
| 28 | 009082071 | Hex nut |
Загрузка ...
|
|
| 29 | 009251480 | Tube clamp-2 halves |
Загрузка ...
|
|
| 30 | 009034811 | Allen screw |
Загрузка ...
|
|
| 31 | 200204710 | Connector |
Загрузка ...
|
|
| 32 | 009375250 | O-ring |
Загрузка ...
|
|
| 33 | 009376340 | O-ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
