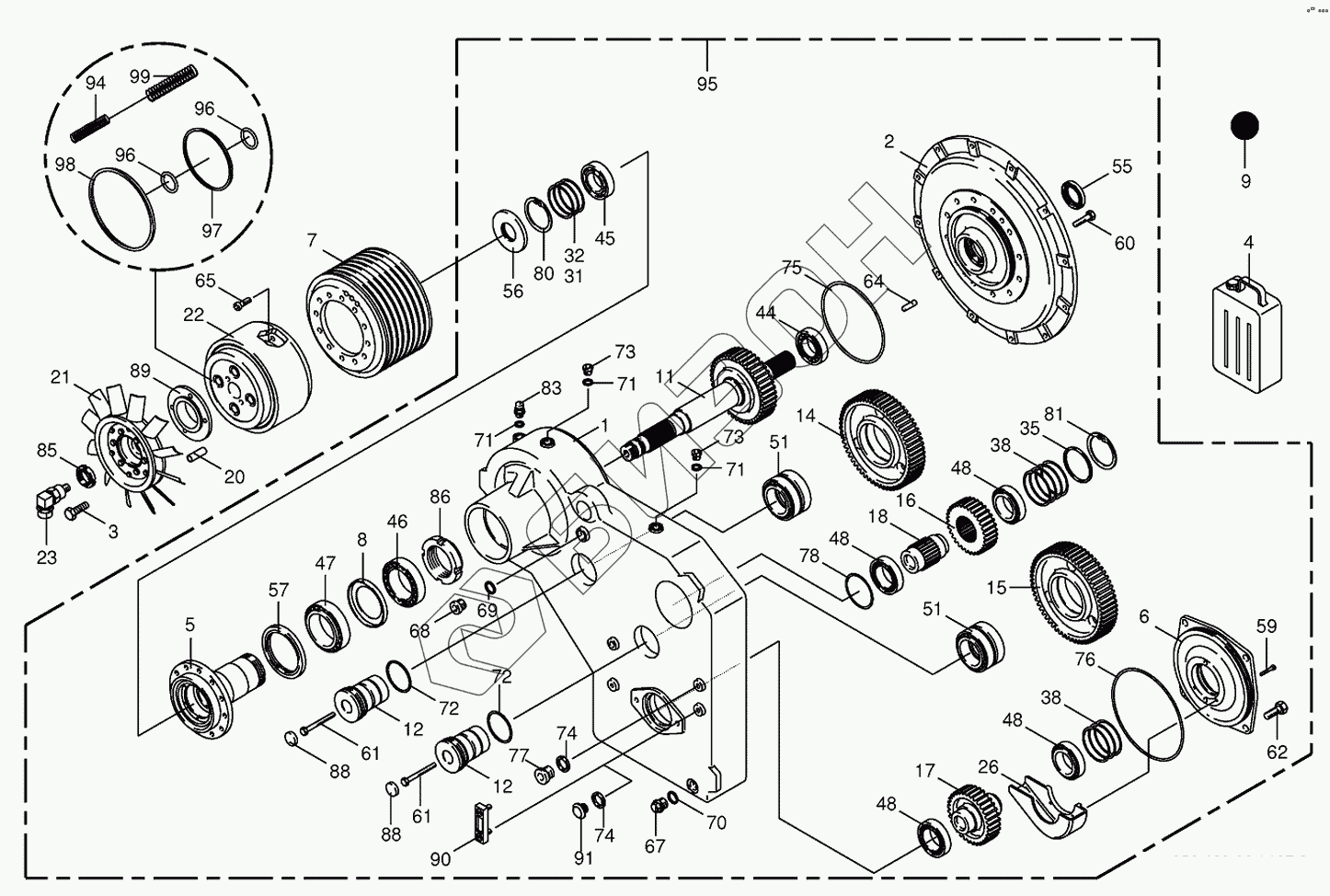

Графический каталог запасных частей к технике: KRONE BIG-X-500. Motor output gear
1
2
3
4
5
6
7
8
9
11
12
12
14
15
16
17
18
20
21
22
23
26
31
31
32
35
38
38
38
44
45
46
47
48
48
48
48
51
51
55
56
57
59
60
61
61
62
64
65
67
68
69
70
71
71
71
72
72
73
73
74
74
75
76
77
78
80
81
83
85
86
88
88
89
90
91
94
95
96
96
97
98
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270010570 | 270010570 | Lip seal |
Загрузка ...
|
|
| 270015720 | 270015720 | Outer discs |
Загрузка ...
|
|
| 270015710 | 270015710 | Internal discs |
Загрузка ...
|
|
| 1 | 009557870 | Housing |
Загрузка ...
|
|
| 2 | 009557540 | Motor flange |
Загрузка ...
|
|
| 3 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009260280 | Oil-Id.-no.= 5ltr |
Загрузка ...
|
|
| 5 | 009557710 | Bearing flange |
Загрузка ...
|
|
| 6 | 009557880 | Bearing housing |
Загрузка ...
|
|
| 7 | 009557730 | V-belt pulley |
Загрузка ...
|
|
| 8 | 009557890 | Dust cap |
Загрузка ...
|
|
| 9 | 009260240 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 11 | 009557760 | Spur wheel shaft |
Загрузка ...
|
|
| 12 | 009557770 | Axle |
Загрузка ...
|
|
| 14 | 009557900 | Spur gear |
Загрузка ...
|
|
| 15 | 009557910 | Spur gear |
Загрузка ...
|
|
| 16 | 009557800 | Spur gear |
Загрузка ...
|
|
| 17 | 009557810 | Spur wheel shaft |
Загрузка ...
|
|
| 18 | 009557820 | Hollow shaft |
Загрузка ...
|
|
| 20 | 009158240 | Grooved dowel pin |
Загрузка ...
|
|
| 21 | 009557850 | Vetilator |
Загрузка ...
|
|
| 22 | 009403111 | Multi-disk clutch |
Загрузка ...
|
|
| 23 | 002327910 | Oil supply |
Загрузка ...
|
|
| 26 | 009557830 | Oil sump |
Загрузка ...
|
|
| 31 | 009109700 | Shim ring |
Загрузка ...
|
|
| 31 | 009109720 | Shim ring |
Загрузка ...
|
|
| 32 | 009109730 | Shim ring |
Загрузка ...
|
|
| 35 | 009107130 | Supporting disc |
Загрузка ...
|
|
| 38 | 009109260 | Shim ring |
Загрузка ...
|
|
| 38 | 009109250 | Shim ring |
Загрузка ...
|
|
| 44 | 009323040 | Roller bearing |
Загрузка ...
|
|
| 45 | 009303590 | Grooved ball bearing |
Загрузка ...
|
|
| 46 | 009321710 | Taper roller bearing |
Загрузка ...
|
|
| 47 | 009321850 | Taper roller bearing |
Загрузка ...
|
|
| 48 | 009321790 | Taper roller bearing |
Загрузка ...
|
|
| 51 | 009557920 | Rolling bearing unit |
Загрузка ...
|
|
| 55 | 009360800 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 56 | 009360810 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 57 | 009360511 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 59 | 009030500 | Allen screw |
Загрузка ...
|
|
| 60 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 61 | 009011582 | Hex head bolt |
Загрузка ...
|
|
| 62 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 64 | 009157110 | Cyl. pin |
Загрузка ...
|
|
| 65 | 009030591 | Allen screw |
Загрузка ...
|
|
| 67 | 009060050 | Screw plug |
Загрузка ...
|
|
| 68 | 009377010 | Gasket ring |
Загрузка ...
|
|
| 69 | 009060120 | Screw plug |
Загрузка ...
|
|
| 70 | 009377511 | Gasket ring |
Загрузка ...
|
|
| 71 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 72 | 009375140 | O-ring |
Загрузка ...
|
|
| 73 | 009060071 | Screw plug |
Загрузка ...
|
|
| 74 | 900000860 | Gasket ring |
Загрузка ...
|
|
| 75 | 009555570 | O-ring |
Загрузка ...
|
|
| 76 | 009376330 | O-ring |
Загрузка ...
|
|
| 77 | 900000870 | Screw plug |
Загрузка ...
|
|
| 78 | 009370310 | Nilos-ring |
Загрузка ...
|
|
| 80 | 009116800 | Circlip |
Загрузка ...
|
|
| 81 | 009116810 | Circlip |
Загрузка ...
|
|
| 83 | 009198360 | Breather |
Загрузка ...
|
|
| 85 | 009095530 | Slotted nut |
Загрузка ...
|
|
| 86 | 009095110 | Slotted nut |
Загрузка ...
|
|
| 88 | 009557840 | Cap |
Загрузка ...
|
|
| 89 | 009558091 | Adapter |
Загрузка ...
|
|
| 90 | 009198370 | Oil level indicator |
Загрузка ...
|
|
| 91 | 009198390 | Oil sight glass |
Загрузка ...
|
|
| 94 | 009404210 | Pressure spring |
Загрузка ...
|
|
| 95 | 002174690 | Motor output gear |
Загрузка ...
|
|
| 96 | 009376350 | O-ring |
Загрузка ...
|
|
| 97 | 009360850 | Gasket |
Загрузка ...
|
|
| 98 | 009360860 | Gasket |
Загрузка ...
|
|
| 99 | 009404200 | Pressure spring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
