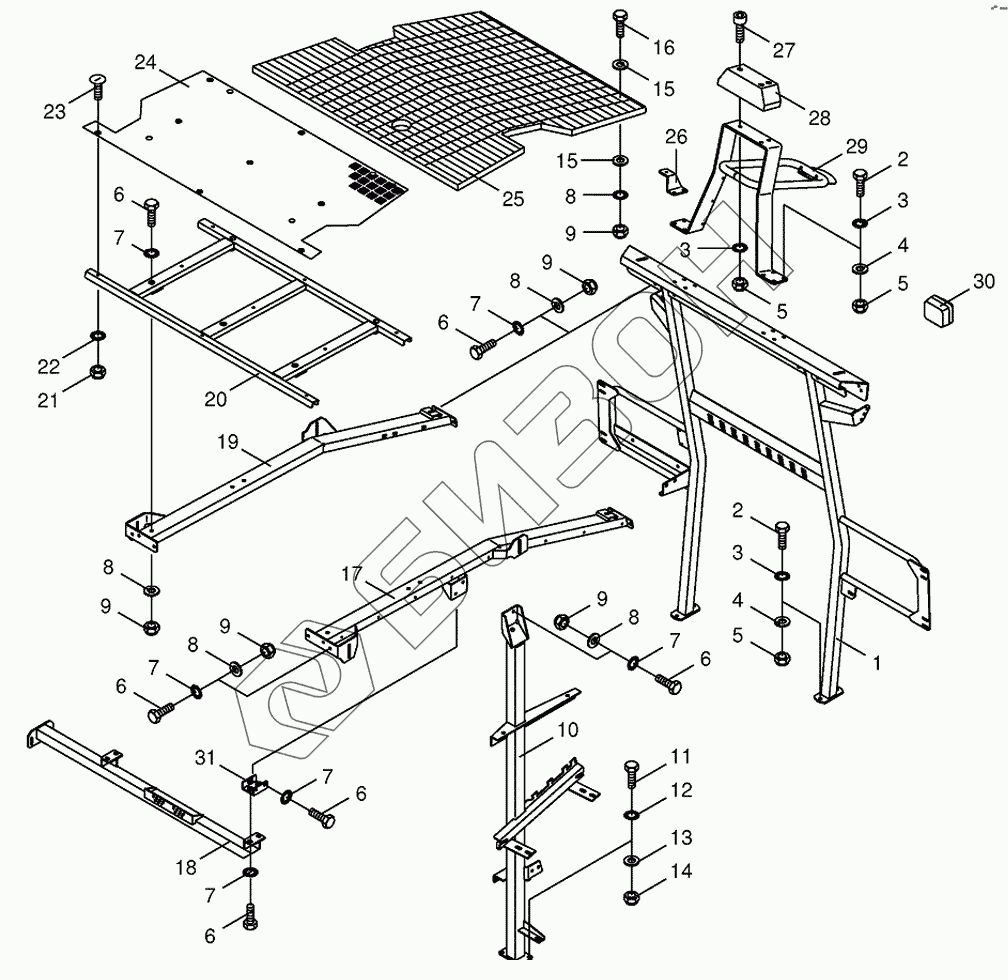

Графический каталог запасных частей к технике: KRONE BIG-X-500. Panelling frame/Cladding-back top
1
2
2
2
3
3
3
4
4
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 1 | 002132100 | Rear support |
Загрузка ...
|
|
| 2 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009105061 | Washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009104140 | Washer |
Загрузка ...
|
|
| 9 | 009087580 | Locknut |
Загрузка ...
|
|
| 10 | 002131200 | Tank support |
Загрузка ...
|
|
| 11 | 009003190 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009105102 | Washer |
Загрузка ...
|
|
| 14 | 009087140 | Locknut |
Загрузка ...
|
|
| 15 | 009103530 | Washer |
Загрузка ...
|
|
| 16 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 17 | 002131800 | Top brace-left |
Загрузка ...
|
|
| 18 | 200214210 | Charge air pipe support |
Загрузка ...
|
|
| 19 | 002131870 | Top brace-right |
Загрузка ...
|
|
| 20 | 002149120 | Roof sheeting carrier |
Загрузка ...
|
|
| 21 | 009087060 | Locknut |
Загрузка ...
|
|
| 22 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 24 | 002149170 | Roof sheeting |
Загрузка ...
|
|
| 25 | 002147360 | Rust-back |
Загрузка ...
|
|
| 26 | 002157110 | Headlight support |
Загрузка ...
|
|
| 27 | 009031440 | Allen screw |
Загрузка ...
|
|
| 28 | 009242310 | Rubber pad |
Загрузка ...
|
|
| 29 | 002130960 | Emission uptake-Camera |
Загрузка ...
|
|
| 29 | 200202430 | Emission uptake-Mirror |
Загрузка ...
|
|
| 30 | 009246350 | Work light |
Загрузка ...
|
|
| 31 | 200215610 | U-plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
