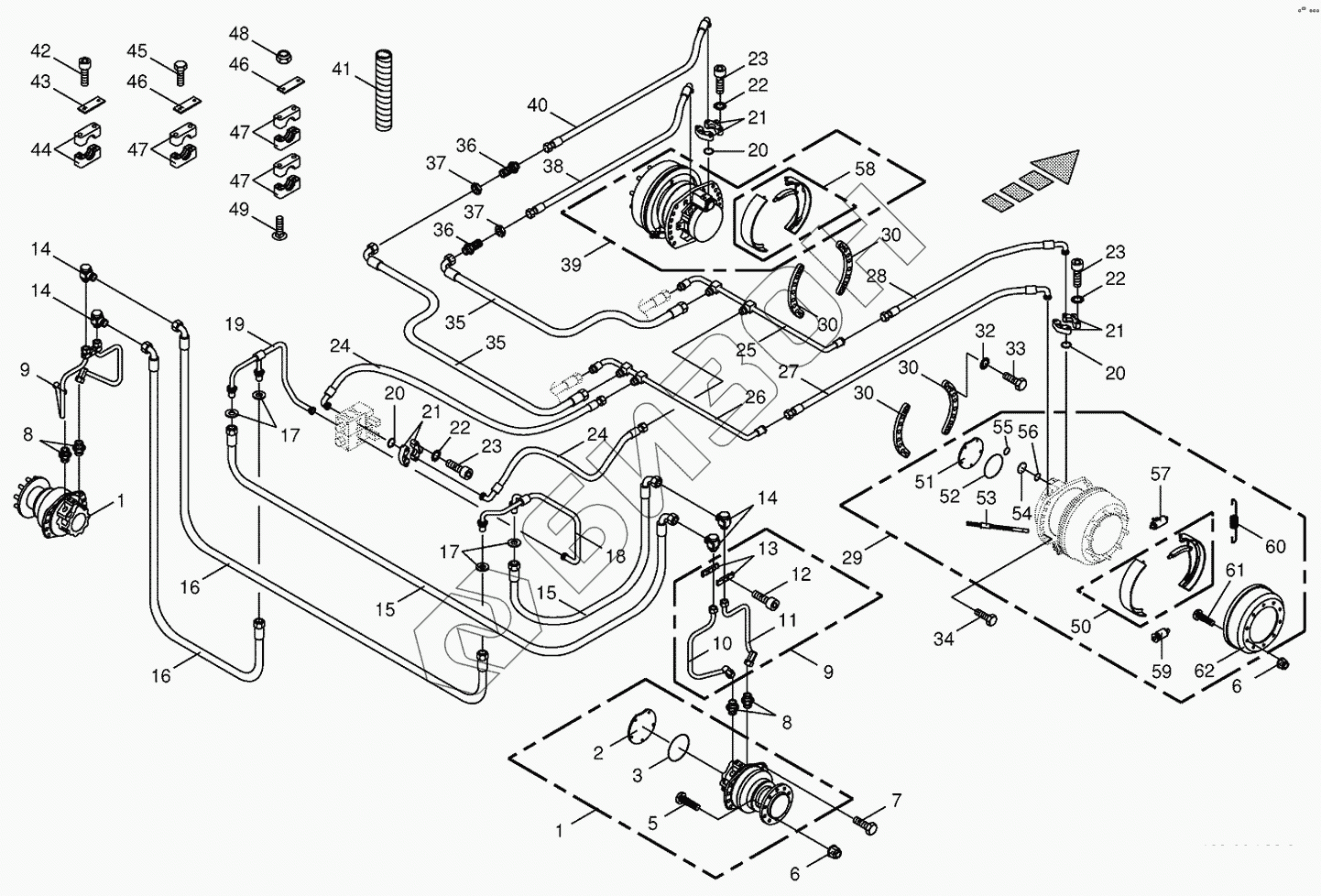

Графический каталог запасных частей к технике: KRONE BIG-X-500. Traction drive wheel engine
1
1
2
3
5
6
6
7
8
8
9
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
25
26
27
28
29
30
30
30
30
32
33
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
46
47
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270001250 | Wheel motor-back |
Загрузка ...
|
|
| 2 | 270118990 | Cover Wheel Motor |
Загрузка ...
|
|
| 3 | 009375730 | O-ring |
Загрузка ...
|
|
| 5 | 009401621 | Wheel pin |
Загрузка ...
|
|
| 6 | 009102240 | Nut |
Загрузка ...
|
|
| 7 | 900000690 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009196380 | Male connector |
Загрузка ...
|
|
| 9 | 200202681 | Solder piece |
Загрузка ...
|
|
| 10 | 200202691 | Solder piece |
Загрузка ...
|
|
| 11 | 200202701 | Solder piece |
Загрузка ...
|
|
| 12 | 009031061 | Allen screw |
Загрузка ...
|
|
| 13 | 200202710 | Clamp-2 halves |
Загрузка ...
|
|
| 14 | 002220170 | Hinged union |
Загрузка ...
|
|
| 15 | 009200111 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009200470 | High pressure hose line |
Загрузка ...
|
|
| 17 | 002286920 | Washer |
Загрузка ...
|
|
| 18 | 200211980 | Solder piece |
Загрузка ...
|
|
| 19 | 200211970 | Solder piece |
Загрузка ...
|
|
| 20 | 009375580 | O-ring |
Загрузка ...
|
|
| 21 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 22 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009031431 | Allen screw |
Загрузка ...
|
|
| 24 | 270012120 | High pressure hose line |
Загрузка ...
|
|
| 25 | 200202660 | Solder piece |
Загрузка ...
|
|
| 26 | 200202670 | Solder piece |
Загрузка ...
|
|
| 27 | 009198570 | High pressure hose line |
Загрузка ...
|
|
| 28 | 009198560 | High pressure hose line |
Загрузка ...
|
|
| 29 | 009191901 | Wheel motor-right front |
Загрузка ...
|
|
| 30 | 200220760 | Screw-in slat |
Загрузка ...
|
|
| 32 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009003110 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009198501 | High pressure hose line |
Загрузка ...
|
|
| 36 | 009193630 | Straight 2-way connector |
Загрузка ...
|
|
| 37 | 009080610 | Hex nut |
Загрузка ...
|
|
| 38 | 009198540 | High pressure hose line |
Загрузка ...
|
|
| 39 | 009191911 | Wheel motor-left front |
Загрузка ...
|
|
| 40 | 009198550 | High pressure hose line |
Загрузка ...
|
|
| 41 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 42 | 009031161 | Allen screw |
Загрузка ...
|
|
| 43 | 009251300 | Cover plate |
Загрузка ...
|
|
| 44 | 009251522 | Tube clamp-2 halves |
Загрузка ...
|
|
| 45 | 009014370 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009251251 | Cover plate |
Загрузка ...
|
|
| 47 | 009251531 | Tube clamp-2 halves |
Загрузка ...
|
|
| 48 | 009087580 | Locknut |
Загрузка ...
|
|
| 49 | 900000250 | Coach bolt |
Загрузка ...
|
|
| 50 | 270009290 | Brake shoe-right, incl. spring |
Загрузка ...
|
|
| 51 | 009190550 | Cover |
Загрузка ...
|
|
| 52 | 009376300 | O-ring |
Загрузка ...
|
|
| 53 | 009190590 | Brake cable |
Загрузка ...
|
|
| 54 | 009190910 | Lid for operating piston |
Загрузка ...
|
|
| 55 | 900002260 | O-ring |
Загрузка ...
|
|
| 56 | 009376310 | O-ring |
Загрузка ...
|
|
| 57 | 009190580 | Wheel brake cylinder |
Загрузка ...
|
|
| 58 | 270009710 | Brake shoe-left |
Загрузка ...
|
|
| 59 | 009405430 | Autom. adjuster |
Загрузка ...
|
|
| 60 | 009190610 | Spring set |
Загрузка ...
|
|
| 61 | 009191180 | Wheel pin |
Загрузка ...
|
|
| 62 | 009190600 | Brake drum-10 hole |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
