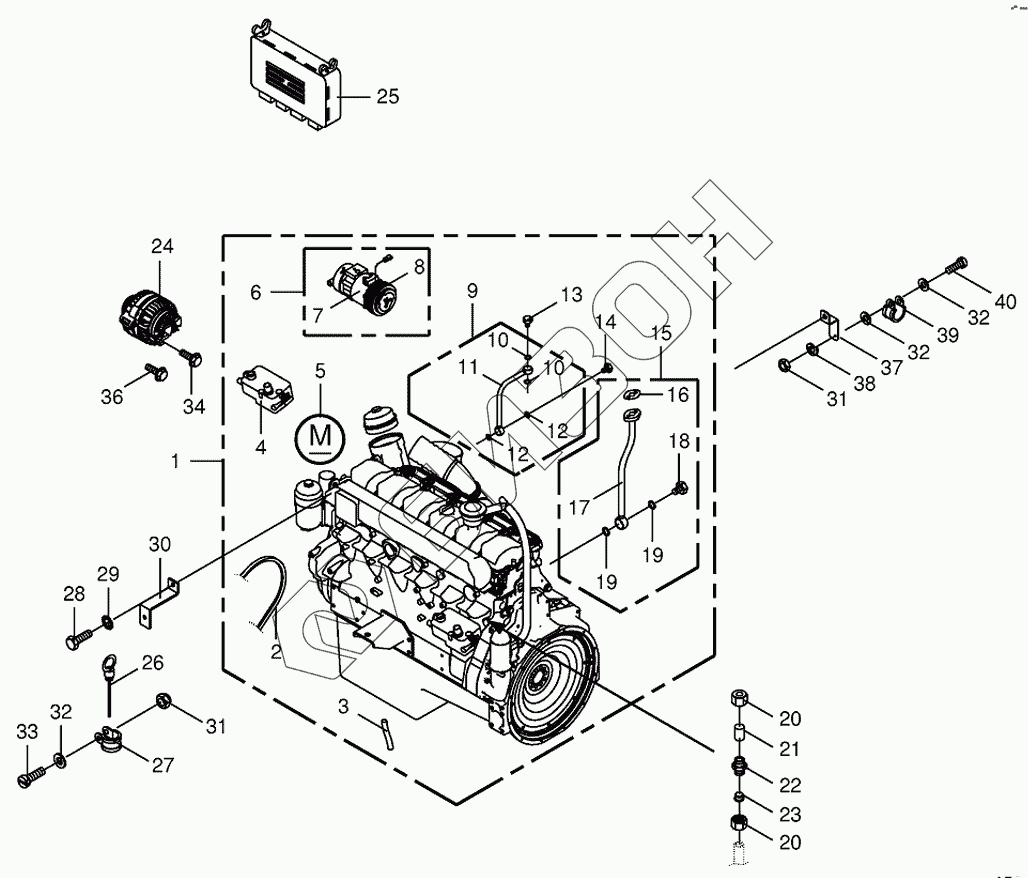

Графический каталог запасных частей к технике: KRONE BIG-X-500. Diesel engine
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
32
33
34
34
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009404170 | 009404170 | Oil filter cartridge |
Загрузка ...
|
|
| 009402890 | 009402890 | Fuel-main filter cartridge |
Загрузка ...
|
|
| 1 | 002142000 | Diesel engine-OM 460 LA |
Загрузка ...
|
|
| 2 | 270019200 | V-belt |
Загрузка ...
|
|
| 3 | 270012290 | Oil discharge hose |
Загрузка ...
|
|
| 4 | 270016200 | Compressor |
Загрузка ...
|
|
| 5 | 009404430 | Starter |
Загрузка ...
|
|
| 6 | 009404050 | Compressor for air conditioner |
Загрузка ...
|
|
| 7 | 270008820 | Compressor (air conditioner) |
Загрузка ...
|
|
| 8 | 270008830 | Clutch |
Загрузка ...
|
|
| 9 | 200237490 | Lubrication line-Supply |
Загрузка ...
|
|
| 10 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 11 | 270021990 | Oil line-Supply |
Загрузка ...
|
|
| 12 | 009377220 | Gasket ring |
Загрузка ...
|
|
| 13 | 900003910 | Hollow screw |
Загрузка ...
|
|
| 14 | 009197170 | Hollow screw |
Загрузка ...
|
|
| 15 | 200237500 | Lubrication line-Return |
Загрузка ...
|
|
| 16 | 270021760 | Sealing enclosure |
Загрузка ...
|
|
| 17 | 270022000 | Oil line-Return |
Загрузка ...
|
|
| 18 | 009404130 | Hollow screw |
Загрузка ...
|
|
| 19 | 009377511 | Gasket ring |
Загрузка ...
|
|
| 20 | 009210391 | Nozzle disc cap |
Загрузка ...
|
|
| 21 | 900002360 | Locking cone w. O-ring |
Загрузка ...
|
|
| 22 | 009210491 | Connector |
Загрузка ...
|
|
| 23 | 009210451 | Cutting ring |
Загрузка ...
|
|
| 24 | 200800230 | Alternator |
Загрузка ...
|
|
| 25 | 200801410 | Motor-regulator |
Загрузка ...
|
|
| 26 | 270017260 | Oil level dipstick |
Загрузка ...
|
|
| 27 | 009240100 | Tube clip w. rubber |
Загрузка ...
|
|
| 28 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 30 | 200213040 | Support |
Загрузка ...
|
|
| 31 | 009087020 | Locknut |
Загрузка ...
|
|
| 32 | 009105001 | Washer |
Загрузка ...
|
|
| 33 | 009037471 | Allen screw |
Загрузка ...
|
|
| 34 | 270031080 | Screw |
Загрузка ...
|
|
| 34 | 270032330 | Screw |
Загрузка ...
|
|
| 36 | 270032350 | Screw |
Загрузка ...
|
|
| 37 | 200808060 | Holding plate |
Загрузка ...
|
|
| 38 | 009100310 | Spring washer |
Загрузка ...
|
|
| 39 | 009240141 | Tube clip w. rubber |
Загрузка ...
|
|
| 40 | 009037450 | Allen screw |
Загрузка ...
|
