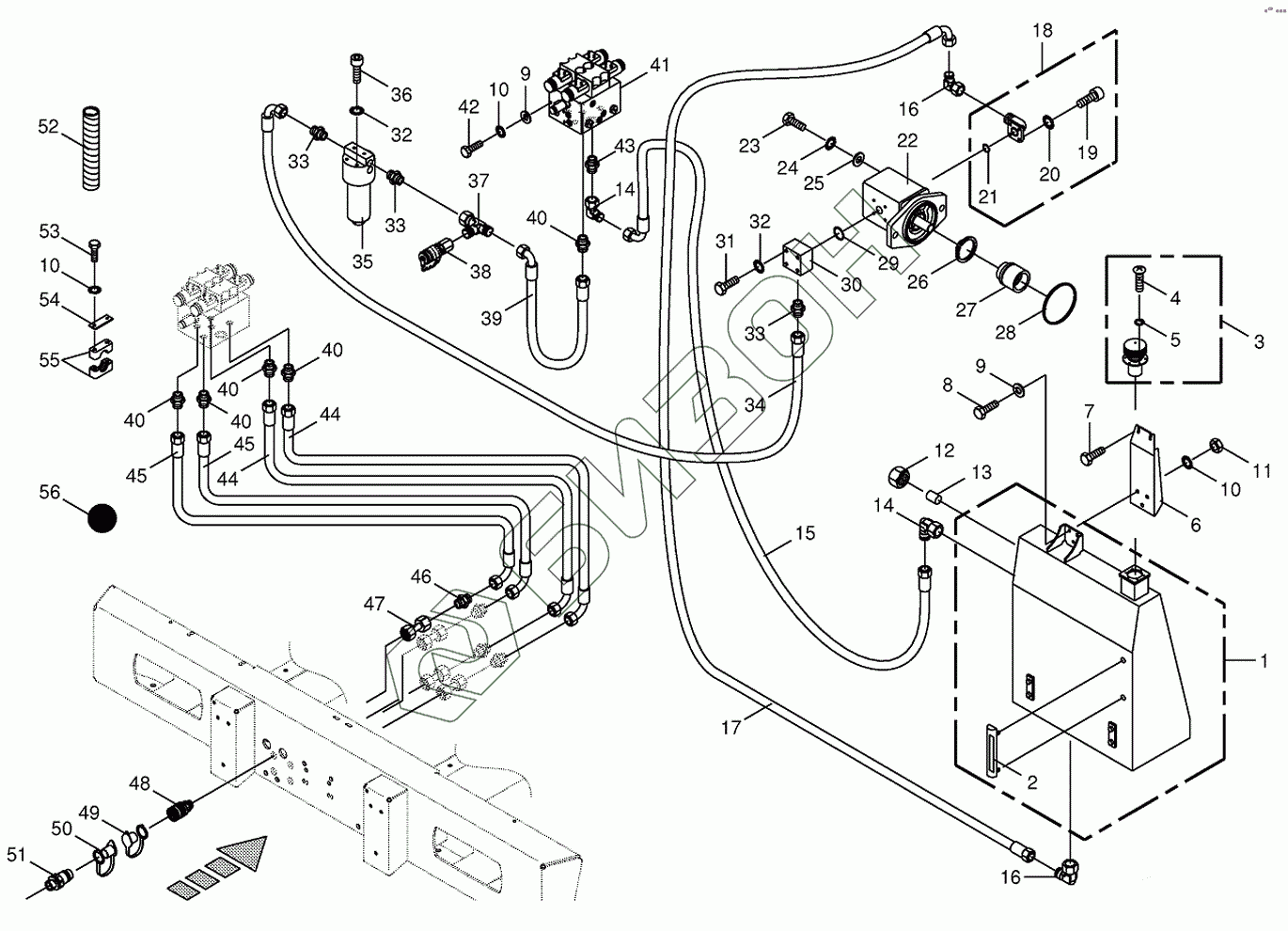

Графический каталог запасных частей к технике: KRONE BIG-X-500. Hydraulics-additive connection back
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
33
34
35
36
37
38
39
40
40
40
40
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009209340 | 009209340 | Filter element |
Загрузка ...
|
|
| 009376140 | 009376140 | O-ring |
Загрузка ...
|
|
| 009197310 | 009197310 | Filter element |
Загрузка ...
|
|
| 009376150 | 009376150 | O-ring / pto shaft half |
Загрузка ...
|
|
| 1 | 200230350 | Additional oil tank |
Загрузка ...
|
|
| 2 | 009400291 | Oil level indicator |
Загрузка ...
|
|
| 3 | 002191690 | Filler neck |
Загрузка ...
|
|
| 4 | 009047690 | Fillister head screw |
Загрузка ...
|
|
| 5 | 009370000 | O-ring |
Загрузка ...
|
|
| 6 | 200235640 | Support |
Загрузка ...
|
|
| 7 | 009002000 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009104140 | Washer |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009082120 | Hex nut |
Загрузка ...
|
|
| 12 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 13 | 009193010 | Locking cone w. O-ring |
Загрузка ...
|
|
| 14 | 009208220 | Angle lug |
Загрузка ...
|
|
| 15 | 009197940 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009208230 | Lug |
Загрузка ...
|
|
| 17 | 270040100 | High pressure hose line |
Загрузка ...
|
|
| 18 | 009197580 | Flange connection |
Загрузка ...
|
|
| 19 | 009030771 | Allen screw |
Загрузка ...
|
|
| 19 | 009030840 | Allen screw |
Загрузка ...
|
|
| 20 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 21 | 270009880 | O-ring |
Загрузка ...
|
|
| 22 | 270020040 | Pump |
Загрузка ...
|
|
| 23 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009105061 | Washer |
Загрузка ...
|
|
| 25 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009115100 | Circlip |
Загрузка ...
|
|
| 27 | 200240360 | Adapter |
Загрузка ...
|
|
| 28 | 009376111 | O-ring |
Загрузка ...
|
|
| 29 | 009375050 | O-ring |
Загрузка ...
|
|
| 30 | 002286601 | Connecting flange |
Загрузка ...
|
|
| 31 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009211741 | Male connector |
Загрузка ...
|
|
| 34 | 009201160 | High pressure hose line |
Загрузка ...
|
|
| 35 | 009209321 | High pressure filter |
Загрузка ...
|
|
| 36 | 009030771 | Allen screw |
Загрузка ...
|
|
| 37 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 38 | 009199690 | T-connector |
Загрузка ...
|
|
| 39 | 270011570 | High pressure hose line |
Загрузка ...
|
|
| 40 | 009211792 | Male connector |
Загрузка ...
|
|
| 41 | 270002640 | Diverter valve bloc |
Загрузка ...
|
|
| 42 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009196571 | Male connector |
Загрузка ...
|
|
| 44 | 009215490 | High pressure hose line |
Загрузка ...
|
|
| 45 | 270020090 | High pressure hose line |
Загрузка ...
|
|
| 46 | 009211700 | Connector |
Загрузка ...
|
|
| 47 | 002307470 | Double nipple |
Загрузка ...
|
|
| 48 | 270002660 | Sleeve |
Загрузка ...
|
|
| 49 | 270004530 | Dust cap-red |
Загрузка ...
|
|
| 50 | 270004540 | Dust cap-red |
Загрузка ...
|
|
| 51 | 270002650 | Connector plug |
Загрузка ...
|
|
| 52 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 53 | 009002851 | Hex head bolt |
Загрузка ...
|
|
| 54 | 009251300 | Cover plate |
Загрузка ...
|
|
| 55 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 56 | 009260291 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
