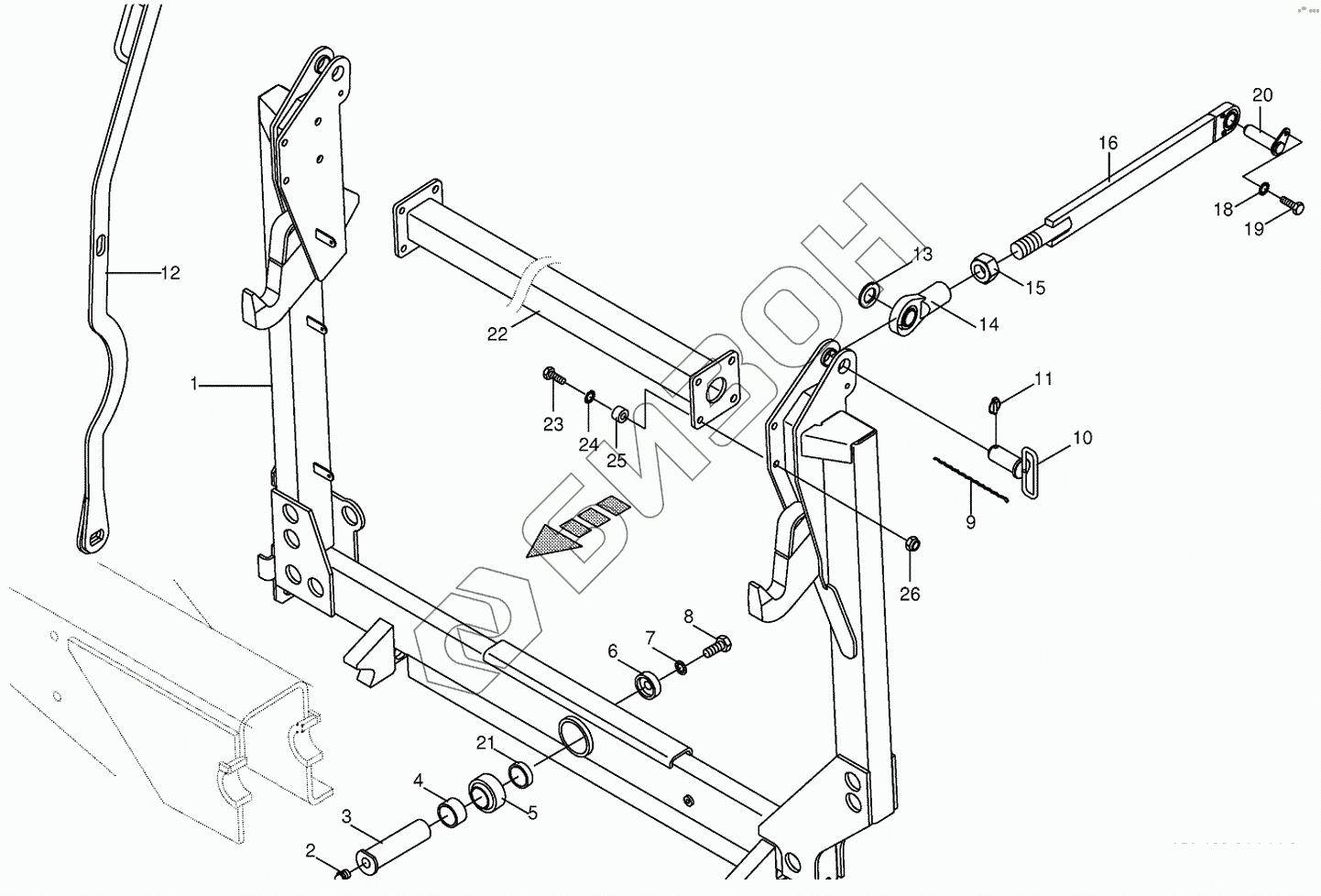

Графический каталог запасных частей к технике: KRONE BIG-X-500. Pivoting frame/linkage
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200244430 | Pivoting frame-for tyres |
Загрузка ...
|
|
| 1 | 200225921 | Pivoting frame |
Загрузка ...
|
|
| 2 | 009191050 | Grease niple |
Загрузка ...
|
|
| 3 | 002212932 | Bearing bolt |
Загрузка ...
|
|
| 4 | 002147210 | Bushing |
Загрузка ...
|
|
| 5 | 009347790 | Radial bearing |
Загрузка ...
|
|
| 6 | 002212951 | End plate |
Загрузка ...
|
|
| 7 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009226230 | Chain |
Загрузка ...
|
|
| 10 | 002277412 | Pin |
Загрузка ...
|
|
| 11 | 009170061 | Linch pin |
Загрузка ...
|
|
| 12 | 200241970 | Stop lever |
Загрузка ...
|
|
| 13 | 009105152 | Washer |
Загрузка ...
|
|
| 14 | 009347800 | Joint head |
Загрузка ...
|
|
| 15 | 009080460 | Hex nut |
Загрузка ...
|
|
| 16 | 002174850 | Coupler |
Загрузка ...
|
|
| 18 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 20 | 002166770 | Pin |
Загрузка ...
|
|
| 21 | 002147200 | Bushing |
Загрузка ...
|
|
| 22 | 200225830 | Cross arm |
Загрузка ...
|
|
| 23 | 009014502 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 25 | 003410651 | Spacer bushing |
Загрузка ...
|
|
| 26 | 009087010 | Locknut |
Загрузка ...
|
