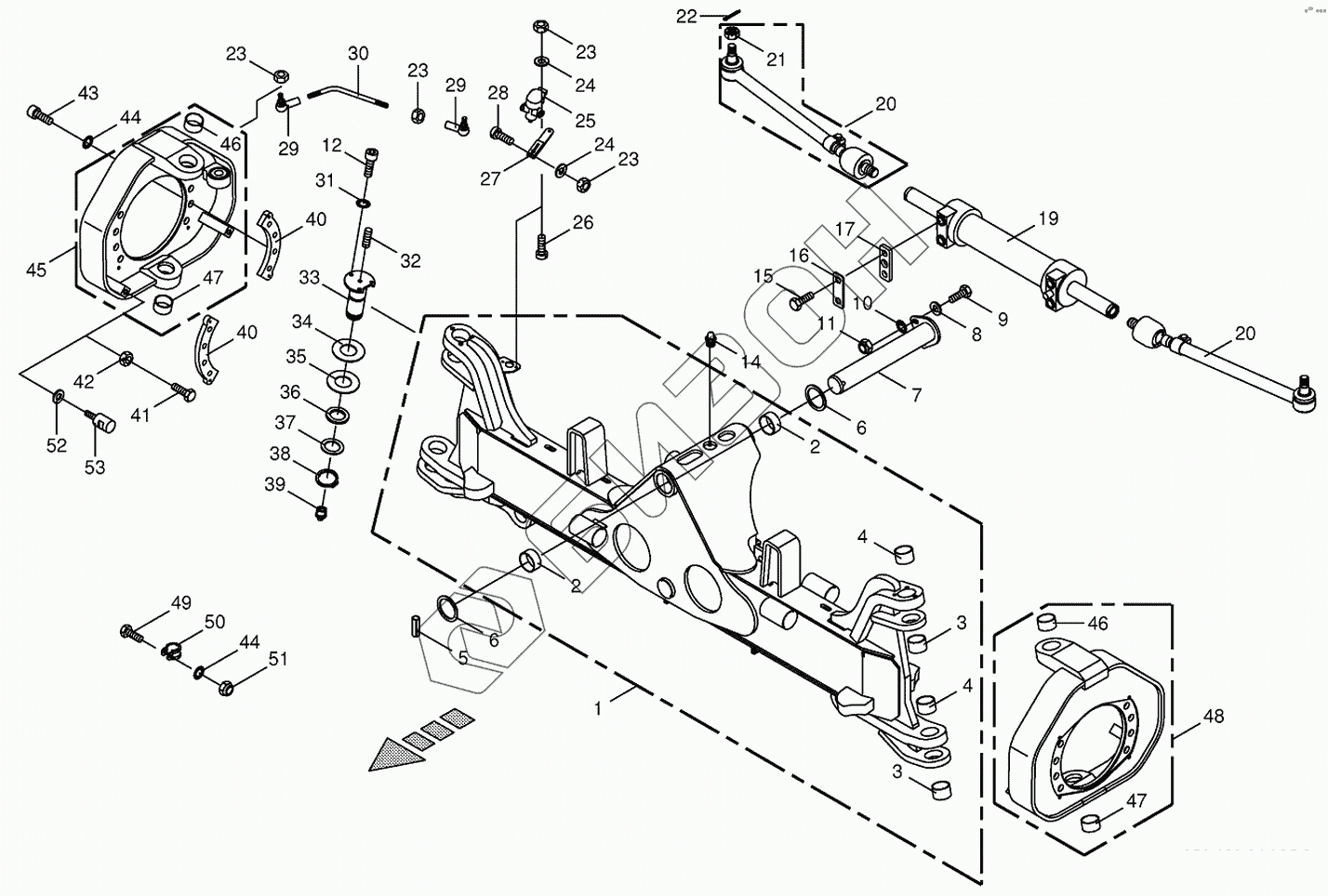

Графический каталог запасных частей к технике: KRONE BIG-X-500. Steering axle

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
6
6
6
7
8
9
10
11
12
12
14
15
16
17
19
20
20
21
22
23
23
23
23
24
24
25
26
27
28
29
29
30
31
32
33
33
34
35
36
37
37
38
39
40
40
41
42
43
44
44
45
46
46
47
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали Цена
270071560 270071560 Sealing set
Загрузка ...
1 200234551 Steered axle carrier
Загрузка ...
2 009353310 Bearing bush
Загрузка ...
3 009353451 Bearing bush
Загрузка ...
4 900001200 Bearing bush
Загрузка ...
5 009127520 Roll pin
Загрузка ...
6 009110040 Shim ring
Загрузка ...
6 009110051 Shim ring
Загрузка ...
7 002218773 Retention bolt
Загрузка ...
8 009103200 Washer
Загрузка ...
9 009014510 Hex head bolt
Загрузка ...
10 009099101 Detent edged washer
Загрузка ...
11 009087010 Locknut
Загрузка ...
12 009031051 Allen screw
Загрузка ...
12 009031082 Allen screw
Загрузка ...
14 009191050 Grease niple
Загрузка ...
15 009003821 Hex head bolt
Загрузка ...
16 200220740 Locking plate
Загрузка ...
17 002199371 Double roller
Загрузка ...
19 270012390 Steering cylinder
Загрузка ...
20 200205311 Axial tie rod
Загрузка ...
21 009089270 Castellated nut
Загрузка ...
22 009120891 Cotter pin
Загрузка ...
23 009082071 Hex nut
Загрузка ...
24 009105001 Washer
Загрузка ...
25 200804350 Sensor-2-pole
Загрузка ...
26 009037471 Allen screw
Загрузка ...
27 002178051 Lever
Загрузка ...
28 009036610 Allen screw
Загрузка ...
29 009271140 Link
Загрузка ...
30 200229120 Coupler
Загрузка ...
31 009099070 Detent edged washer
Загрузка ...
32 900000640 Threaded pin
Загрузка ...
33 200218020 Retention bolt-top
Загрузка ...
33 200218030 Retention bolt-below
Загрузка ...
34 200204870 Approach disc
Загрузка ...
35 002133341 Approach disc
Загрузка ...
36 200218040 End plate
Загрузка ...
37 009109030 Shim ring
Загрузка ...
37 009109040 Shim ring
Загрузка ...
38 009115540 Circlip
Загрузка ...
39 009191070 Grease niple
Загрузка ...
40 002130980 Screw-on strip
Загрузка ...
41 009003491 Hex head bolt
Загрузка ...
42 009082200 Hex nut
Загрузка ...
43 009030791 Allen screw
Загрузка ...
44 009099081 Detent edged washer
Загрузка ...
45 200234560 Journal-right
Загрузка ...
46 002194390 Bearing bush
Загрузка ...
47 900001190 Bearing bush
Загрузка ...
48 200234570 Journal-left
Загрузка ...
49 009002140 Hex head bolt
Загрузка ...
50 009240610 Tube clip w. rubber
Загрузка ...
51 009087060 Locknut
Загрузка ...
52 009103620 Washer
Загрузка ...
53 200228570 Steering limitation-optional
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
