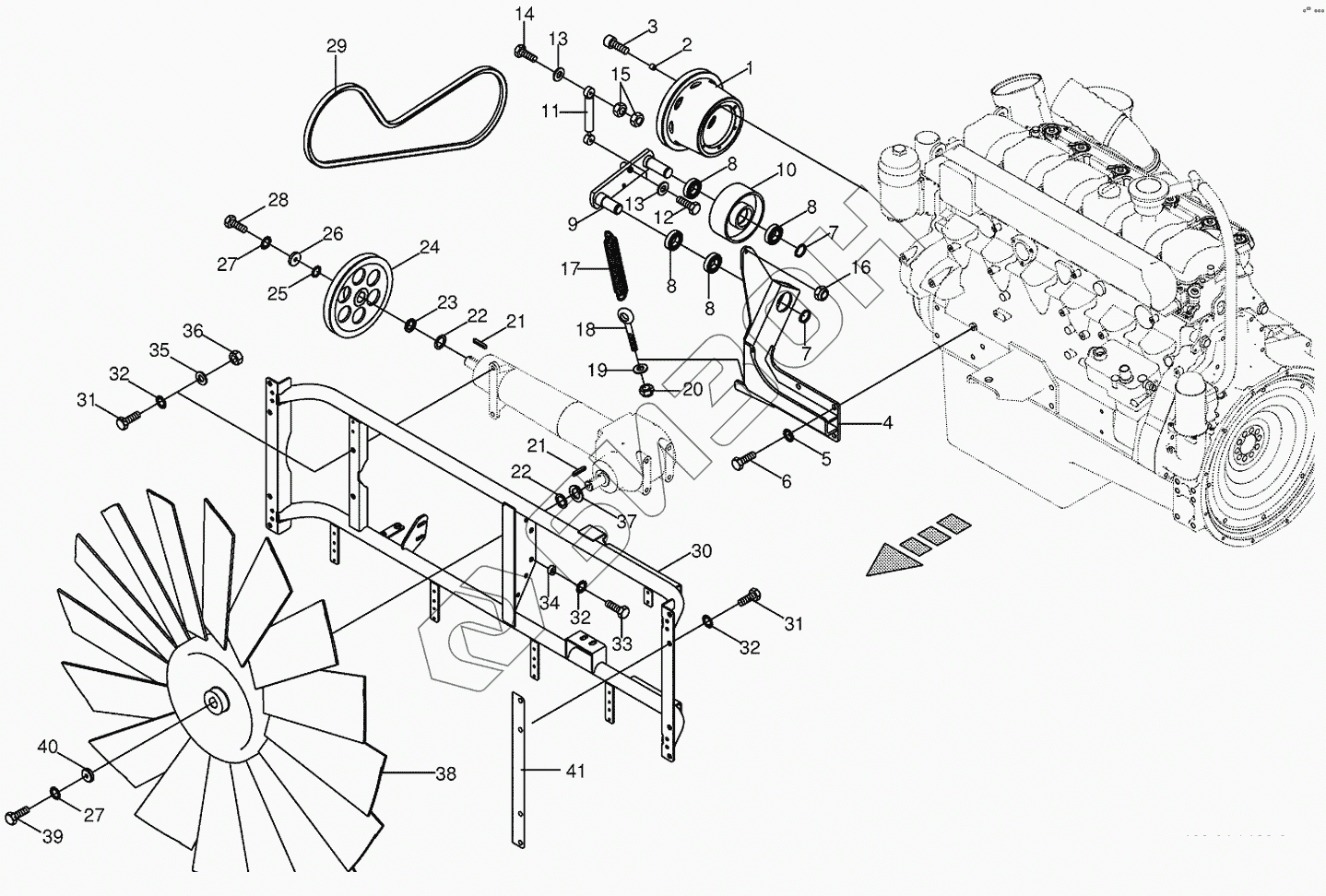

Графический каталог запасных частей к технике: KRONE BIG-X-500. Ventilator wheel/Drive
1
2
3
4
5
6
7
7
8
8
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
22
22
23
24
25
25
26
27
27
28
29
30
31
31
32
32
32
33
34
35
36
37
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200203240 | V-belt pulley |
Загрузка ...
|
|
| 2 | 002211671 | Bushing |
Загрузка ...
|
|
| 3 | 009030800 | Allen screw |
Загрузка ...
|
|
| 4 | 200213060 | Support |
Загрузка ...
|
|
| 5 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 6 | 900000290 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009115360 | Circlip |
Загрузка ...
|
|
| 8 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 002316513 | Rocker |
Загрузка ...
|
|
| 10 | 002299422 | Jockey pulley |
Загрузка ...
|
|
| 11 | 002307640 | Damper |
Загрузка ...
|
|
| 12 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009104130 | Washer |
Загрузка ...
|
|
| 14 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009082100 | Hex nut |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 002818061 | Tension spring |
Загрузка ...
|
|
| 18 | 009183100 | Eye screw |
Загрузка ...
|
|
| 19 | 009106030 | Washer |
Загрузка ...
|
|
| 20 | 009087060 | Locknut |
Загрузка ...
|
|
| 21 | 009150781 | Fit-in key |
Загрузка ...
|
|
| 22 | 009108651 | Shim ring |
Загрузка ...
|
|
| 22 | 009108641 | Shim ring |
Загрузка ...
|
|
| 22 | 009108620 | Shim ring |
Загрузка ...
|
|
| 23 | 002254551 | Spacing washer |
Загрузка ...
|
|
| 24 | 200203250 | V-belt pulley |
Загрузка ...
|
|
| 25 | 009108081 | Shim ring |
Загрузка ...
|
|
| 25 | 009108261 | Shim ring |
Загрузка ...
|
|
| 26 | 002238931 | Washer |
Загрузка ...
|
|
| 27 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009215601 | V-belt |
Загрузка ...
|
|
| 30 | 200202131 | Gearbox support |
Загрузка ...
|
|
| 31 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 34 | 002282511 | Spacer bushing |
Загрузка ...
|
|
| 35 | 009103200 | Washer |
Загрузка ...
|
|
| 36 | 009082150 | Hex nut |
Загрузка ...
|
|
| 37 | 002256770 | Spacer ring |
Загрузка ...
|
|
| 38 | 002239131 | Ventilator wheel |
Загрузка ...
|
|
| 39 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 40 | 002238931 | Washer |
Загрузка ...
|
|
| 41 | 200237380 | Spacer plate |
Загрузка ...
|
|
| 41 | 200237390 | Spacer plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
