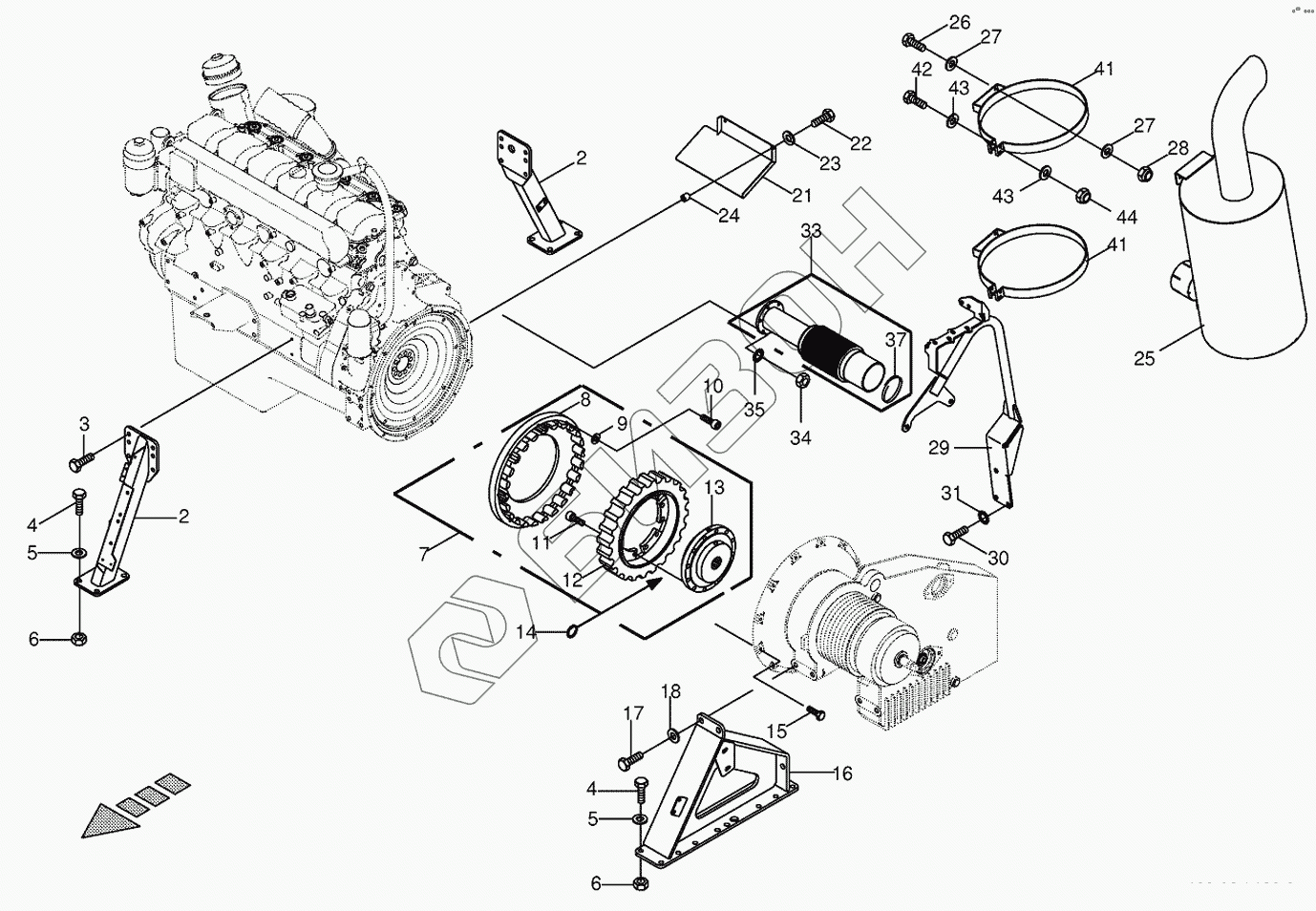

Графический каталог запасных частей к технике: KRONE BIG-X-500. Clutch/Silencer
2
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
21
22
23
24
25
26
27
27
28
29
30
31
33
34
35
37
41
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 200203272 | Engine support |
Загрузка ...
|
|
| 3 | 900000290 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009006780 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009103620 | Washer |
Загрузка ...
|
|
| 6 | 009082200 | Hex nut |
Загрузка ...
|
|
| 7 | 270039530 | Clutch |
Загрузка ...
|
|
| 8 | 009403630 | Flange |
Загрузка ...
|
|
| 9 | 009107120 | Supporting disc |
Загрузка ...
|
|
| 10 | 009031011 | Allen screw |
Загрузка ...
|
|
| 11 | 009032103 | Allen screw |
Загрузка ...
|
|
| 12 | 270039550 | Rubber element |
Загрузка ...
|
|
| 13 | 009403620 | Hub |
Загрузка ...
|
|
| 14 | 009110500 | Circlip |
Загрузка ...
|
|
| 15 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 16 | 002246706 | Engine support-left front |
Загрузка ...
|
|
| 17 | 009006880 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009103300 | Washer |
Загрузка ...
|
|
| 21 | 002330894 | Screeninig sheet |
Загрузка ...
|
|
| 22 | 009002641 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009104130 | Washer |
Загрузка ...
|
|
| 24 | 002401872 | Spacer bushing |
Загрузка ...
|
|
| 25 | 009405020 | Silencer |
Загрузка ...
|
|
| 26 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009103530 | Washer |
Загрузка ...
|
|
| 28 | 009087580 | Locknut |
Загрузка ...
|
|
| 29 | 200242290 | Hydraulic panel |
Загрузка ...
|
|
| 30 | 900012390 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 32 | 002163940 | Spacer |
Загрузка ...
|
|
| 33 | 009405030 | Flue gas pipe |
Загрузка ...
|
|
| 34 | 009080441 | Hex nut |
Загрузка ...
|
|
| 35 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 37 | 270004270 | Lamellaring |
Загрузка ...
|
|
| 41 | 200239470 | Muffler clamp |
Загрузка ...
|
|
| 42 | 009003041 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009105061 | Washer |
Загрузка ...
|
|
| 44 | 009087010 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
