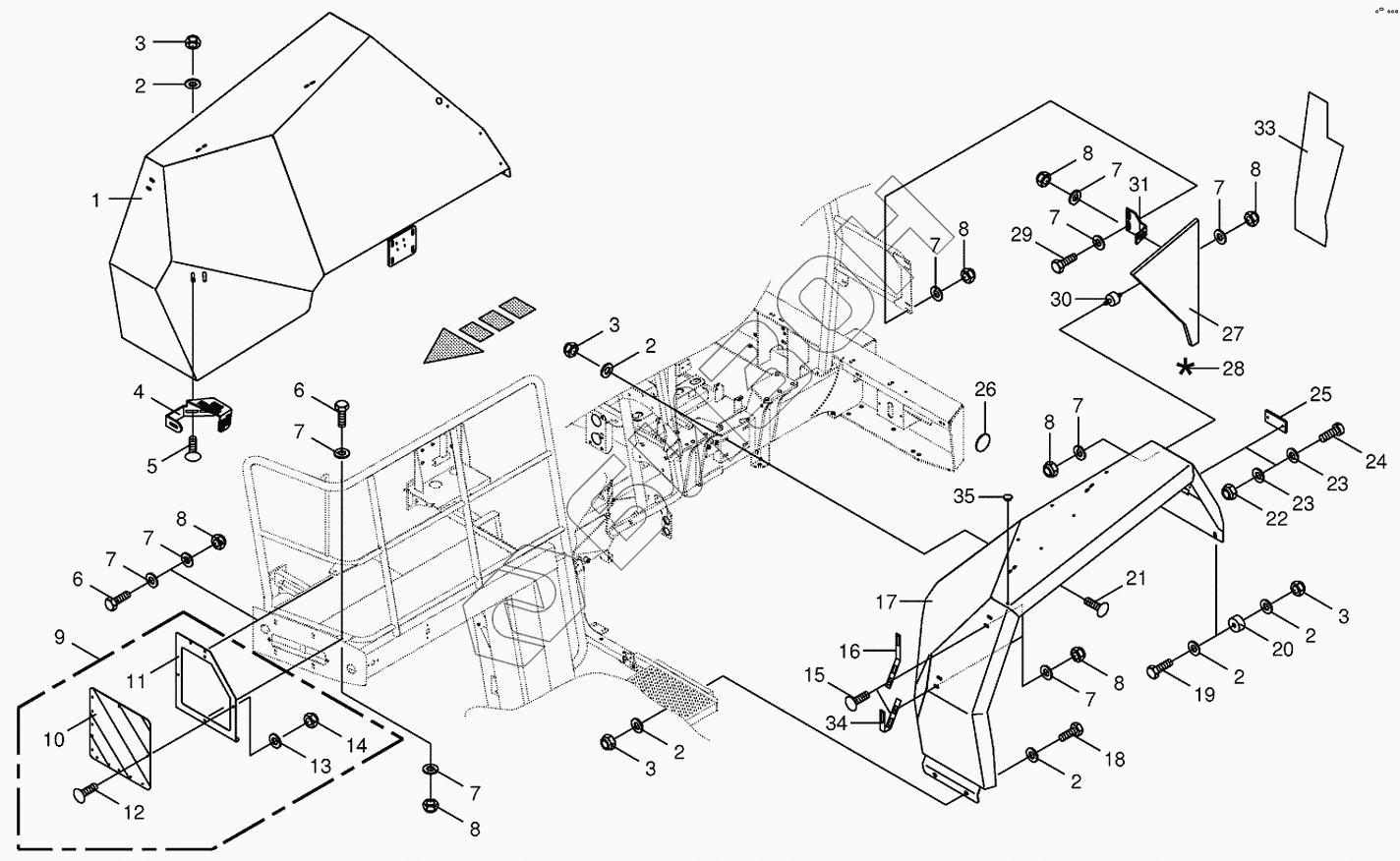

Графический каталог запасных частей к технике: KRONE BIG-X-500. Mudguard/warning panel
1
2
2
2
2
2
2
3
3
3
3
4
5
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
31
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002146382 | Mudguard-right |
Загрузка ...
|
|
| 2 | 009106090 | Washer |
Загрузка ...
|
|
| 3 | 009087010 | Locknut |
Загрузка ...
|
|
| 4 | 200242450 | Support |
Загрузка ...
|
|
| 5 | 009049831 | Coach bolt |
Загрузка ...
|
|
| 6 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009106030 | Washer |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 002198910 | Warning panel-left front |
Загрузка ...
|
|
| 9 | 002198920 | Warning panel-right front |
Загрузка ...
|
|
| 10 | 009245690 | Decal |
Загрузка ...
|
|
| 10 | 009246850 | Warning panel |
Загрузка ...
|
|
| 11 | 002198940 | Warning panel support-left |
Загрузка ...
|
|
| 11 | 002198930 | Warning panel support-right |
Загрузка ...
|
|
| 12 | 009050002 | Coach bolt |
Загрузка ...
|
|
| 13 | 009103511 | Washer |
Загрузка ...
|
|
| 14 | 009087041 | Locknut |
Загрузка ...
|
|
| 15 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 16 | 002131940 | Adjusting angle |
Загрузка ...
|
|
| 17 | 002146393 | Mudguard-left |
Загрузка ...
|
|
| 18 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009014540 | Hex head bolt |
Загрузка ...
|
|
| 20 | 270040970 | Rubber pad |
Загрузка ...
|
|
| 21 | 009048842 | Coach bolt |
Загрузка ...
|
|
| 22 | 009080061 | Hex nut |
Загрузка ...
|
|
| 23 | 009103250 | Washer |
Загрузка ...
|
|
| 24 | 009034251 | Allen screw |
Загрузка ...
|
|
| 25 | 270000940 | Rear reflector-red |
Загрузка ...
|
|
| 26 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 27 | 200231050 | Back side shield-back right |
Загрузка ...
|
|
| 27 | 200231040 | Back side shield-back left |
Загрузка ...
|
|
| 28 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 29 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009242300 | Rubber pad |
Загрузка ...
|
|
| 31 | 002131951 | Spacer |
Загрузка ...
|
|
| 32 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 33 | 200208240 | Warning foil-back left |
Загрузка ...
|
|
| 33 | 200208250 | Warning foil-back right |
Загрузка ...
|
|
| 34 | 200218531 | Adjusting angle |
Загрузка ...
|
|
| 35 | 009250260 | Sealing plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
