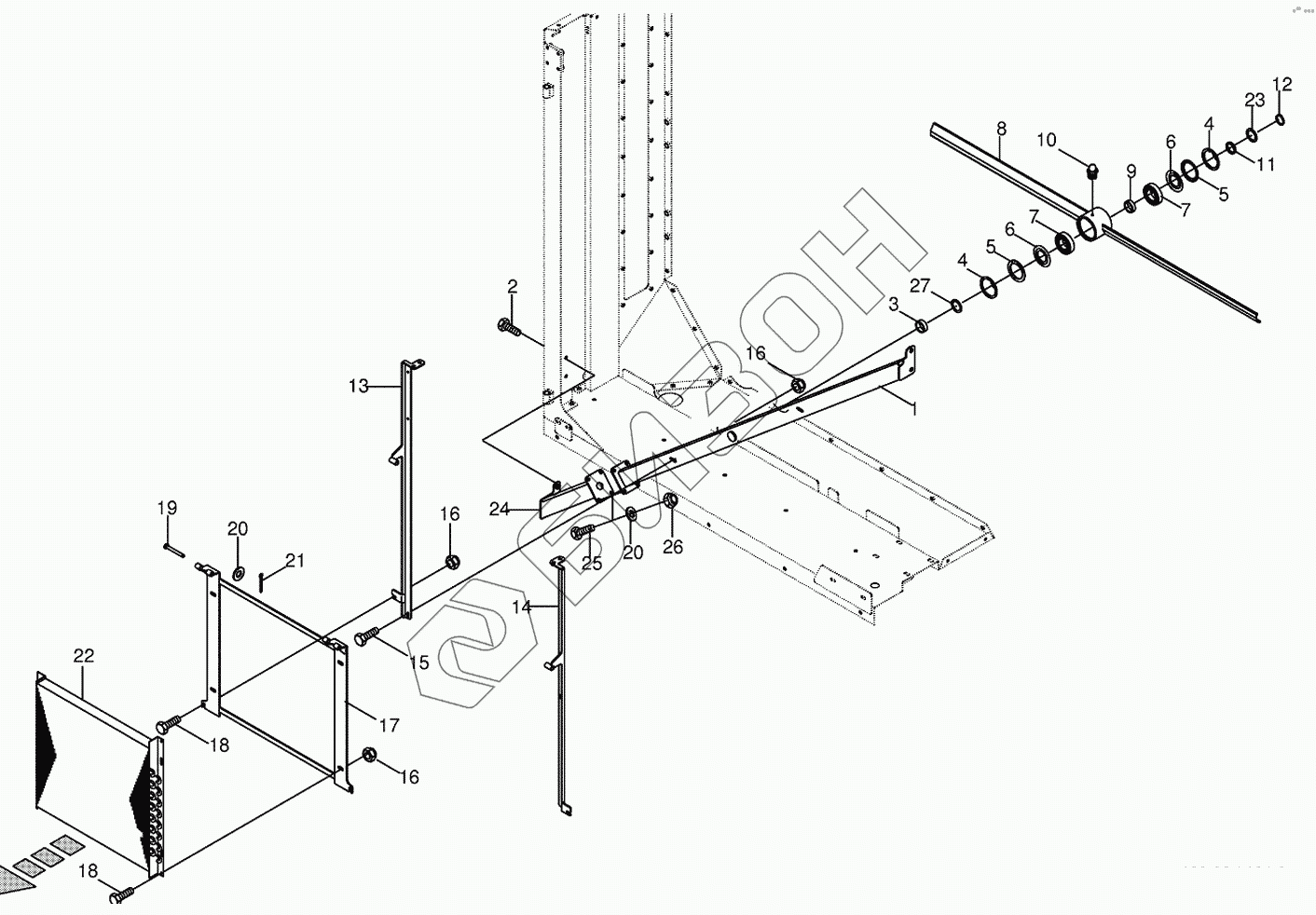

Графический каталог запасных частей к технике: KRONE BIG-X-500. Rotor/Air conditioner mounting
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
16
17
18
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200215730 | Rotor support |
Загрузка ...
|
|
| 2 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 3 | 002268543 | Spacer bushing |
Загрузка ...
|
|
| 4 | 009116730 | Circlip |
Загрузка ...
|
|
| 5 | 009370140 | Nilos-Spacer ring |
Загрузка ...
|
|
| 6 | 009370150 | Nilos-ring |
Загрузка ...
|
|
| 7 | 009304670 | Grooved ball bearing |
Загрузка ...
|
|
| 8 | 200218790 | Rotor |
Загрузка ...
|
|
| 9 | 002268532 | Spacer bushing |
Загрузка ...
|
|
| 10 | 009191050 | Grease niple |
Загрузка ...
|
|
| 11 | 002268553 | Spacer ring |
Загрузка ...
|
|
| 12 | 009115410 | Circlip |
Загрузка ...
|
|
| 13 | 200203320 | Absorption rod-right |
Загрузка ...
|
|
| 14 | 200203330 | Absorption rod-left |
Загрузка ...
|
|
| 15 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 002280341 | Air conditioner mounting |
Загрузка ...
|
|
| 18 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 19 | 002268441 | Pin |
Загрузка ...
|
|
| 20 | 009104140 | Washer |
Загрузка ...
|
|
| 21 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 22 | 009401110 | Condenser for air conditioner |
Загрузка ...
|
|
| 23 | 009111330 | Shim ring |
Загрузка ...
|
|
| 24 | 200215740 | Strut |
Загрузка ...
|
|
| 25 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009087580 | Locknut |
Загрузка ...
|
|
| 27 | 009107271 | Supporting disc |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
