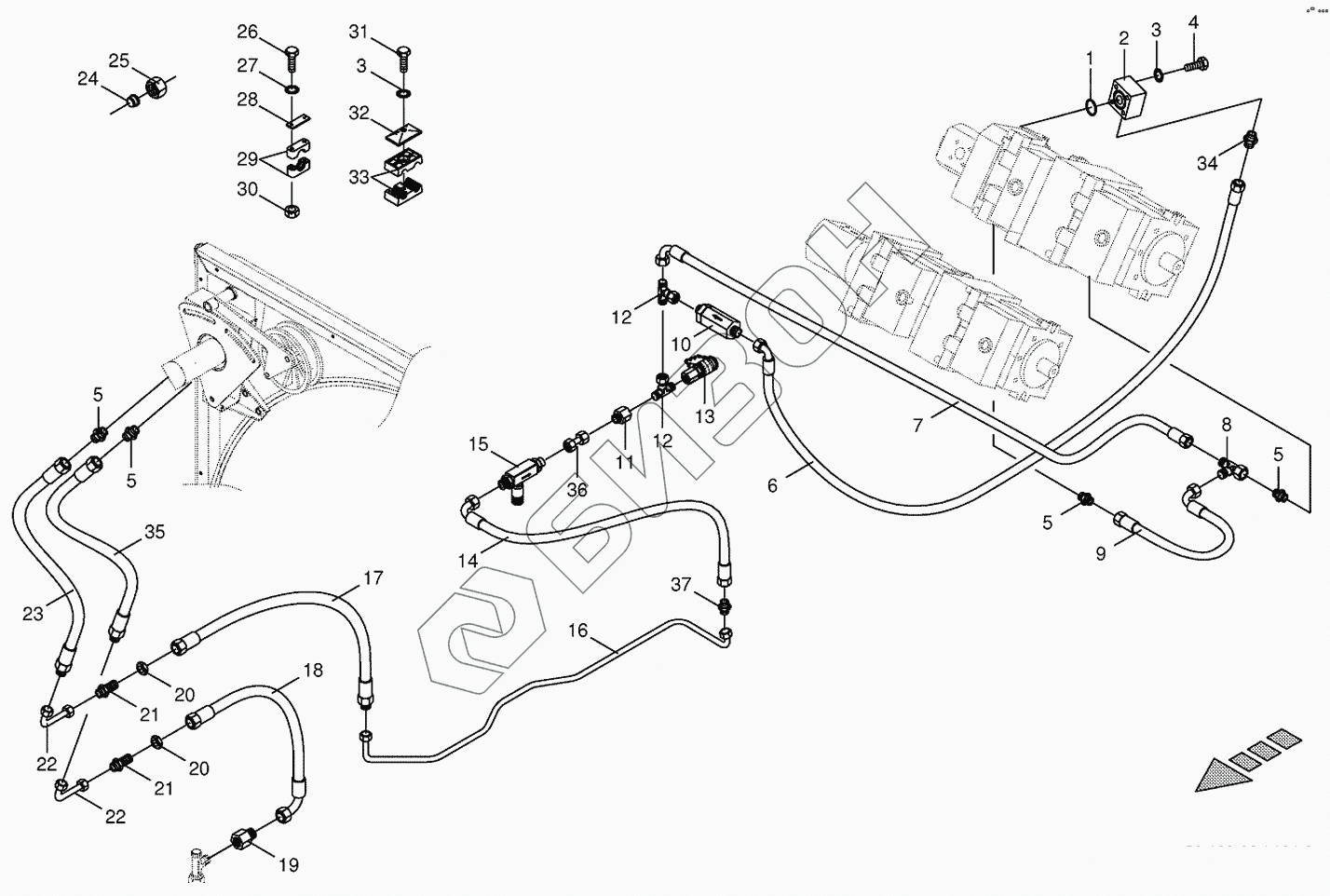

Графический каталог запасных частей к технике: KRONE BIG-X-500. Charge pressure lines-back
1
2
3
3
4
5
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009375050 | O-ring |
Загрузка ...
|
|
| 2 | 002286601 | Connecting flange |
Загрузка ...
|
|
| 3 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009211741 | Male connector |
Загрузка ...
|
|
| 6 | 270038580 | High pressure hose line |
Загрузка ...
|
|
| 7 | 270024480 | High pressure hose line |
Загрузка ...
|
|
| 8 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 9 | 270003310 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009191700 | High pressure filter |
Загрузка ...
|
|
| 11 | 009209020 | Reducer fitting |
Загрузка ...
|
|
| 12 | 900000320 | T connector |
Загрузка ...
|
|
| 13 | 009196960 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 14 | 270038460 | High pressure hose line |
Загрузка ...
|
|
| 15 | 002296100 | One-way restrictor |
Загрузка ...
|
|
| 16 | 200206510 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 009210301 | High pressure hose line |
Загрузка ...
|
|
| 18 | 009200950 | High pressure hose line |
Загрузка ...
|
|
| 19 | 009199240 | Reducer fitting |
Загрузка ...
|
|
| 20 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 21 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 22 | 200206500 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 23 | 270039190 | High pressure hose line |
Загрузка ...
|
|
| 24 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 25 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 26 | 009010060 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009251450 | Cover plate |
Загрузка ...
|
|
| 29 | 009251021 | Tube clamp-2 halves |
Загрузка ...
|
|
| 30 | 009082080 | Hex nut |
Загрузка ...
|
|
| 31 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009251340 | Cover plate |
Загрузка ...
|
|
| 33 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 34 | 009211741 | Male connector |
Загрузка ...
|
|
| 35 | 270039250 | High pressure hose line |
Загрузка ...
|
|
| 36 | 002307430 | Double nipple |
Загрузка ...
|
|
| 37 | 009210541 | Connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
