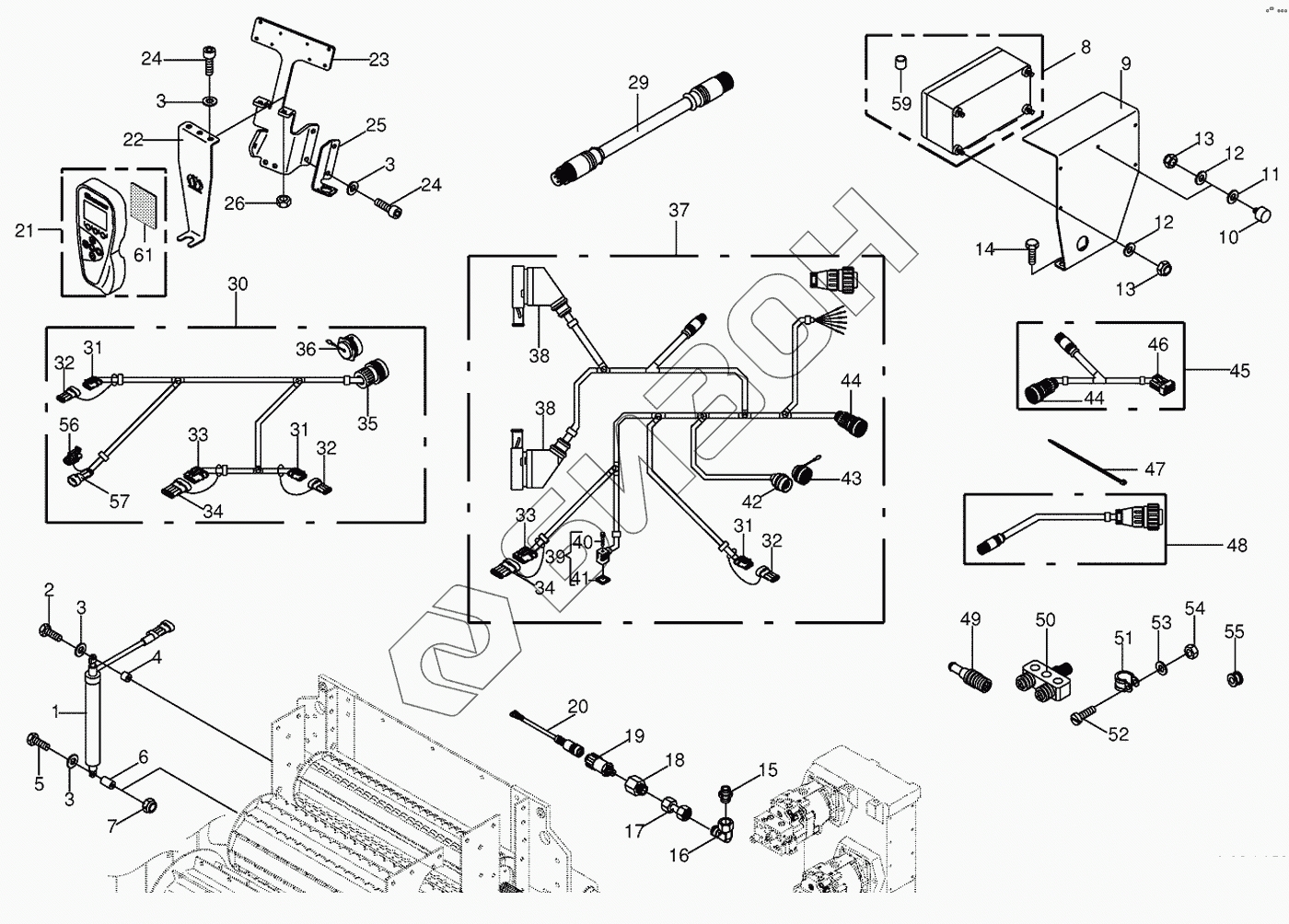

Графический каталог запасных частей к технике: KRONE BIG-X-500. CropControl
1
2
3
3
3
3
4
5
6
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
29
30
31
31
31
32
32
32
33
33
34
34
35
36
37
38
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
59
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200804390 | Position sensor |
Загрузка ...
|
|
| 2 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 200227320 | Spacer |
Загрузка ...
|
|
| 5 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 6 | 200227310 | Spacer |
Загрузка ...
|
|
| 7 | 009087060 | Locknut |
Загрузка ...
|
|
| 8 | 200809930 | Job computer -incl. Software |
Загрузка ...
|
|
| 8 | 200806200 | Job computer -without software |
Загрузка ...
|
|
| 9 | 200228390 | Bracket |
Загрузка ...
|
|
| 10 | 270012060 | Rubber pad |
Загрузка ...
|
|
| 11 | 009103511 | Washer |
Загрузка ...
|
|
| 12 | 009104111 | Washer |
Загрузка ...
|
|
| 13 | 009087041 | Locknut |
Загрузка ...
|
|
| 14 | 009011371 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009199360 | Male connector |
Загрузка ...
|
|
| 16 | 009208250 | Lug |
Загрузка ...
|
|
| 17 | 009193121 | Double nipple |
Загрузка ...
|
|
| 18 | 009193110 | Unscrewing connection |
Загрузка ...
|
|
| 19 | 003024731 | Pressure sensor |
Загрузка ...
|
|
| 20 | 003032271 | Adapter wire-4-pole |
Загрузка ...
|
|
| 21 | 200807021 | Terminal HT21 2012/6 |
Загрузка ...
|
|
| 22 | 003035562 | Support |
Загрузка ...
|
|
| 23 | 200227990 | Bracket |
Загрузка ...
|
|
| 24 | 009030751 | Allen screw |
Загрузка ...
|
|
| 25 | 200229080 | Socket holder |
Загрузка ...
|
|
| 26 | 009082100 | Hex nut |
Загрузка ...
|
|
| 29 | 200805270 | Connection cable-5-pole |
Загрузка ...
|
|
| 30 | 200804780 | Wiring harness |
Загрузка ...
|
|
| 31 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 32 | 003033790 | Blind-pin casing-3-pole |
Загрузка ...
|
|
| 33 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 34 | 003029820 | Blind-pin casing-4-pole |
Загрузка ...
|
|
| 35 | 200801710 | Plug-14-pole |
Загрузка ...
|
|
| 36 | 003034140 | Blind-plug |
Загрузка ...
|
|
| 37 | 200804763 | CropControl cable harness 20X13 |
Загрузка ...
|
|
| 38 | 003022350 | Protective grommet |
Загрузка ...
|
|
| 39 | 003034120 | Valve plug-black , low mounting form |
Загрузка ...
|
|
| 40 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 41 | 003011860 | Gasket |
Загрузка ...
|
|
| 42 | 200801720 | Built-in socket-14-pole |
Загрузка ...
|
|
| 43 | 003033480 | Blind-plug |
Загрузка ...
|
|
| 44 | 003024310 | Plug-31-pole |
Загрузка ...
|
|
| 45 | 200804771 | Adapter wire |
Загрузка ...
|
|
| 46 | 003030840 | Plug-10-pole |
Загрузка ...
|
|
| 47 | 009226711 | Cable band |
Загрузка ...
|
|
| 48 | 200804850 | Adapter wire |
Загрузка ...
|
|
| 49 | 003050070 | Terminal resistance-5-pole |
Загрузка ...
|
|
| 50 | 200805450 | Y-Distributor-5-pole |
Загрузка ...
|
|
| 51 | 900000310 | Tube clip w. rubber |
Загрузка ...
|
|
| 51 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 52 | 009034030 | Allen screw |
Загрузка ...
|
|
| 53 | 009103070 | Washer |
Загрузка ...
|
|
| 54 | 009082040 | Hex nut |
Загрузка ...
|
|
| 55 | 009242070 | Cable bushing |
Загрузка ...
|
|
| 56 | 003029830 | Blind bushing casing-2-pole |
Загрузка ...
|
|
| 57 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 59 | 003034010 | Battery |
Загрузка ...
|
|
| 61 | 200808080 | Solenoid rubber |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
